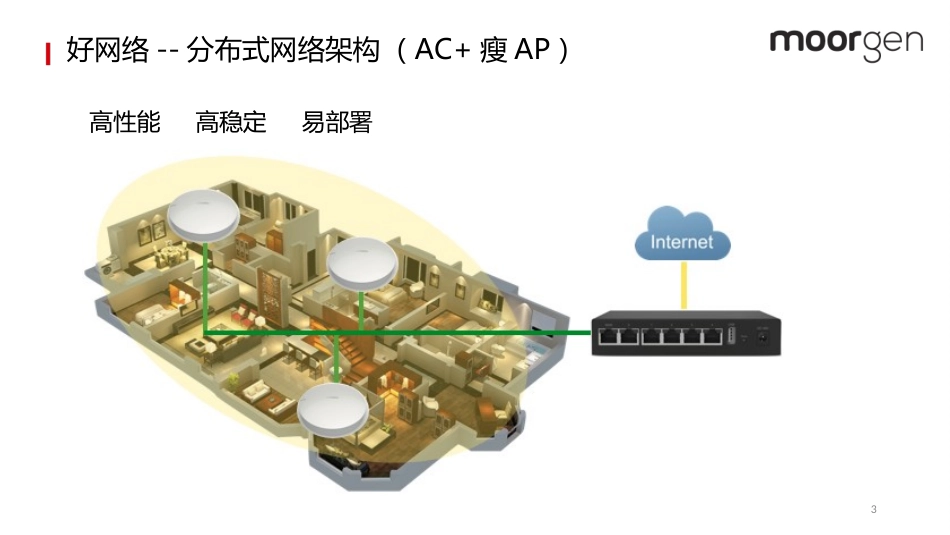

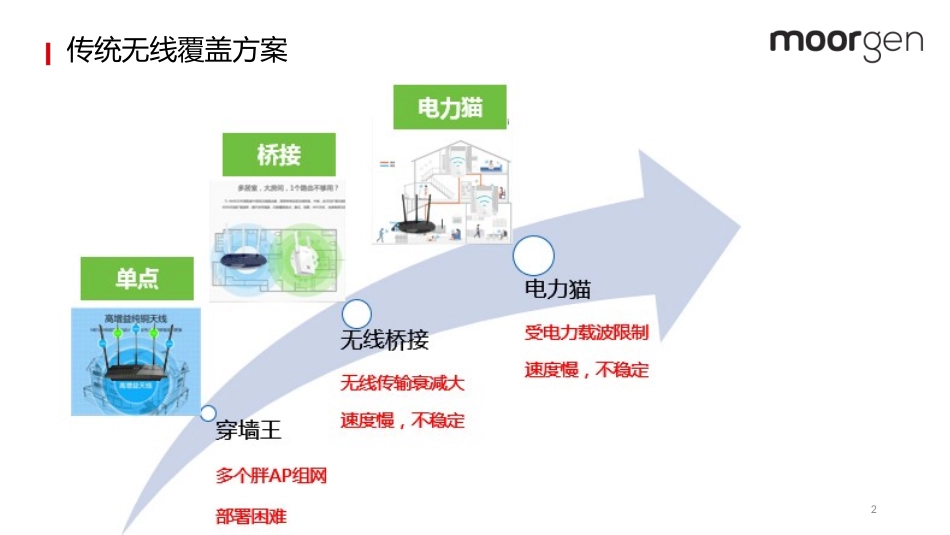

2017.121德国摩根无线AP布点培训传统无线覆盖方案2好网络--分布式网络架构（AC+瘦AP）3高性能高稳定易部署全网只需维护一台设备4无线控制路由器交换机PoE供电四位一体智能无线控制器障碍物穿透障碍物材质密度越大，WiFi信号越难穿透。5比如，大理石墙壁、硬质玻璃、隔音墙等等。障碍物穿透障碍物材质密度越小，WiFi信号越容易穿透。6比如，内部隔断墙、中空门、9厘米砖块等等。家庭无线规划误区误区一：一层楼一个AP信号通信过程是双向的，接收方（手机、PAD）的发射功率较小，回传信号无法穿越多堵墙到达设备端，造成终端能连上无线网络却上不了网的现象。家庭无线规划误区误区二：多多益善，到处部放AP信道干扰；漫游效果差。如左图，100平的房子，放4个AP，浪费钱，而且效果差。家庭无线规划误区误区三：在走廊上部署AP对于商用，这是正确的做法，可以节省成本，并且不必过多考虑网络体验；但在家用场景，客户不会长时间在走廊上网，所以部署在走廊上是错误的做法，应该部署在房间内。房间房间房间房间房间房间房间房间无线布点设计不能被忽视1、射频设计不能被忽视把正确密度的AP布放在合适的位置，是类似有线网络中把网线拉对位置一样关键的事情；有线网络中，如果布线都没有做好，则网络设置无论如何也无法弥补；在无线网络中，不论做什么样的优化也不能根本上弥补AP布放错误的问题。2、遵循“以人为本”的AP布点原则AP部署在经常使用网络的地方，离上网终端越近越好；AP部署在房间内部，不要部署在走廊。案例一某办公室-早期布点并发数：小于15终端某办公室-中期布点-减少AP撤掉并发数：小于15终端某办公室-最终布点-减少AP并调整位置并发数：小于15终端15米15米某办公室-总结总结：虽然是办公室场景，但是符合部分家装场景的特质：1、终端数少、密度低；2、应用场景简单；3、办公室大厅很空旷；4、附近射频干扰几乎没有。结论：1、一个全向型天线的AP（Cetron除了室外AP，全都是全向天线），空旷环境下可覆盖200-300平；2、AP不宜多，不然影响漫游体验。案例二某别墅-地下室布点面积：80-100平小花园麻将室影音室机房保姆房UpUpAP1AP2客厅UpUp餐厅厨房爸爸房某别墅-一楼布点面积：100平AP3AP4UpUp妈妈房儿童活动房某别墅-二楼布点面积：80平AP5AP6主卧室UpUp书房晾衣间某别墅-三楼布点面积：100平AP7AP8某别墅-总结总结：这是别墅经典户型，每层100平左右，是数量最多的别墅户型。结论：不论是别墅户型或平层户型，单层100平最好部署2个AP，不要部署超过3个AP。案例三某别墅-错误示范-地下室布点面积：100平某别墅-部署问题分析总结：1、影音室，一般选择钢盘混凝土承重墙或实心砖的结构等隔音效果好的墙壁，有时为了更好的吸音效果，内墙壁会贴一层隔音棉。而钢盘混凝土承重墙对无线信号衰减大，加上隔音棉等材质的再次衰减，信号穿墙入室后会非常弱。2、AP和车库之间隔了一个酒窖，信号要穿两堵墙后覆盖车库，车库信号弱。某别墅-正确示范-地下室布点面积：100平某别墅-错误示范-一楼布点面积：150平某别墅-部署问题分析说明：1、对于主客房，带衣帽间和洗手间，这个房间一般为重要房间。房间离AP的部署点有8米的距离，信号传输距离远且需要穿透一堵墙进行覆盖，信号衰减大。2、主客房内的洗手间四周是大理石墙壁，信号难以穿透，可能出现信号死角。某别墅-正确示范-一楼布点面积：150平某别墅-错误示范-二楼布点面积：140平某别墅-部署问题分析说明：1、小孩房跟过道之间隔了一个衣帽间，信号需要穿过两堵墙覆盖小孩房，信号衰减大。2、老人房里面带卫生间，门口还有衣柜，信号穿透后衰减大，信号穿两堵墙覆盖房间内卫生间，易出现死角。某别墅-部署问题分析说明：3、露台和书房之间隔了一堵墙和一堵玻璃门，玻璃门外有防盗纱窗，防盗纱窗因为是金属对信号衰减最大，在防盗纱窗打开和关闭下，对信号有不同的影响。某别墅-正确示范-二楼布点面积：140平某别墅-错误示范-三楼布点面积：110平某别墅-部署问题分析说明：小客厅和主卧相连，是重点区域。小客厅和过道之间相隔一个衣帽间，信号穿透两堵墙覆盖小客厅，导致小客厅信号不可用。同时主卫和过道也隔...
