石砌体的施工方案

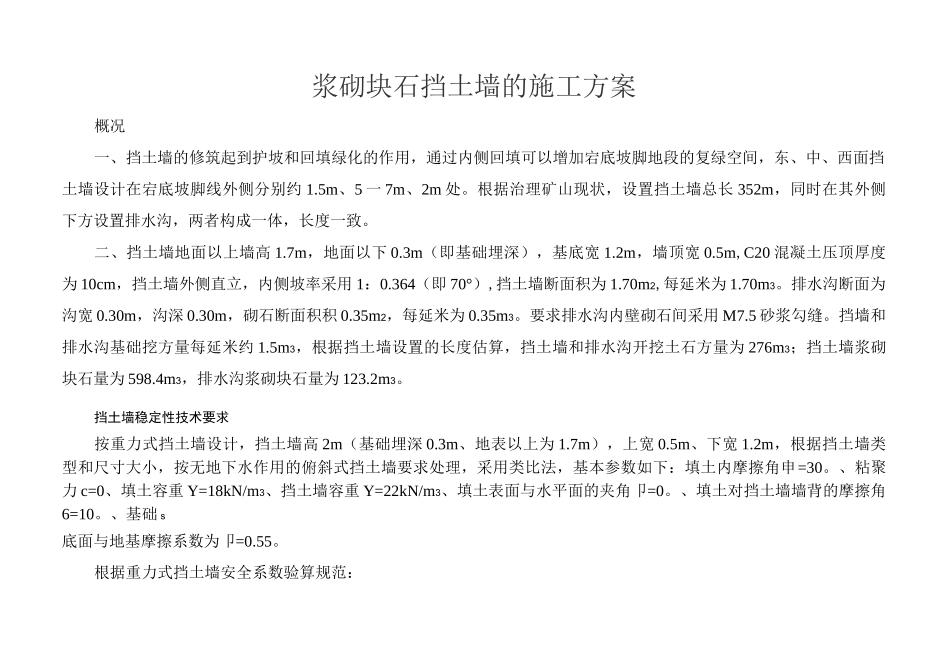

浆砌块石挡土墙的施工方案概况一、挡土墙的修筑起到护坡和回填绿化的作用，通过内侧回填可以增加宕底坡脚地段的复绿空间，东、中、西面挡土墙设计在宕底坡脚线外侧分别约 1.5m、5 一 7m、2m 处。根据治理矿山现状，设置挡土墙总长 352m，同时在其外侧下方设置排水沟，两者构成一体，长度一致。二、挡土墙地面以上墙高 1.7m，地面以下 0.3m（即基础埋深），基底宽 1.2m，墙顶宽 0.5m,C20 混凝土压顶厚度为 10cm，挡土墙外侧直立，内侧坡率采用 1：0.364（即 70°）,挡土墙断面积为 1.70m2,每延米为 1.70m3。排水沟断面为沟宽 0.30m，沟深 0.30m，砌石断面积积 0.35m2，每延米为 0.35m3。要求排水沟内壁砌石间采用 M7.5 砂浆勾缝。挡墙和排水沟基础挖方量每延米约 1.5m3，根据挡土墙设置的长度估算，挡土墙和排水沟开挖土石方量为 276m3；挡土墙浆砌块石量为 598.4m3，排水沟浆砌块石量为 123.2m3。挡土墙稳定性技术要求按重力式挡土墙设计，挡土墙高 2m（基础埋深 0.3m、地表以上为 1.7m），上宽 0.5m、下宽 1.2m，根据挡土墙类型和尺寸大小，按无地下水作用的俯斜式挡土墙要求处理，采用类比法，基本参数如下：填土内摩擦角申=30。、粘聚力 c=0、填土容重 Y=18kN/m3、挡土墙容重 Y=22kN/m3、填土表面与水平面的夹角卩=0。、填土对挡土墙墙背的摩擦角6=10。、基础 s底面与地基摩擦系数为卩=0.55。根据重力式挡土墙安全系数验算规范：抗滑移稳定性验算：K=(G+E)a/E$1.3；hyX抗倾覆稳定性验算：K=G*Z+E*Z+E*Z/(E*Z)$1.6；qGyypEpxx通过对挡土墙抗滑及抗倾覆安全系数计算表明：按照规格挡土墙设置，计算俯斜式挡土墙主动土压力之水平土压分力、垂向土压分力和被动土压力分别为：E=14.7kN、E=12.6kN 和 E=4.32kN。其抗倾覆安全系数为 2.26；抗滑移安全系 xyp数为 2.20，其系数均大于国标规定的 1.6 和 1.3 临界系数，因此，设计挡土墙满足安全要求。由于挡墙基础位于基岩之中，不存在影响地基承载力等问题。施工要求一、块石工程材料的质量1、石砌体用的水泥、片石、砂、及水等要求质地均匀，水泥不失效，砂石洁净，水中不先得含有对水泥有害的物质。2、石料强度不得低于 30Mpa，无裂缝，不易风化.。3、块石最短边长及中间厚度不小于 25cm，宽度不超过厚度的二倍.用于镶面时，应凿去棱凸角，表面凹陷部分不得超过 2cm。4、砂浆强度不低于 M7.5，拌和均匀，色泽一致，稠度适当，和易性适中.砂浆应随拌随...
