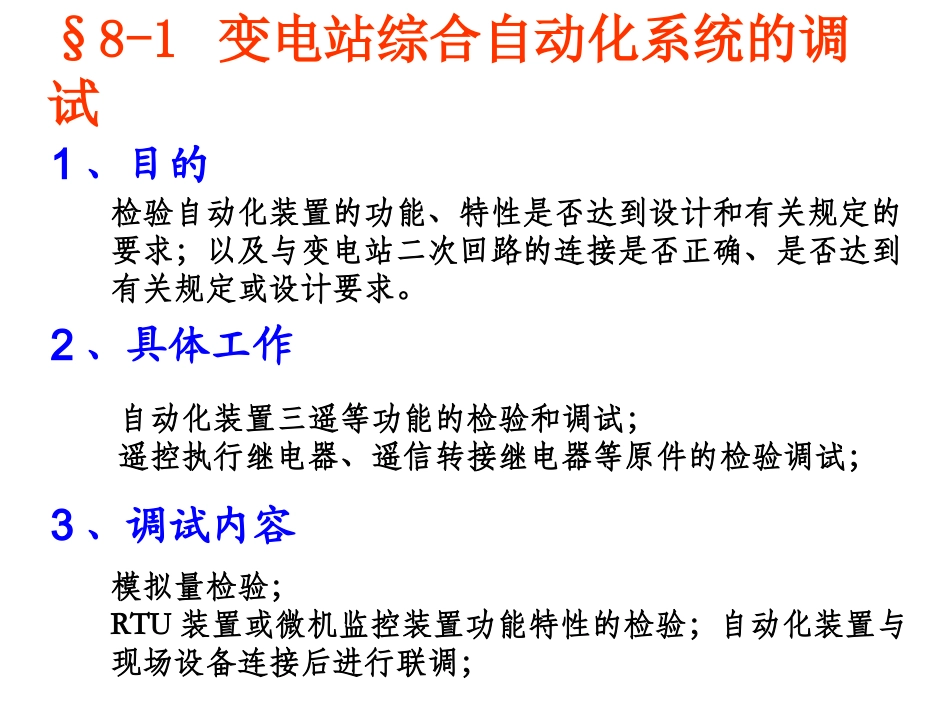

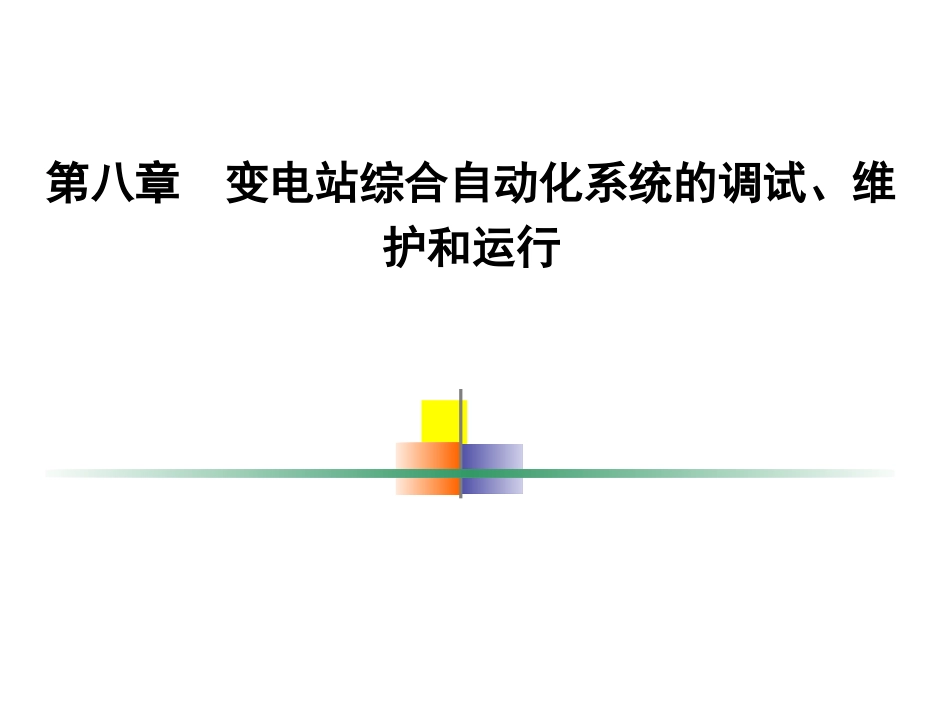

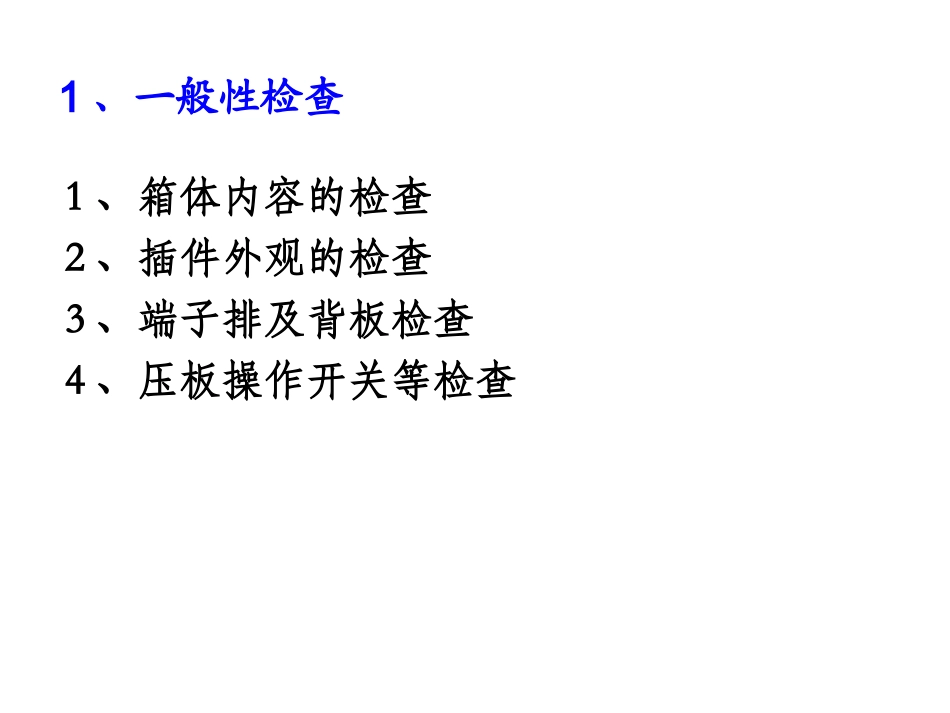

第八章变电站综合自动化系统的调试、维护和运行§8-1变电站综合自动化系统的调试1、目的检验自动化装置的功能、特性是否达到设计和有关规定的要求；以及与变电站二次回路的连接是否正确、是否达到有关规定或设计要求。2、具体工作自动化装置三遥等功能的检验和调试；遥控执行继电器、遥信转接继电器等原件的检验调试；3、调试内容模拟量检验；RTU装置或微机监控装置功能特性的检验；自动化装置与现场设备连接后进行联调；1、一般性检查1、箱体内容的检查2、插件外观的检查3、端子排及背板检查4、压板操作开关等检查调试前工作1、调试工作需要在同一组织协调下，有计划有步骤地进行，拟定调试方案，准备好各种记录表格；2、调试人员认真负责，如实、准确、详细记录调试结果；调试内容1、间隔层测控单元的检查测试2、当地监控系统的软硬件配置和参数组态3、主要功能的检查试验自动化装置一般是由间隔层的控制单元，具有当地监控功能的站控级计算机系统，以及他们之间的通信网络组成1、间隔层测控单元的检查测试主要内容：1、工作电源2、人机操作3、时钟同步4、按运行单位提供的整定值参数进行定值设置并存储，通过键盘调出定值清单，核对无误5、IO接口，SOE以及脉冲测试和控制等操作2、当地监控系统软硬件配置与参数组态1、硬件安装调试3、系统参数组态和设置2、软件安装调试3、主要功能的检查试验1、基本实验设备3、遥控测试4、脉冲量输入测试2、遥信量输入测试5、遥测模拟量试验6、时间顺序记录分辨率的测试7、键盘遥控操作8、图形显示功能9、告警功能10、打印功能11、系统安全措施检查12、自检与自诊断功能检查13、系统远传通信功能1、基本实验设备1、模拟主站设备2、模拟信号发生器、状态信号模拟器、数字量模拟器、遥控执行指示器以及频率可调脉冲量输出模拟器3、万用表4、三相标准交流试验电源5、三相标准功率表、功率因数表、标准频率表2、遥信量输入测试打开所有遥信输入端→所有遥信量应为“分”状态通过输入遥信量查看RTU对应遥信的变化和开关状态3、遥控测试进行数次遥控操作，记录开关动作时间，是否符合技术标准，一般不应大于3s启动脉冲模拟器，通过键盘查看RTU脉冲计数器与脉冲输入量是否一致4、脉冲量输入测试5、遥测模拟量测试测试模拟转换误差率6、事件顺序记录分辨率测试重复几次试验，测试事件在各状态的动作时间，是否满足分辨率要求通过人机接口，发出相应指令，是否返回相应的实验结果到人机界面7、键盘、图形、告警、打印功能8、系统安全措施检查操作指令、操作范围等等9、自检和自诊断检查及时发现异常判断故障点，告警发送到主站系统和主站接通后，接入预定的通道进行两端通信。通过遥控命令和对应的遥测数据检查通信是否正常。10、系统远传通信§8-2综合自动化系统的运行管理1、管理分类制度管理挺服役管理运行管理技术资料管理设备管理安全管理2、目的确保电网安全、优质、经济运行，使自动化系统稳定、可靠地运行1、调度和运行人员的职能人员分类：调度人员和运行人员调度员职责1、了解综合自动化装置的原理2、批准和监督直接管辖范围内的各种自动化装置的正确使用和运行3、按有关规程、规定处理事故或系统运行以及变更4、事故时，处理相应故障，做好记录、5、参加综合自动化装置调度运行规程的审核2、现场人员职责1、了解综合自动化装置的原理及二次回路2、和调度人员核对装置的整定值进行投切等操作3、记录并上传装置运行状况4、执行相关装置的规程和规定5、掌握综合自动化装置打印出的各种信息的意义6、根据主管调度命令，对已输入装置内的保护整定值，允许现场人员用规定的方法来改变定值7、掌握装置的时钟校对、采样值清单打印。报告复制、按规定的方法改变定值，保护的停投8、改变保护定值时，要有主管调度通知9、对综合自动化装置和二次设备进行巡视二、完善的巡检制度巡视内容：1、设备和各种信号灯的工况2、检查异常状况，及时报告异常信息3、对设备进行采样值检查和时钟校对4、检查通信系统是否正常工作5、检查设备电源指示灯及工作电源是否正常6、检查设备的连接片切除手柄是否在正常位置7、对UPS进行自动切换检查巡检周期一般为24h一次三、...
