皮带运输机检修规程

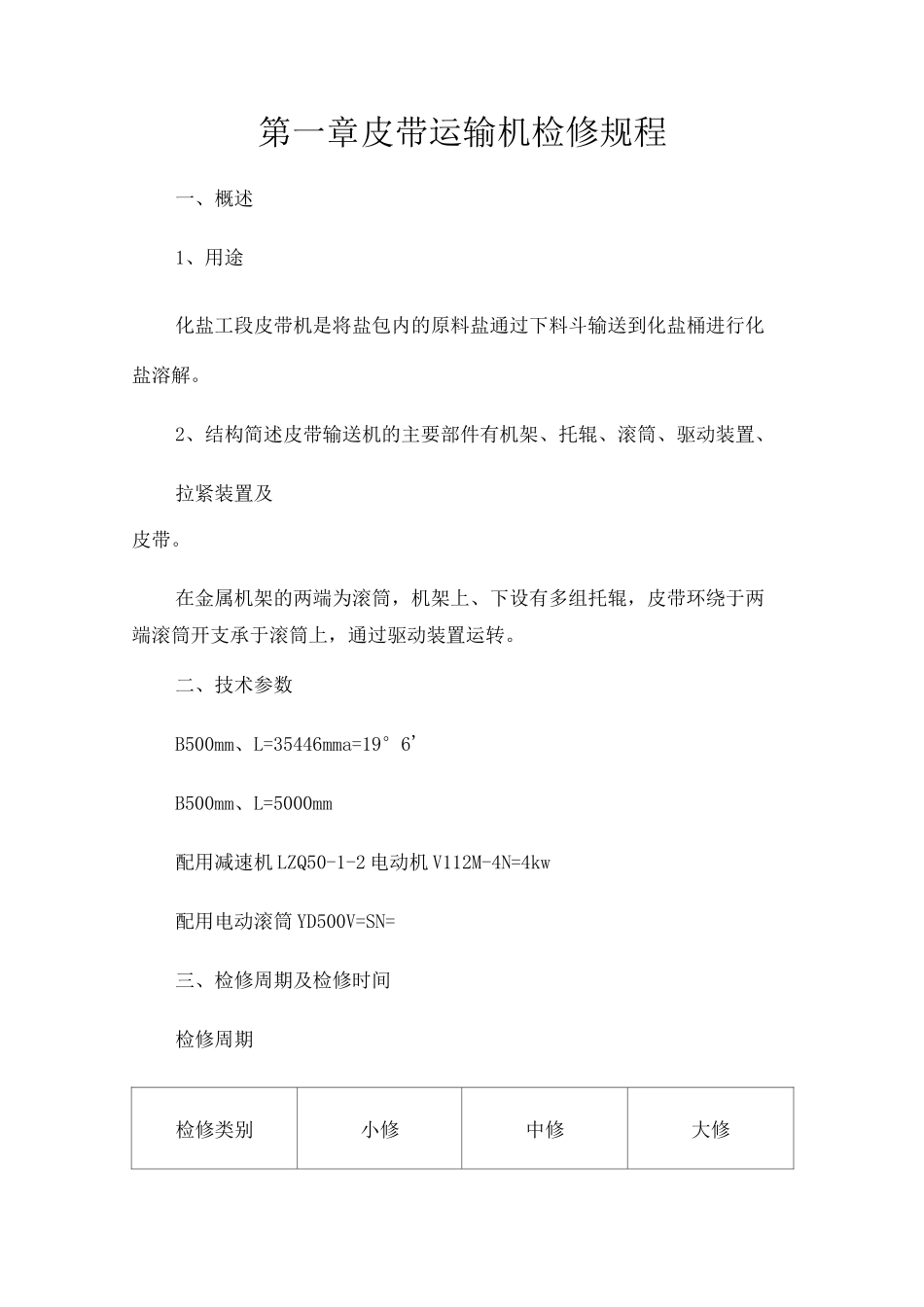

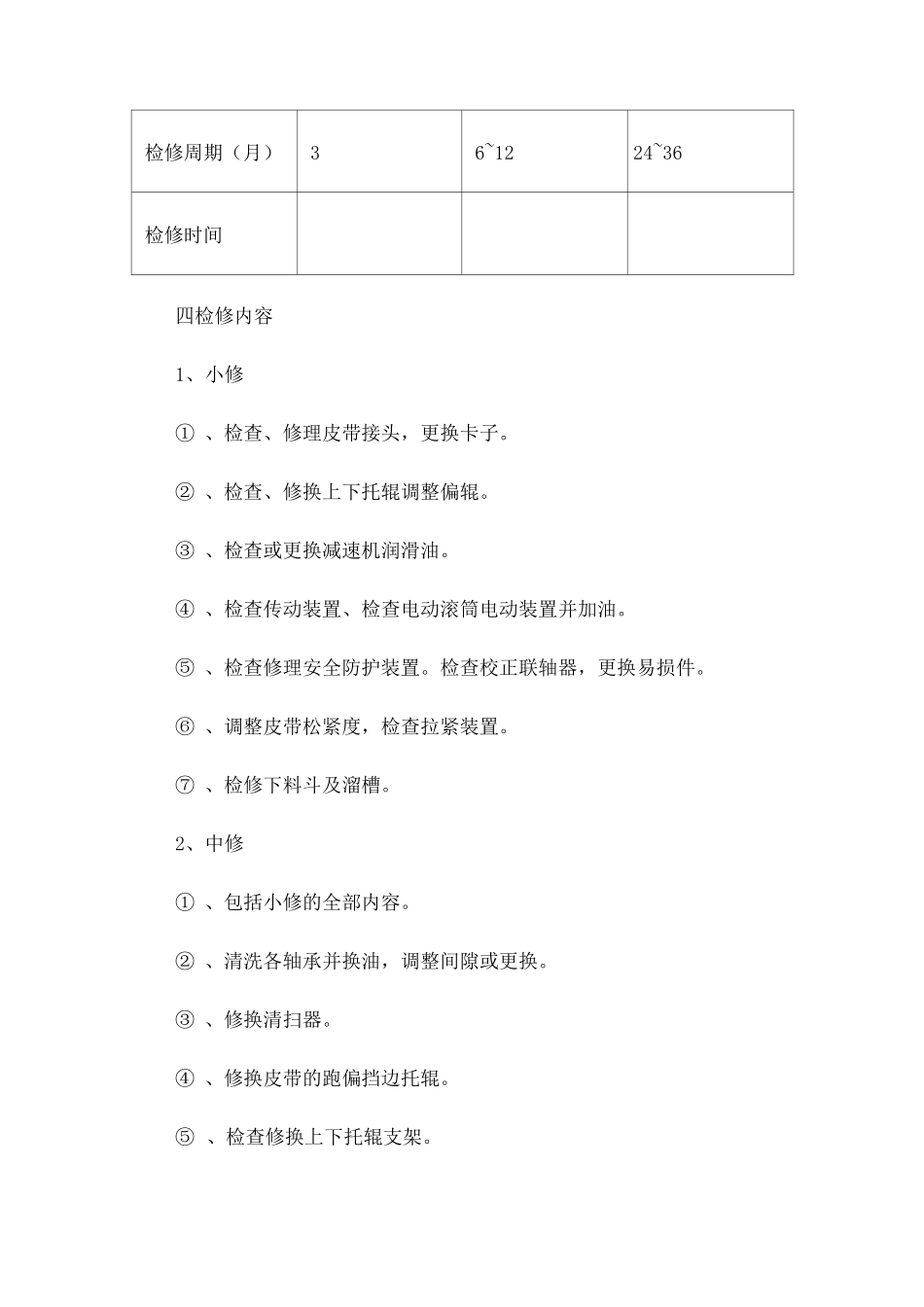

第一章皮带运输机检修规程一、概述1、用途化盐工段皮带机是将盐包内的原料盐通过下料斗输送到化盐桶进行化盐溶解。2、结构简述皮带输送机的主要部件有机架、托辊、滚筒、驱动装置、拉紧装置及皮带。在金属机架的两端为滚筒，机架上、下设有多组托辊，皮带环绕于两端滚筒开支承于滚筒上，通过驱动装置运转。二、技术参数B500mm、L=35446mma=19°6'B500mm、L=5000mm配用减速机 LZQ50-1-2 电动机 V112M-4N=4kw配用电动滚筒 YD500V=SN=三、检修周期及检修时间检修周期检修类别小修中修大修检修周期（月）36~1224~36检修时间四检修内容1、小修① 、检查、修理皮带接头，更换卡子。② 、检查、修换上下托辊调整偏辊。③ 、检查或更换减速机润滑油。④ 、检查传动装置、检查电动滚筒电动装置并加油。⑤ 、检查修理安全防护装置。检查校正联轴器，更换易损件。⑥ 、调整皮带松紧度，检查拉紧装置。⑦ 、检修下料斗及溜槽。2、中修① 、包括小修的全部内容。② 、清洗各轴承并换油，调整间隙或更换。③ 、修换清扫器。④ 、修换皮带的跑偏挡边托辊。⑤ 、检查修换上下托辊支架。⑥、减速机清洗检查，更换易损件。3、大修① 、包括中修的全部内容。② 、检查皮带磨损情况，更换运输皮带。③ 、各滚筒组件检查，修理或更换。④ 、机架检查，修理，调整或更换。4、电动滚筒解体检查修理或更换。5、修换输送带拉紧装置。6、减速机检查修理或更换轴、齿轮、机壳。7、除锈、刷漆防腐。五、设备完好标准和检修质量验收标准1、完好标准A、零、部件① 滚筒及附件、托辊、拉紧装置及输送带等齐全，质量符合要求。② 操作信号，联锁装置，调节装置灵敏准确，安全保护装置齐全、完整、可靠。③ 基础、机架稳固可靠，各部位螺栓联接紧固，整齐，符合技术要求。B、运行性能① 运行平稳，无异常声音，皮带不跑偏，机架无异常震动。② 生产能力达到设计能力或查定能力。③ 润滑良好，油质符合要求，轴承温度符合规定。④ 皮带运转无打滑现象。C、技术资料① 设备档案齐全，检修记录，验收记录完整。② 设备操作规程，维护检修规程齐全。③ 有易损零件图。④ 有运转记录D、设备及环境① 减速机、轴承、电动滚筒等不漏油。② 整机整洁，油漆完好无脱落，环境整齐，清洁。2、检修质量及验收标准机架① 机架检修更换的型钢应与原机架相同，焊接必须牢固，中间架接头处左右、高低的偏移不应超过 1mm。② 机架横向水平度度允偏差 1/1000；直...
