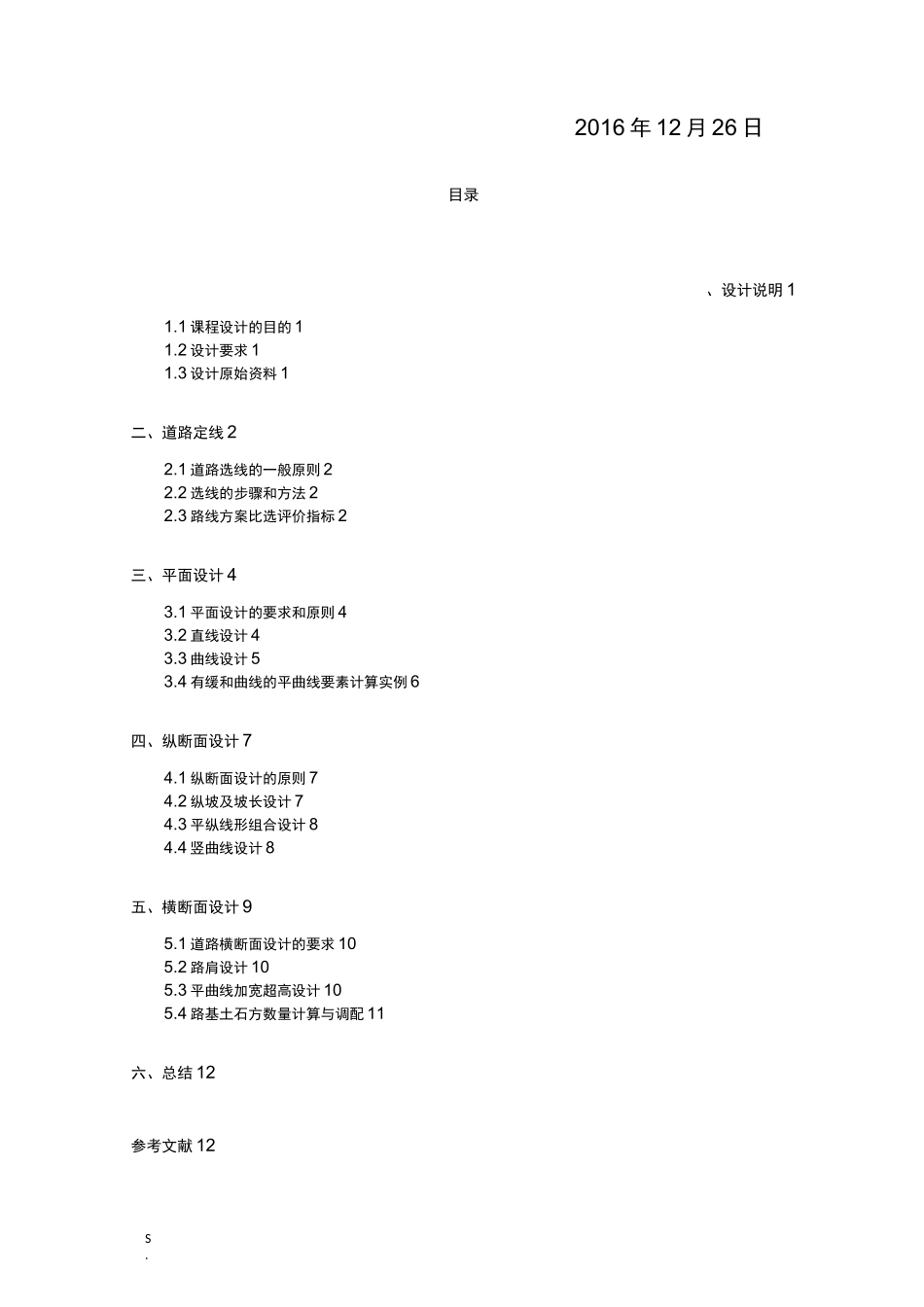

S.華隶我逼女聲理工辱院XnBiTNTUTSarTCCHnoUOCli¥CHSirCHiHM7iHI口TQrttiunIVChi4ilTY道路勘测设计》课程设计说明书课题名称：某三级公路路线设计院（系）:土木建筑分院专业：交通工程姓名：饶先鹏班级:2014 级交通工程 2 班 0224 号教师签字S.2016 年 12 月 26 日目录、设计说明 11.1 课程设计的目的 11.2 设计要求 11.3 设计原始资料 1二、道路定线 22.1 道路选线的一般原则 22.2 选线的步骤和方法 22.3 路线方案比选评价指标 2三、平面设计 43.1 平面设计的要求和原则 43.2 直线设计 43.3 曲线设计 53.4 有缓和曲线的平曲线要素计算实例 6四、纵断面设计 74.1 纵断面设计的原则 74.2 纵坡及坡长设计 74.3 平纵线形组合设计 84.4 竖曲线设计 8五、横断面设计 95.1 道路横断面设计的要求 105.2 路肩设计 105.3 平曲线加宽超高设计 105.4 路基土石方数量计算与调配 11六、总结 12参考文献 12S.一、设计说明1.1 课程设计的目的通过课程设计，让我们的理论知识得到实践，让我们对道路勘察设计有更深刻的了解，以及巩固和扩大所学的专业知识；道路勘测设计是教学计划中重要的实践性教学环节之一，在设计过程中，通过实际工程设计，同时结合课堂学习的知识及课本知识，掌握公路勘测设计的程序和技术方法。使理论知识与实践相结合，熟悉路线设计的步骤和方法。进一步巩固和加深及运用课堂上所学的勘测设计原理、标准、方法、理论基础知识，培养我们的分析问题、解决问题、独立设计的能力，使知识更加系统化。1.2 设计要求按地形图上给定的起、讫点及相应设计高程(为起讫点的原地面高程)，完成该公路的初步设计的主要设计工作，具体要求如下：1、确定道路等级及主要技术指标。2、方案图：要求线路的布设能适应地形，土石方工程量少，线形指标满足《规》要求；尽量做到技术上可行，经济上合理。3、完成路线平面设计图；4、完成路线纵断面设计图；5、完成路基横断面设计图；6、逐桩坐标表；7、完成“直线、曲线及转角表”和“竖曲线表”的填写；8、完成“路基设计表”和“路基土石方计算表”的填写；9、编写设计计算说明书。1.3 设计原始资料1、等高线地形图，比例为 1：2000；2、起点坐标 A(621061.1230,920590.8070 丿，设计标高为 1290.0000 米；终点 B 坐标(622800.0000,920827.2074),设计标高为 1272.0000 米。3、技术指标：执行《公路工程路线设计规》平原区、三级公路标准，设计...
