#SGB620-40T刮板输送机说明书

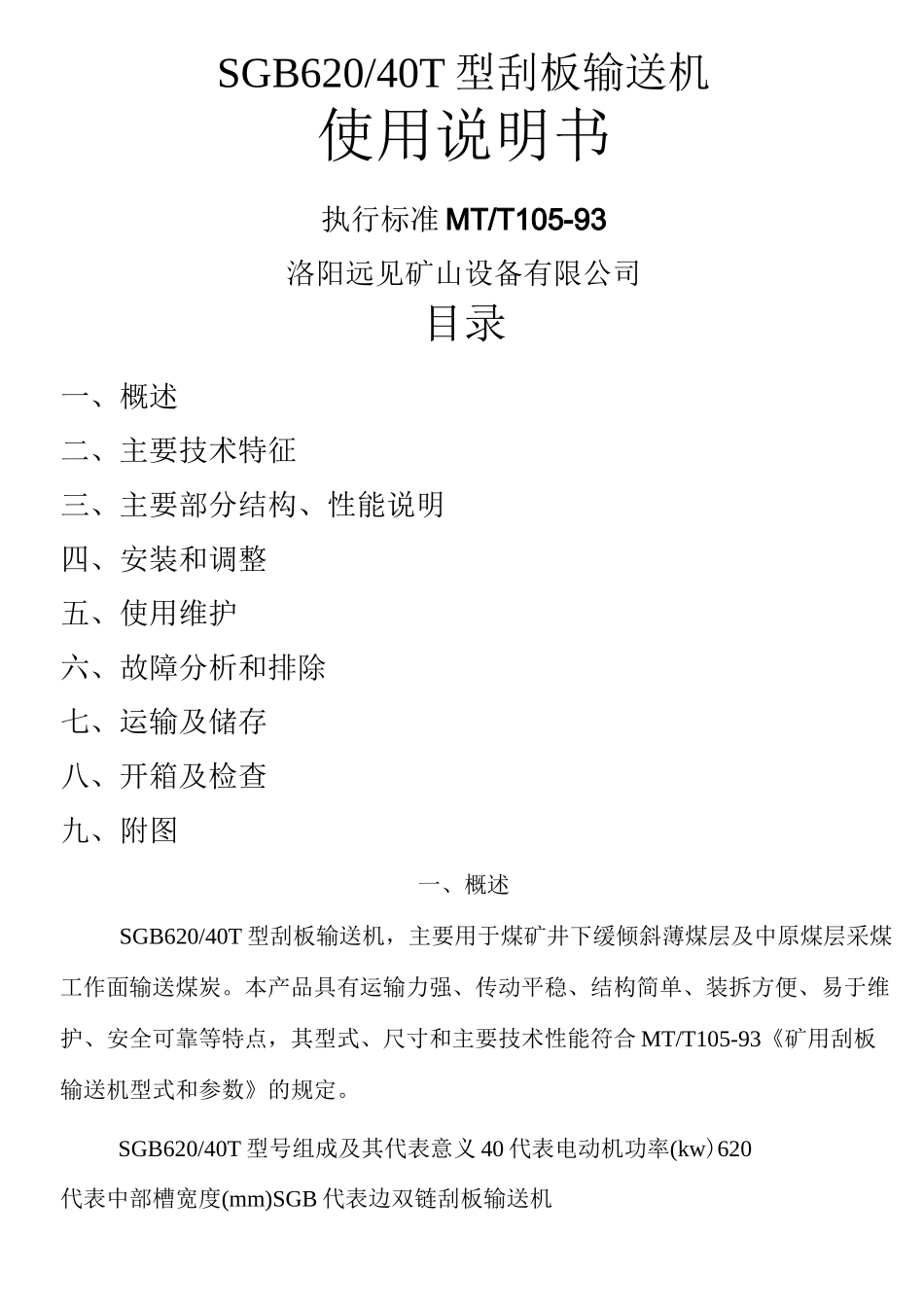

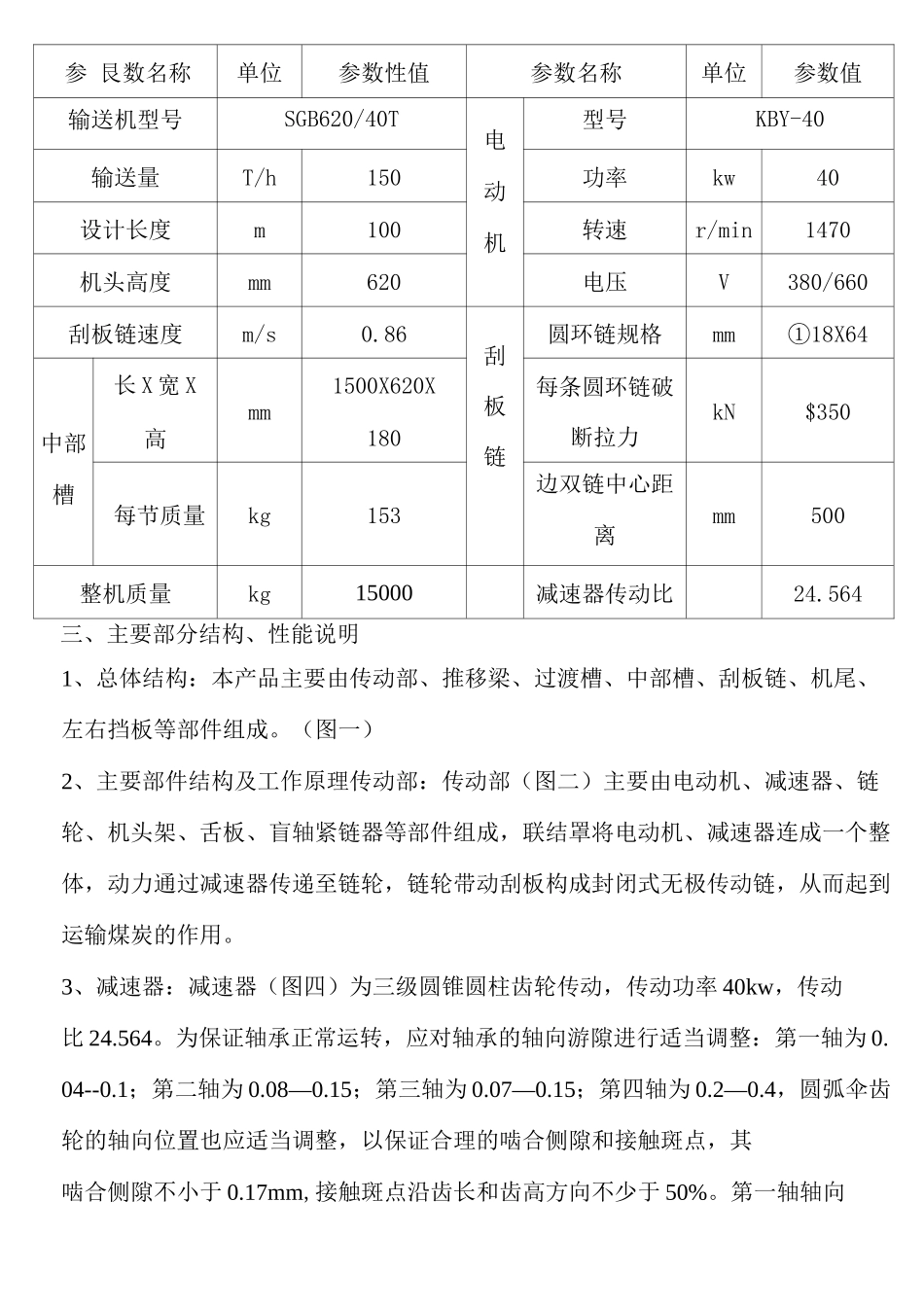

SGB620/40T 型刮板输送机使用说明书执行标准 MT/T105-93洛阳远见矿山设备有限公司目录一、概述二、主要技术特征三、主要部分结构、性能说明四、安装和调整五、使用维护六、故障分析和排除七、运输及储存八、开箱及检查九、附图一、概述SGB620/40T 型刮板输送机，主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点，其型式、尺寸和主要技术性能符合 MT/T105-93《矿用刮板输送机型式和参数》的规定。SGB620/40T 型号组成及其代表意义 40 代表电动机功率(kw)620代表中部槽宽度(mm)SGB 代表边双链刮板输送机二、主要技术特征参 艮数名称单位参数性值参数名称单位参数值输送机型号SGB620/40T电动机型号KBY-40输送量T/h150功率kw40设计长度m100转速r/min1470机头高度mm620电压V380/660刮板链速度m/s0.86刮板链圆环链规格mm①18X64中部槽长 X 宽 X高mm1500X620X180每条圆环链破断拉力kN$350每节质量kg153边双链中心距离mm500整机质量kg15000减速器传动比24.564三、主要部分结构、性能说明1、总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。（图一）2、主要部件结构及工作原理传动部：传动部（图二）主要由电动机、减速器、链轮、机头架、舌板、盲轴紧链器等部件组成，联结罩将电动机、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式无极传动链，从而起到运输煤炭的作用。3、减速器：减速器（图四）为三级圆锥圆柱齿轮传动，传动功率 40kw，传动比 24.564。为保证轴承正常运转，应对轴承的轴向游隙进行适当调整：第一轴为 0.04--0.1；第二轴为 0.08—0.15；第三轴为 0.07—0.15；第四轴为 0.2—0.4，圆弧伞齿轮的轴向位置也应适当调整，以保证合理的啮合侧隙和接触斑点，其啮合侧隙不小于 0.17mm,接触斑点沿齿长和齿高方向不少于 50%。第一轴轴向游隙可通过调整螺母进行调整，第二、三、四轴轴向游隙用调整垫进行调整。4、链轮：链轮（图五）半滚筒组成一体，为刮板链传递动力。5、机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端和过渡槽连接。6、盲轴：盲轴（图六）由轴承座、盲轴等零件组成，其主要作用是支撑链轮。7、紧链器：紧链器（图七）由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并和紧链挂钩...
