管道保温施工工艺流程

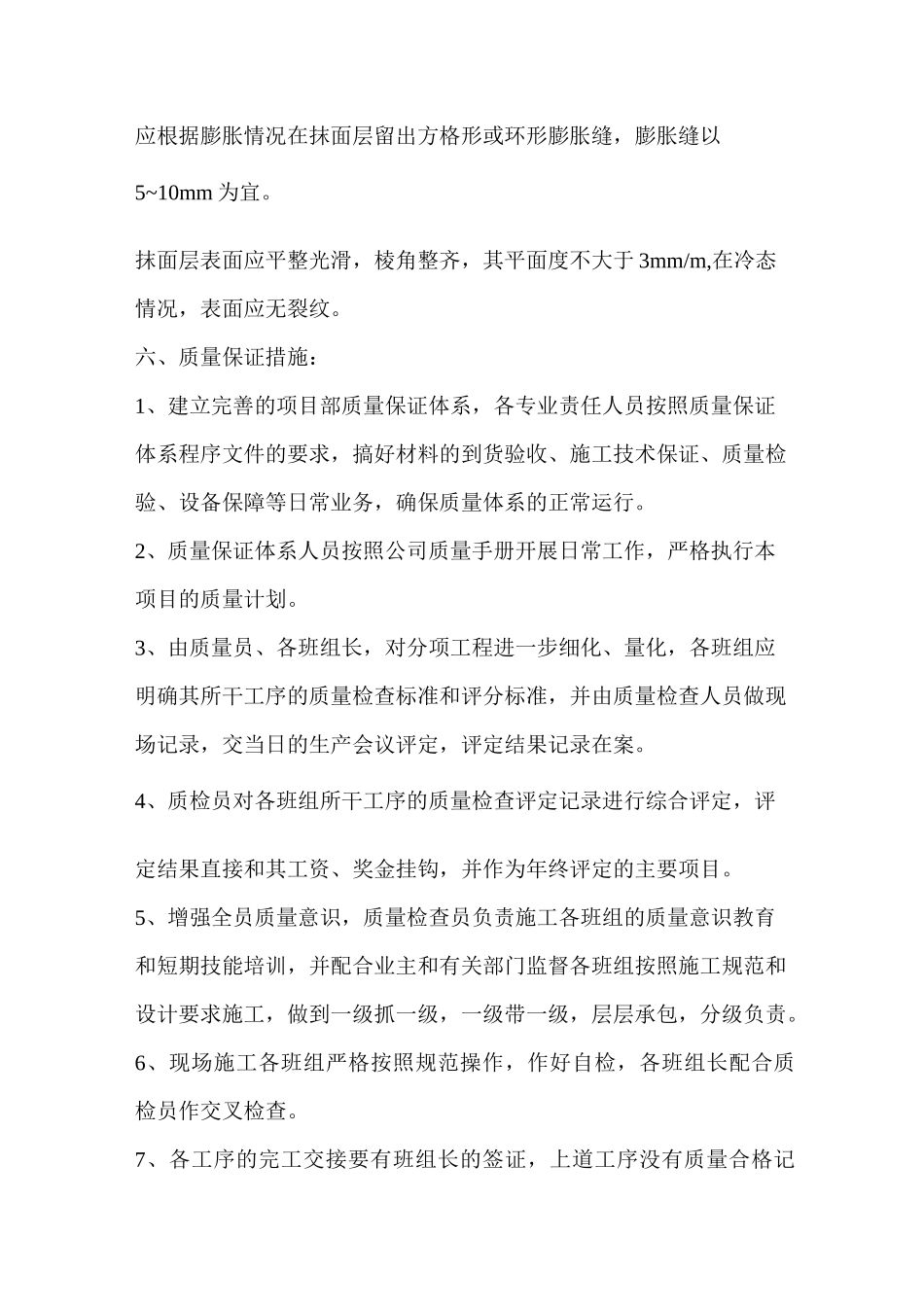

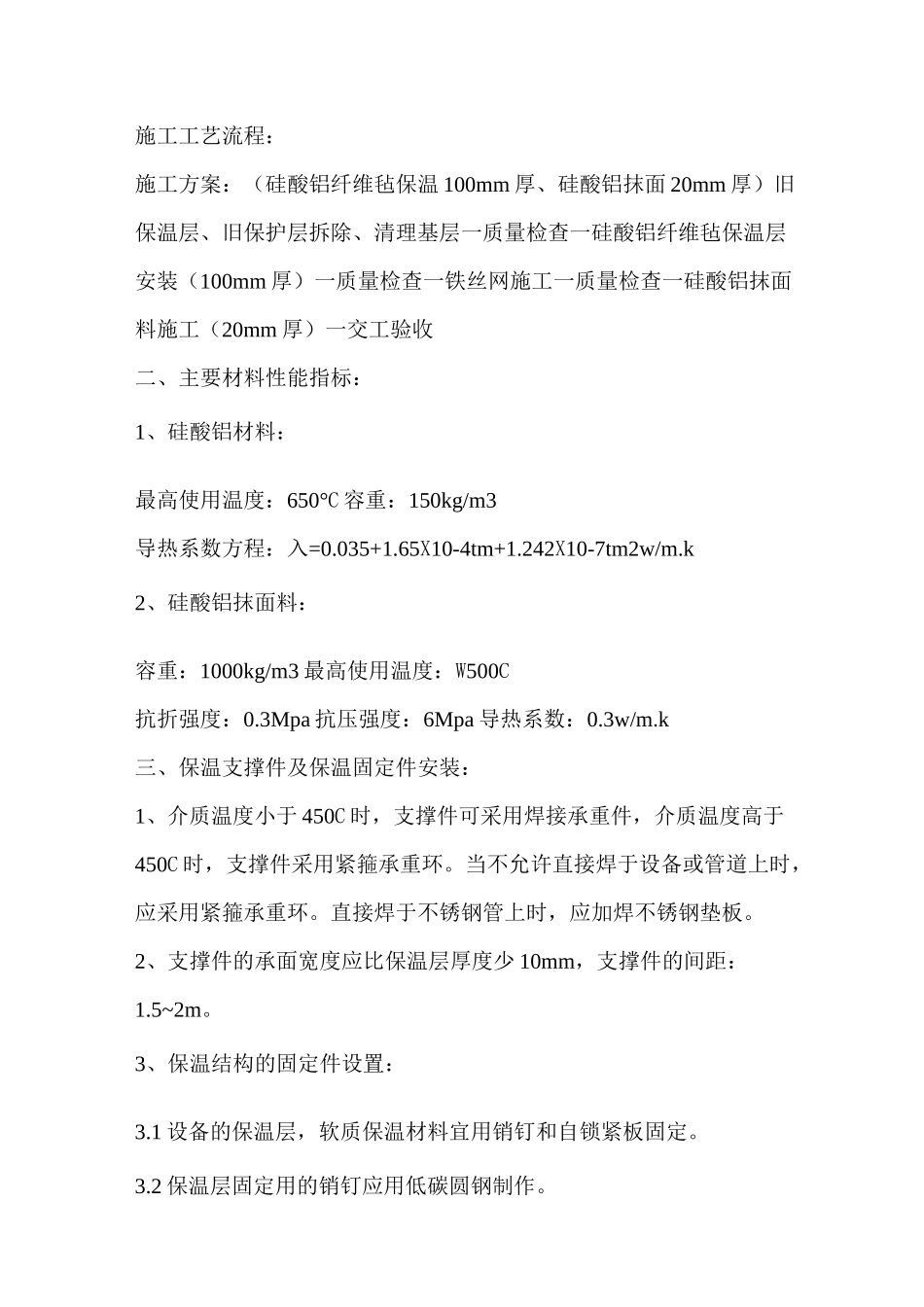

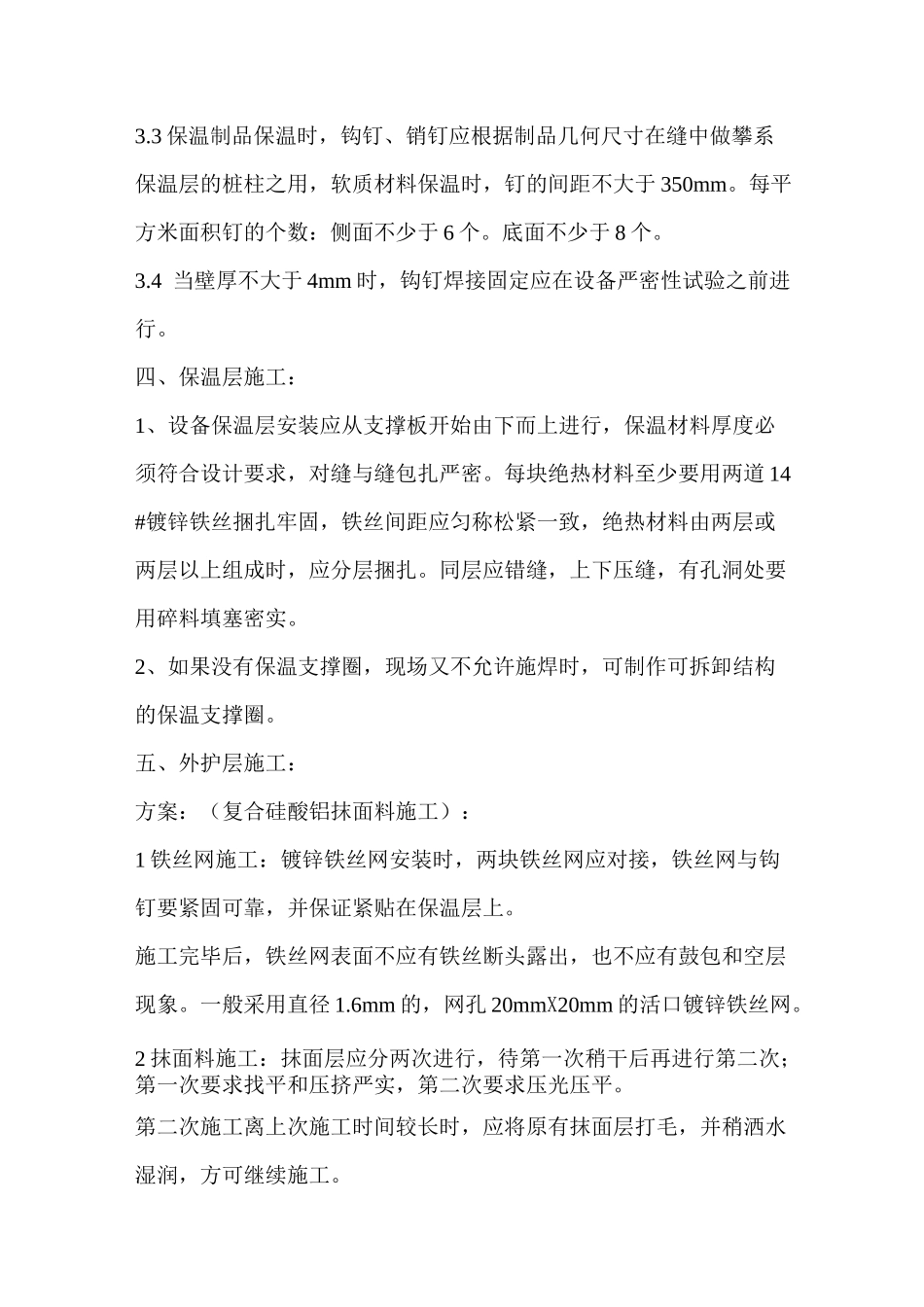

施工工艺流程：施工方案：（硅酸铝纤维毡保温 100mm 厚、硅酸铝抹面 20mm 厚）旧保温层、旧保护层拆除、清理基层一质量检查一硅酸铝纤维毡保温层安装（100mm 厚）一质量检查一铁丝网施工一质量检查一硅酸铝抹面料施工（20mm 厚）一交工验收二、主要材料性能指标：1、硅酸铝材料：最高使用温度：650°C 容重：150kg/m3导热系数方程：入=0.035+1.65X10-4tm+1.242X10-7tm2w/m.k2、硅酸铝抹面料：容重：1000kg/m3 最高使用温度：W500C抗折强度：0.3Mpa 抗压强度：6Mpa 导热系数：0.3w/m.k三、保温支撑件及保温固定件安装：1、介质温度小于 450C 时，支撑件可采用焊接承重件，介质温度高于450C 时，支撑件采用紧箍承重环。当不允许直接焊于设备或管道上时，应采用紧箍承重环。直接焊于不锈钢管上时，应加焊不锈钢垫板。2、支撑件的承面宽度应比保温层厚度少 10mm，支撑件的间距：1.5~2m。3、保温结构的固定件设置：3.1 设备的保温层，软质保温材料宜用销钉和自锁紧板固定。3.2 保温层固定用的销钉应用低碳圆钢制作。3.3 保温制品保温时，钩钉、销钉应根据制品几何尺寸在缝中做攀系保温层的桩柱之用，软质材料保温时，钉的间距不大于 350mm。每平方米面积钉的个数：侧面不少于 6 个。底面不少于 8 个。3.4 当壁厚不大于 4mm 时，钩钉焊接固定应在设备严密性试验之前进行。四、保温层施工：1、设备保温层安装应从支撑板开始由下而上进行，保温材料厚度必须符合设计要求，对缝与缝包扎严密。每块绝热材料至少要用两道 14#镀锌铁丝捆扎牢固，铁丝间距应匀称松紧一致，绝热材料由两层或两层以上组成时，应分层捆扎。同层应错缝，上下压缝，有孔洞处要用碎料填塞密实。2、如果没有保温支撑圈，现场又不允许施焊时，可制作可拆卸结构的保温支撑圈。五、外护层施工：方案：（复合硅酸铝抹面料施工）：1 铁丝网施工：镀锌铁丝网安装时，两块铁丝网应对接，铁丝网与钩钉要紧固可靠，并保证紧贴在保温层上。施工完毕后，铁丝网表面不应有铁丝断头露出，也不应有鼓包和空层现象。一般采用直径 1.6mm 的，网孔 20mmX20mm 的活口镀锌铁丝网。2 抹面料施工：抹面层应分两次进行，待第一次稍干后再进行第二次；第一次要求找平和压挤严实，第二次要求压光压平。第二次施工离上次施工时间较长时，应将原有抹面层打毛，并稍洒水湿润，方可继续施工。应根据膨胀情况在抹面层留出方格形或环形膨胀缝，膨胀缝以5~10mm 为宜。抹面层表面应平整...
