交流电动机工作原理

交流电动机工作原理_第1页
1/6
交流电动机工作原理_第2页
2/6
交流电动机工作原理_第3页
3/6

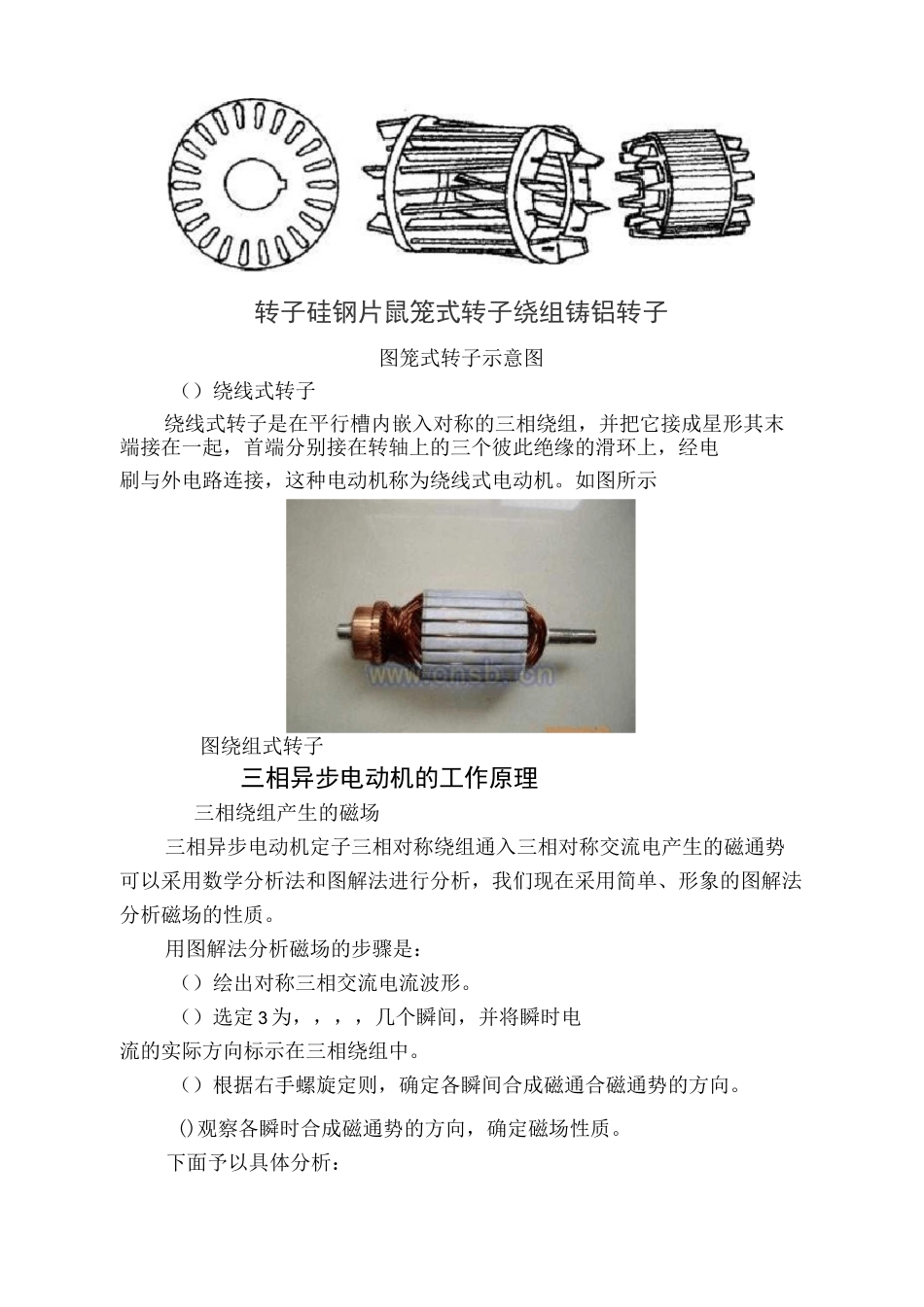

交流电动机分类及工作原理一、交流电机的分类交流电机是实现机械能与交流电能之间互相转换的一种装置,其分类可以分为以下几类:按其功能分交流发电机和交流电动机两大类,交流电动机是将交流电能转换成机械能的装置。按其原理不同,交流电动机可分为同步电动机和异步电动机两大类,同步电动机的旋转速度与交流电源的频率有严格的对应关系,在运行中转速严格保持恒定不变;异步电动机的转速随着负载的变化稍有变化。按所需交流电源相数的不同,交流电动机又可分为单相和三相两大类,目前使用最广泛的是三相异步电动机,这是由于三相异步电动机具有结构简单、价格低廉、坚固耐用、使用维护方便等优点。在没有三相电源的场合及一些功率较小的电动机则广泛使用单相异步电动机。三相异步电动机根据其转子结构的不同又可分鼠笼式和绕线式两大类,其中鼠笼式应用最为广泛。二、三相异步电动机的结构三相异步电动机主要由定子和转子两个部分组成,结构如图所示图异步电动机结构定子部分包括机座,定子铁心和定子绕组。机座通常用铸铁或铸钢制成,铁心用硅钢片叠成圆筒形,铁心的内圆上有若干分布均匀的平行槽,槽内安装定子绕组。定子绕组是电动机的电路部分,三相电动机的定子绕组由三相对称的绕组组成。三相绕组的各相绕组彼此独立,按互差电角度嵌放在定子,各绕组起绐端分别为,从机座上的接线盒中引出。根据要求将三相定子绕组接成星形(形)或三角形(△形),具体接线方式如图所示。接三泪电腐接三相电源佃】早形诗接⑹三角附旌提图三相异步电动机定子绕组的接线图电动机如果接成星形,则电机每相绕组承受电压是电源的相电压,如果接成三角形,则电机每相绕组承受电压是电源的线电压。具体是星形连接还是三角形连接应考虑电机的额定电压值。例如:电机额定电压是应采用星形连接,如额定电压是应采用三角形连接。转子部分由转子铁心、转子绕组和转轴等部分组成。转子铁心也由硅钢片叠成,并固定在转轴上。转子的外圆周上也有若干分布均匀的平行槽,用于安置转子绕组。转子绕组根据其结构可分为鼠笼式和绕线式两种()鼠笼式转子鼠笼式转子是在转子铁心的每一条槽内,插入一根裸导条,在铁心两端分别用两处短路环把导条连接成一个整体,形成一个自身闭合的短路绕组。如去掉铁心,整个绕组就像一个鼠笼,所以称为鼠笼式电动机中小型电动机的笼型转子一般采用铸铝,大型电动机则采用铜导条,如图所示。转子硅钢片鼠笼式转子绕组铸铝转子图笼式转子示意...
