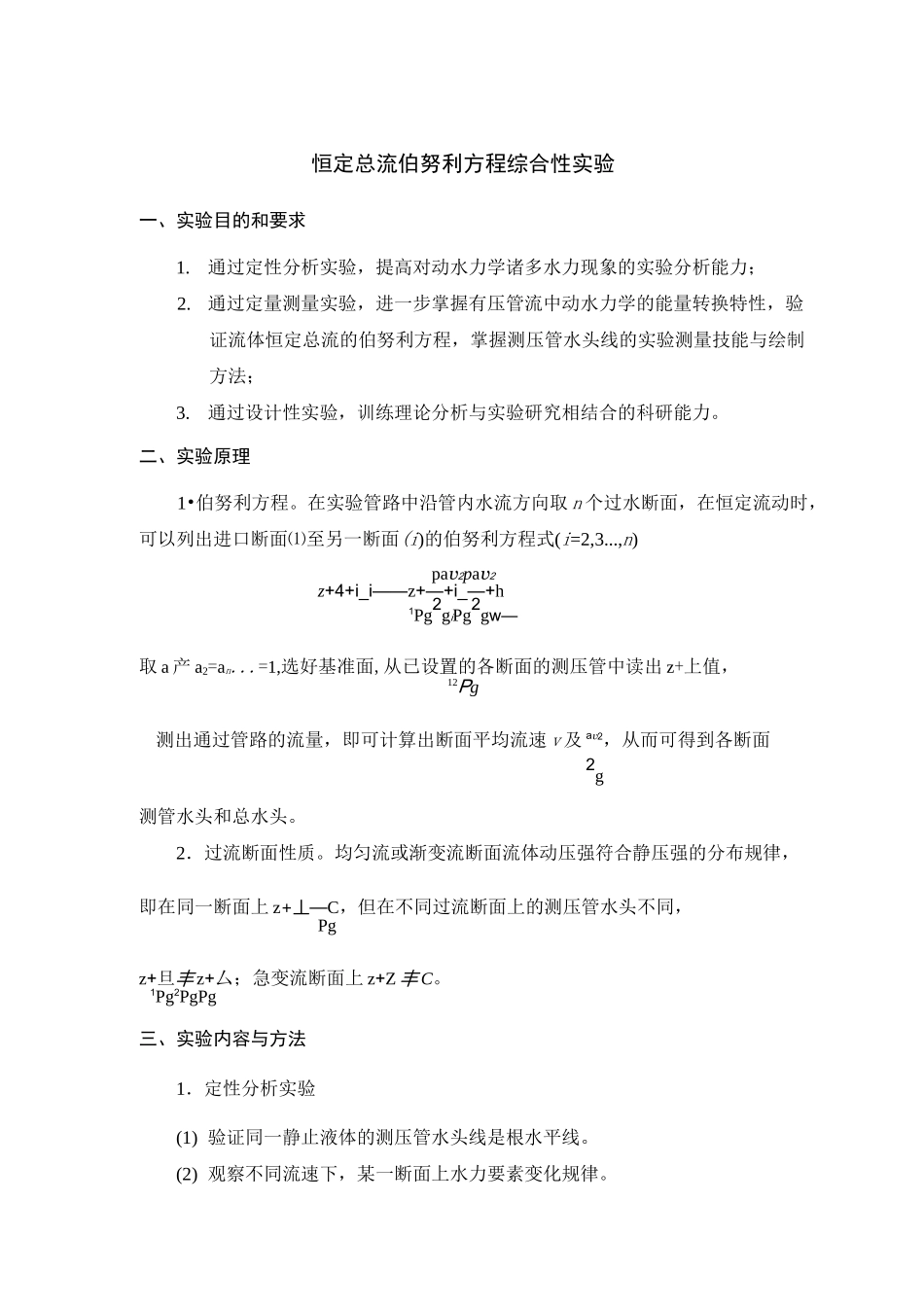

恒定总流伯努利方程综合性实验一、实验目的和要求1.通过定性分析实验，提高对动水力学诸多水力现象的实验分析能力；2.通过定量测量实验，进一步掌握有压管流中动水力学的能量转换特性，验证流体恒定总流的伯努利方程，掌握测压管水头线的实验测量技能与绘制方法；3.通过设计性实验，训练理论分析与实验研究相结合的科研能力。二、实验原理1•伯努利方程。在实验管路中沿管内水流方向取 n 个过水断面，在恒定流动时，可以列出进口断面⑴至另一断面(i)的伯努利方程式(i=2,3...,n)pav2pav2z+4+i_i——z+—+i_—+h1Pg2giPg2gw—取 a 产 a2=an...=1,选好基准面,从已设置的各断面的测压管中读出 z+上值，12Pg测出通过管路的流量，即可计算出断面平均流速 v 及 av2，从而可得到各断面2g测管水头和总水头。2．过流断面性质。均匀流或渐变流断面流体动压强符合静压强的分布规律，即在同一断面上 z+丄—C，但在不同过流断面上的测压管水头不同，Pgz+旦丰 z+厶；急变流断面上 z+Z 丰 C。1Pg2PgPg三、实验内容与方法1．定性分析实验(1) 验证同一静止液体的测压管水头线是根水平线。(2) 观察不同流速下，某一断面上水力要素变化规律。(3) 验证均匀流断面上，动水压强按静水压强规律分布。(4) 观察沿流程总能坡线的变化规律。(5) 观察测压管水头线的变化规律。(6) 利用测压管水头线判断管道沿程压力分布。2.定量分析实验——伯努利方程验证与测压管水头线测量分析实验实验方法与步骤：在恒定流条件下改变流量 2 次，其中一次阀门开度大到使⑪ 号测管液面接近可读数范围的最低点，待流量稳定后，测记各测压管液面读数，同时测记实验流量(毕托管测点供演示用，不必测记读数)。实验数据处理与分析参考第五部分内容。四、数据处理及成果要求1．记录有关信息及实验常数实验设备名称：伯努利方程实验仪实验台号：__No.3___实验者：A1 组 7 人实验日期：_5 月 10 日_均匀段 d=1-4x10-2m 喉管段 d=1.0x10-2m 扩管段 d=2.0x10-2m123水箱液面高程 V0=47.29x10-2m 上管道轴线高程 Vz=18.7x10-2m(基准面选在标尺的零点上)2．实验数据记录及计算结果表 1 管径记录表测点编号①*②③④⑤⑥*⑦⑧*⑨⑩Q*13Q*151719管径 d/10-2m1.41.41.41.41.01.41.41.41.42.01.4两点间距〃10 如4466413.561029.51616表 2测压管水头如流量测记表(其中 h.=zi+令’单位 W 为测点编号)实验次数h2hh4h5hh9h10h11h13h15h17h19qv/(10-6m3/s)137.137.136.0...
