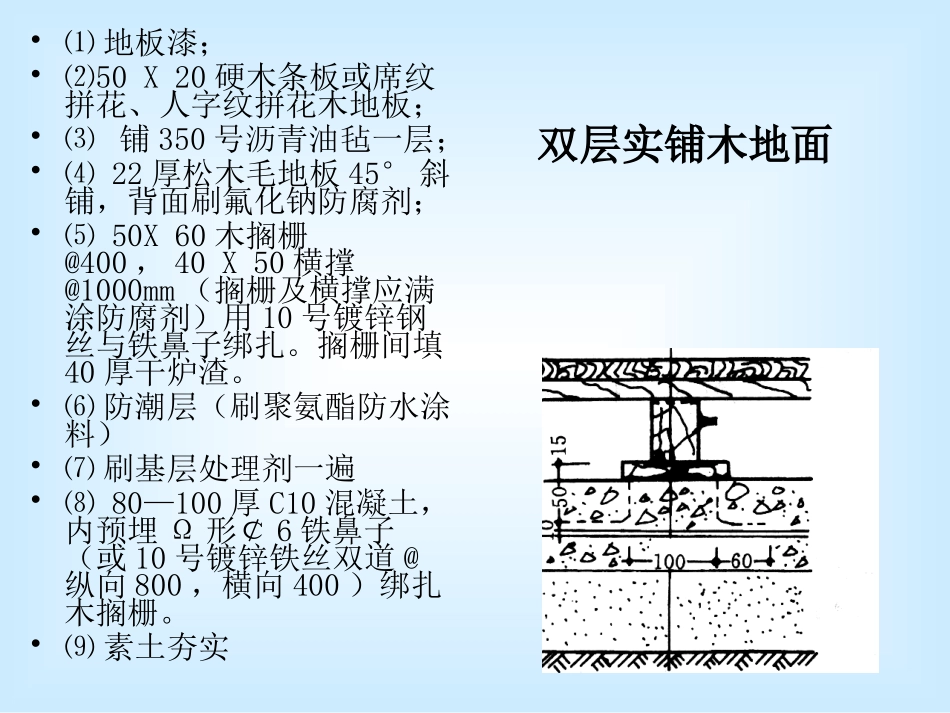

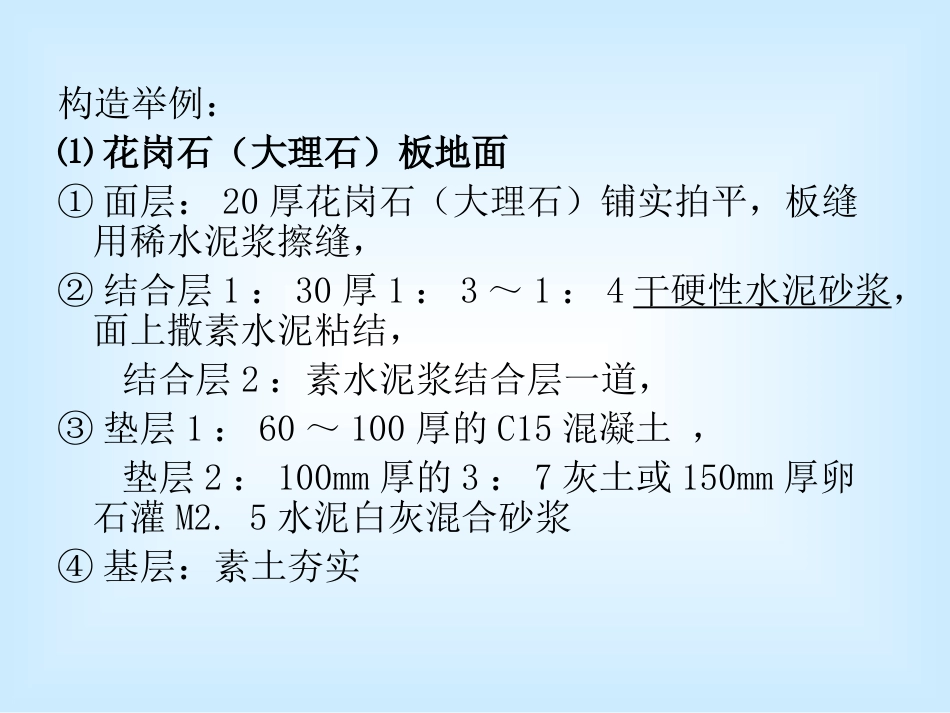

构造举例：⑴花岗石（大理石）板地面①面层：20厚花岗石（大理石）铺实拍平，板缝用稀水泥浆擦缝，②结合层1：30厚1：3～1：4干硬性水泥砂浆，面上撒素水泥粘结，结合层2：素水泥浆结合层一道，③垫层1：60～100厚的C15混凝土，垫层2：100mm厚的3：7灰土或150mm厚卵石灌M2.5水泥白灰混合砂浆④基层：素土夯实双层实铺木地面•⑴地板漆；•⑵50X20硬木条板或席纹拼花、人字纹拼花木地板；•⑶铺350号沥青油毡一层；•⑷22厚松木毛地板45°斜铺，背面刷氟化钠防腐剂；•⑸50X60木搁栅@400，40X50横撑@1000mm（搁栅及横撑应满涂防腐剂）用10号镀锌钢丝与铁鼻子绑扎。搁栅间填40厚干炉渣。•⑹防潮层（刷聚氨酯防水涂料）•⑺刷基层处理剂一遍•⑻80—100厚C10混凝土，内预埋Ω形￠6铁鼻子（或10号镀锌铁丝双道@纵向800，横向400）绑扎木搁栅。•⑼素土夯实•⑴地板漆；•⑵22厚（50-100宽）硬木企口地板；•⑶50X60木搁栅@400，40X50横撑@1000mm（搁栅及横撑应满涂防腐剂），搁栅间填40厚干炉渣。•⑷20厚无机铝盐防水砂浆分两次抹面•⑸2厚无机铝盐防水素浆•⑹钢筋混凝土板内预埋10号镀锌铁丝双道@纵向800，横向400绑扎木搁栅。单层实铺木楼面•要点：•⑴地板背面、龙骨应做防潮处理。•⑵龙骨的固定应牢固、平整。•⑶木地板与墙体的交接处应做木踢脚板，高度100-150mm，踢脚板与墙体交接处还应预留直径为6mm的通风洞，间距为1000mm。•⑷双层木地板之间应铺一层沥青油毡或油纸。低温辐射采暖地面•地面面层另选(如薄型木地板,软木地板,地砖等)•20厚1:2.5水泥砂浆找平•60厚C15细石混凝土填充管道间•30厚复合铝箔挤塑型聚苯乙烯泡沫塑料板•点粘石油沥青油毡一层•刷1.5厚聚氨酯防水涂料•刷基层处理剂一遍•20厚无机铝盐防水砂浆分两次抹面•2厚无机铝盐防水素浆•100厚C15混凝土•素土夯实轻钢龙骨吊顶详图轻钢龙骨吊顶详图铝合金龙骨吊顶二、幕墙的术语•建筑幕墙——由金属构架与各类板材组成的，不承担主体结构荷载与作用的建筑外围护结构。•玻璃幕墙——由金属构件与玻璃板组成的幕墙。•金属幕墙——由金属构件与金属板材组成的幕墙。•石材幕墙——由金属构件与花岗岩石板组成的幕墙。•点支式玻璃幕墙——由玻璃面板通过点支承装置与其金属支承结构组成的幕墙。•斜建筑幕墙——与水平面成大于75度、小于90度角的建筑幕墙。•明框玻璃幕墙——金属框架构件显露在外表面的玻璃幕墙。•半隐框玻璃幕墙——金属框架竖向或横向构件其中有一个方向显露在外表面的玻璃幕墙。•隐框玻璃幕墙——金属框架构件全部不显露在外表面的玻璃幕墙。•全玻幕墙——由玻璃肋支承玻璃板的玻璃幕墙。•组合幕墙——玻璃、金属、石材等不同板材组成的建筑幕墙。•单元建筑幕墙——由金属构架、各种板材组成一层楼高单元板块的建筑幕墙。•小单元建筑幕墙——由带有各种单块板材的金属副框，采用金属挂钩与立柱、横梁连接的可拆装的建筑幕墙。•双层（通风）玻璃幕墙——由内、外两道玻璃幕墙组成，其间形成一空气夹层，也称具有呼吸功能的生态玻璃幕墙。•光电玻璃幕墙（屋顶）——是将玻璃幕墙（屋顶）与光电原理相结合组成的幕墙形式，能利用太阳能来发电的一种新型的绿色能源技术。•结构胶——幕墙中粘结各种板材与金属构架、板材与板材的受力用的高模数中性硅酮密封材料，也称硅酮结构胶。•耐候胶——幕墙嵌缝用的低模数中性硅酮密封材料，也称硅酮耐候胶。•接触腐蚀——两种不同的金属接触时，发生的电化学腐蚀。•相容性——粘结材料（结构胶）与共他幕墙材料（如铝合金、玻璃、双面胶带、耐候胶等）接触时，不发生任何影响粘结强度的物理、化学变化的性能。建筑幕墙的特点•1．重量轻、抗震性能好•玻璃幕墙重量轻(35一50kg/m2)•2.增大室内空间和有效使用面积•3.立面活泼•4.清洁围护方便•5.缩短施工周期•6.适用旧房改造建筑幕墙的类型•玻璃幕墙中设置开启窗部分的面积不宜大于幕墙墙面面积的15%。•高度超过40m的大型幕墙，应设置专用清洗机（也称擦窗机）。幕墙的材料•构成幕墙的主要材料有钢（包括不锈钢）、铝合金、玻璃、石材和粘结密封胶等几大类材料。•幕墙使用的...
