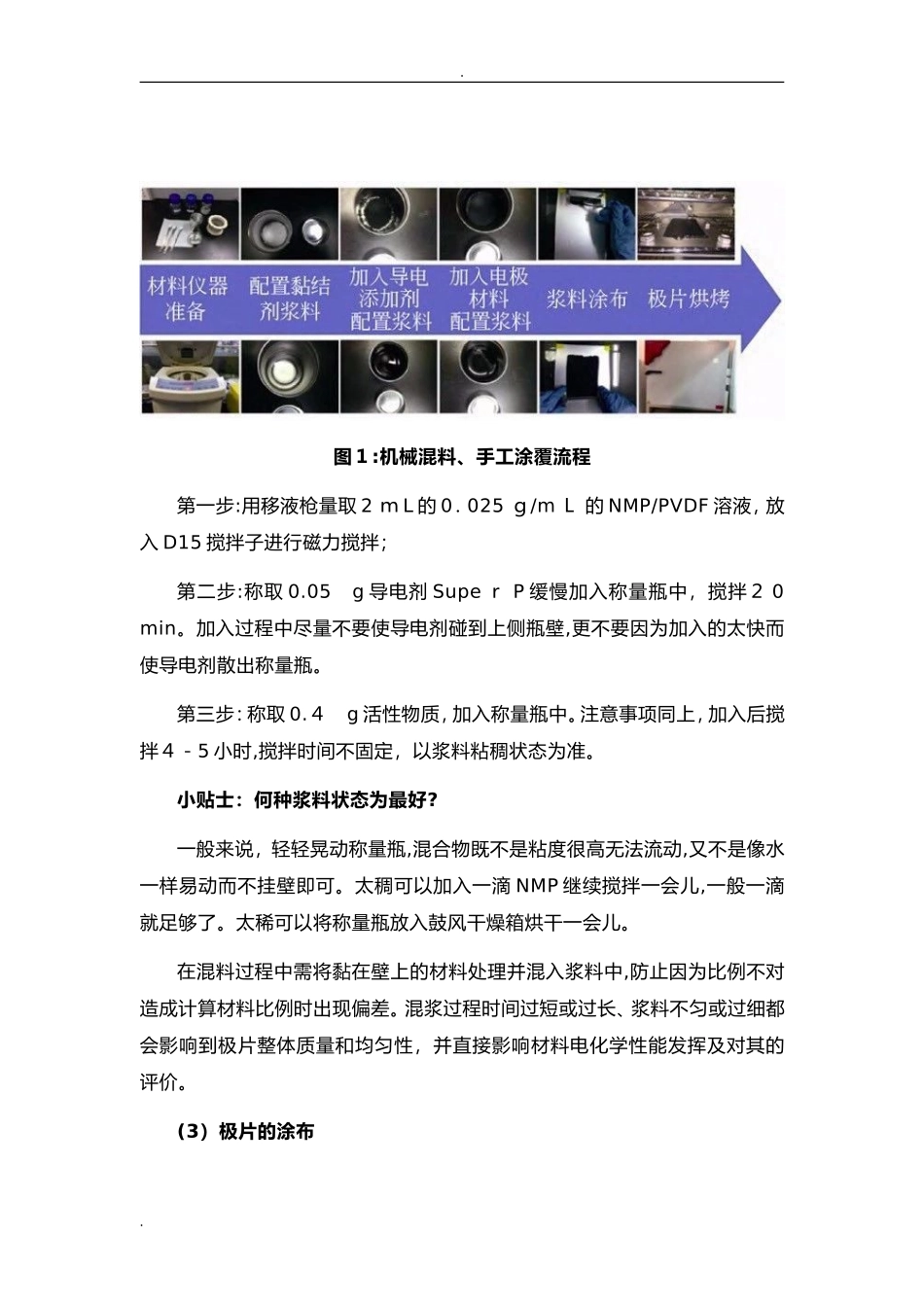

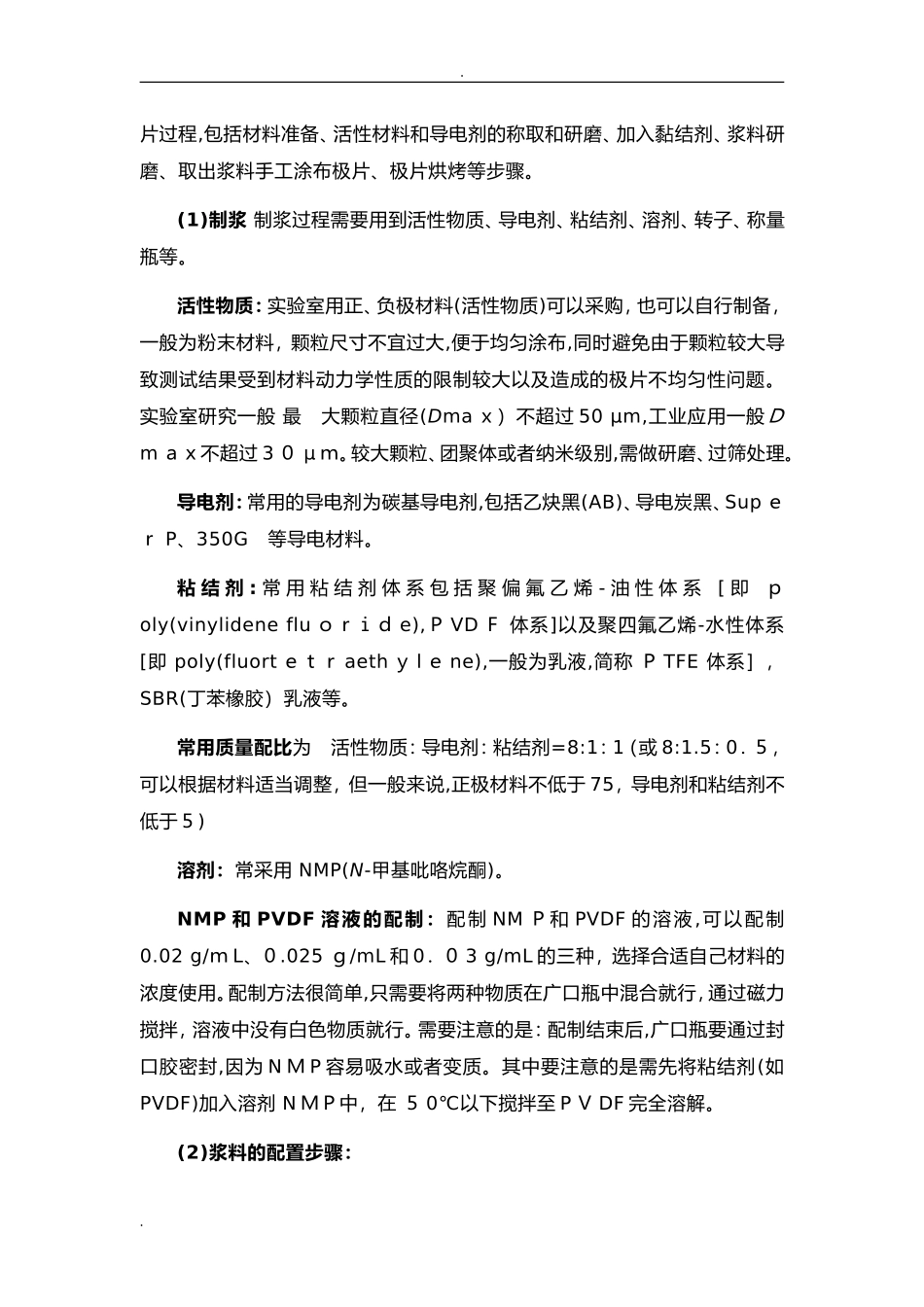

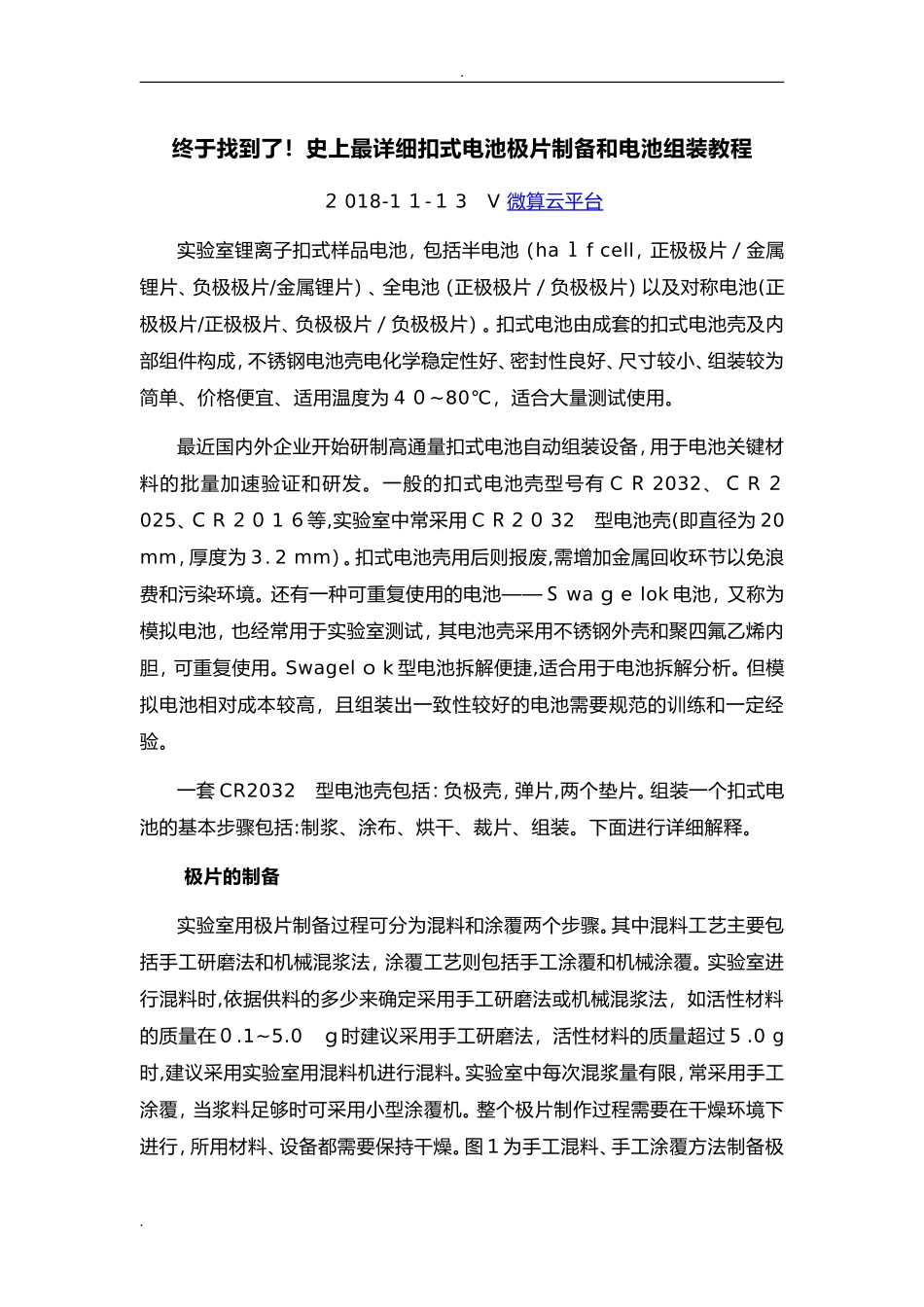

.终于找到了！史上最详细扣式电池极片制备和电池组装教程２018-1１-１3V微算云平台实验室锂离子扣式样品电池，包括半电池（haｌfcell，正极极片／金属锂片、负极极片/金属锂片）、全电池（正极极片／负极极片）以及对称电池(正极极片/正极极片、负极极片／负极极片）。扣式电池由成套的扣式电池壳及内部组件构成，不锈钢电池壳电化学稳定性好、密封性良好、尺寸较小、组装较为简单、价格便宜、适用温度为4０~80℃，适合大量测试使用。最近国内外企业开始研制高通量扣式电池自动组装设备，用于电池关键材料的批量加速验证和研发。一般的扣式电池壳型号有CＲ2032、ＣR２025、ＣR２０1６等,实验室中常采用CＲ２０32型电池壳(即直径为20mm，厚度为3．2mm）。扣式电池壳用后则报废,需增加金属回收环节以免浪费和污染环境。还有一种可重复使用的电池——Ｓwaｇｅlok电池，又称为模拟电池，也经常用于实验室测试，其电池壳采用不锈钢外壳和聚四氟乙烯内胆，可重复使用。Swagelｏk型电池拆解便捷,适合用于电池拆解分析。但模拟电池相对成本较高，且组装出一致性较好的电池需要规范的训练和一定经验。一套CR2032型电池壳包括：负极壳，弹片,两个垫片。组装一个扣式电池的基本步骤包括:制浆、涂布、烘干、裁片、组装。下面进行详细解释。极片的制备实验室用极片制备过程可分为混料和涂覆两个步骤。其中混料工艺主要包括手工研磨法和机械混浆法，涂覆工艺则包括手工涂覆和机械涂覆。实验室进行混料时,依据供料的多少来确定采用手工研磨法或机械混浆法，如活性材料的质量在０.1~5.0ｇ时建议采用手工研磨法，活性材料的质量超过５.0g时,建议采用实验室用混料机进行混料。实验室中每次混浆量有限，常采用手工涂覆，当浆料足够时可采用小型涂覆机。整个极片制作过程需要在干燥环境下进行，所用材料、设备都需要保持干燥。图１为手工混料、手工涂覆方法制备极..片过程,包括材料准备、活性材料和导电剂的称取和研磨、加入黏结剂、浆料研磨、取出浆料手工涂布极片、极片烘烤等步骤。(1)制浆制浆过程需要用到活性物质、导电剂、粘结剂、溶剂、转子、称量瓶等。活性物质：实验室用正、负极材料(活性物质)可以采购，也可以自行制备，一般为粉末材料，颗粒尺寸不宜过大,便于均匀涂布,同时避免由于颗粒较大导致测试结果受到材料动力学性质的限制较大以及造成的极片不均匀性问题。实验室研究一般最大颗粒直径(Dmaｘ）不超过50μm,工业应用一般Ｄmａx不超过3０μｍ。较大颗粒、团聚体或者纳米级别,需做研磨、过筛处理。导电剂：常用的导电剂为碳基导电剂,包括乙炔黑(AB)、导电炭黑、SupｅｒP、350G等导电材料。粘结剂:常用粘结剂体系包括聚偏氟乙烯-油性体系[即ｐoly(vinylidenefluｏｒｉｄe),ＰVDＦ体系]以及聚四氟乙烯-水性体系[即poly(fluortｅｔｒaethｙlｅne),一般为乳液,简称ＰTFE体系］，SBR(丁苯橡胶）乳液等。常用质量配比为活性物质：导电剂：粘结剂=8:1：1（或8:1.5：0．５，可以根据材料适当调整，但一般来说,正极材料不低于75，导电剂和粘结剂不低于５)溶剂：常采用NMP(N-甲基吡咯烷酮)。NMP和PVDF溶液的配制：配制NMＰ和PVDF的溶液,可以配制0.02g/ｍL、０.025ｇ/mL和0．０3g/mL的三种，选择合适自己材料的浓度使用。配制方法很简单,只需要将两种物质在广口瓶中混合就行，通过磁力搅拌，溶液中没有白色物质就行。需要注意的是：配制结束后,广口瓶要通过封口胶密封,因为NＭP容易吸水或者变质。其中要注意的是需先将粘结剂(如PVDF)加入溶剂NＭＰ中，在５0℃以下搅拌至PＶDF完全溶解。(2)浆料的配置步骤：..图１:机械混料、手工涂覆流程第一步:用移液枪量取2ｍL的0．025ｇ/mＬ的NMP/PVDF溶液，放入D15搅拌子进行磁力搅拌；第二步:称取0.05g导电剂SupeｒP缓慢加入称量瓶中，搅拌２0min。加入过程中尽量不要使导电剂碰到上侧瓶壁,更不要因为加入的太快而使导电剂散出称量瓶。第三步：称取0.４g活性物质，加入称量瓶中。注意事项同上，加入后搅拌４－5小时,搅拌时间不固定，以浆料粘稠状态为准。小贴士：何种浆料状态为最好?一般来说，轻轻晃动称量瓶,混合物既不是粘度很高无法流动,又不是像水一样易...
