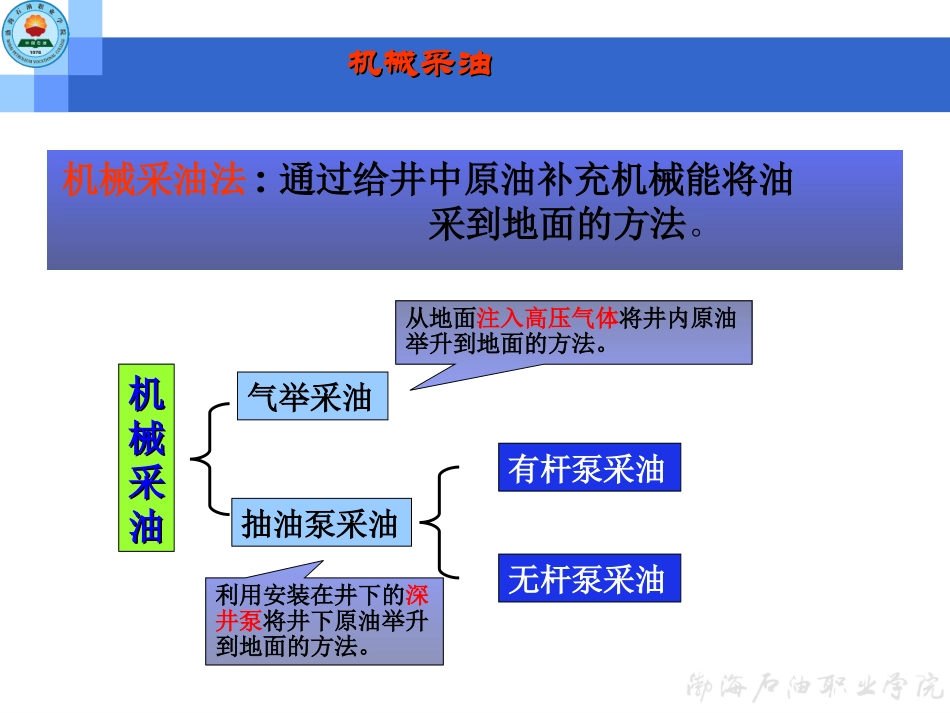

华北石油技师学院石油工程教学部华北石油技师学院石油工程教学部讲课人：张建国自喷采油自喷采油机械采油机械采油•利用油层本身的能量将从油层流到井筒中的原油举升至地面的方法。•仅仅依靠油层本身的能量不能将从油层流到井筒中的原油举升到地面,即油井不能自喷生产时，利用人工的方法将从油层流到井筒中的原油举升到地面的方法。第一节、预备知识第一节、预备知识采采油方法油方法机械采油机械采油机机械械采采油油机械采油法:通过给井中原油补充机械能将油采到地面的方法。有杆泵采油无杆泵采油抽油泵采油气举采油从地面注入高压气体将井内原油举升到地面的方法。利用安装在井下的深井泵将井下原油举升到地面的方法。有杆泵一般是指利用抽油杆上下往复运动所驱动的柱塞式抽油泵。游梁式抽油机井有杆泵采油是目前我国最广泛应用的采油方式，大约有80%以上的油井采油采用该举升方式。游梁式抽油机井有杆泵采油是目前我国最广泛应用的采油方式，大约有80%以上的油井采油采用该举升方式。第二节游梁式抽油机结构种类一、结构形态一一般般分分类类前置型异相型常规型平平衡衡方方式式分分类类气动平衡机械平衡复合平衡曲柄平衡游梁平衡另还有斜井游梁式抽油机1、常规型游梁式1、常规型游梁式注意发动机位置2、异相型游梁式3、前置型抽油机4、旋转驴头型抽油机旋转驴头游梁式抽油机4、旋转驴头型抽油机结构示意图5、倍增程式抽油机6、双驴头抽油机特点:1、减小了各部件的载荷，使得可靠性和使用寿命大大提高。2、平衡效果好，调整准确方便。7、其他游梁式抽油机摆杆式游梁抽油机弯梁变矩式抽油机7、其他游梁式抽油机偏轮式游梁抽油机前置气动式游梁抽油机第三节、抽油机结构组成一、抽油机的组成抽油机主要是由四部分组成的：1、游梁部分：驴头、游梁、横梁、尾梁、连杆、平衡板（复合平衡抽油机）。2、支架部分：中央轴承座、工作梯、护圈、操作台、支架。3、减速器部分：底船、减速器筒座、减速器、曲柄、配重块、刹车等部件。4、配电部分：电机座、电机、配电箱等。第三节、游梁式抽油机结构组成145143215121110861613791—悬绳器；2—毛辫子；；3—驴头；4—中轴承；5—游梁；6—横梁轴承座；7—横梁；8—下偏杠铃；9—连杆；10—曲柄销；11—平衡块；12—曲柄装置;13—减速器;14—支架；15—底座；16—水泥基础1、游梁部分：驴头、游梁、横梁、尾梁、连杆、平衡板2、支架部分：中央轴承座、工作梯、护圈、操作台、支架。3、减速器部分：底船、减速器筒座、减速器、曲柄、配重块、刹车等部件。4、配电部分：电机座、电机、配电箱等。组一、结构驴头装在游梁前端，有一个较大的弧面，两根钢丝绳挂在驴头弧面上部的悬绳器体上。驴头的作用是将游梁前端的往复圆弧运动转变为抽油光杆的垂直直线往复运动，从而保证抽油时光杆始终对准井口中心位置。第三节、抽油机结构组成二、各部件的作用：1、驴头驴头：驴头担负着井内抽油杆、泵摩擦阻力及液柱的重量。保证抽油时光杆始终对正井口中心。2、游梁游梁经轴承安装在支架上，前端与驴头相连，后端通过尾轴承和横梁相连。抽油机工作时，游梁绕支架轴承作摇摆运动，传递动力，并承受悬点载荷、连杆拉力和支架轴承对游梁的反作用力等载荷。因此，要求游梁必须有足够的强度和刚度。游梁：它装在支架轴承上，绕支架轴承作上下摆动作用运动，尾端与尾横梁通过尾轴连接，前部焊有驴头座，承担驴头的重量，游梁可前后移动调节，以便使驴头始终对准井口。3、横梁横梁是连杆和游梁连接的中间部件。动力经过横梁才能带动游梁作摇摆运动。4、连杆和曲轴销连杆和曲柄销总成包括连杆体、曲柄销、轴承和连杆销子等零件。主要用于传递和改变力的方向。连杆：它的作用是曲柄与尾梁之间的连接杆件曲柄：曲柄上开有大小冲程的孔眼叫冲程孔，专门为调节冲程所用。5、曲柄和平衡块成对使用，分别装在减速器输出轴的两端。在曲柄上装有根据油井工况所配的平衡块。平衡块可以沿曲柄侧面移动，以调整平衡能力。配重（平衡）块：它是由螺丝固定在曲柄上的，当驴头下行时它储存能量，上行时释放能量。能产生惯性，起着驴头上下运动负荷平衡的作用...
