落地式双排扣件式钢管外脚手架施工方案

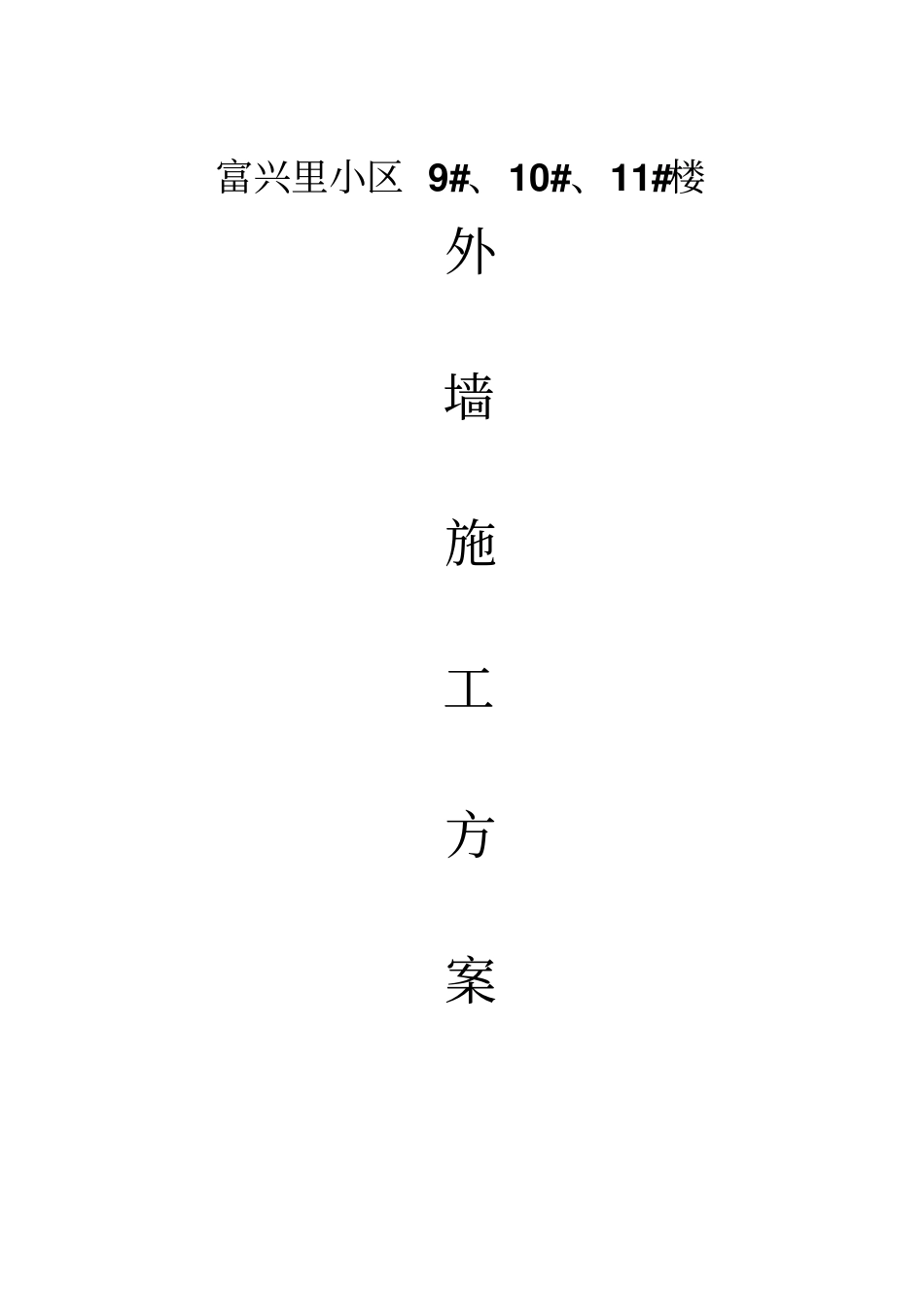

落地式双排扣件式钢管外脚手架施工方案_第1页
1/33

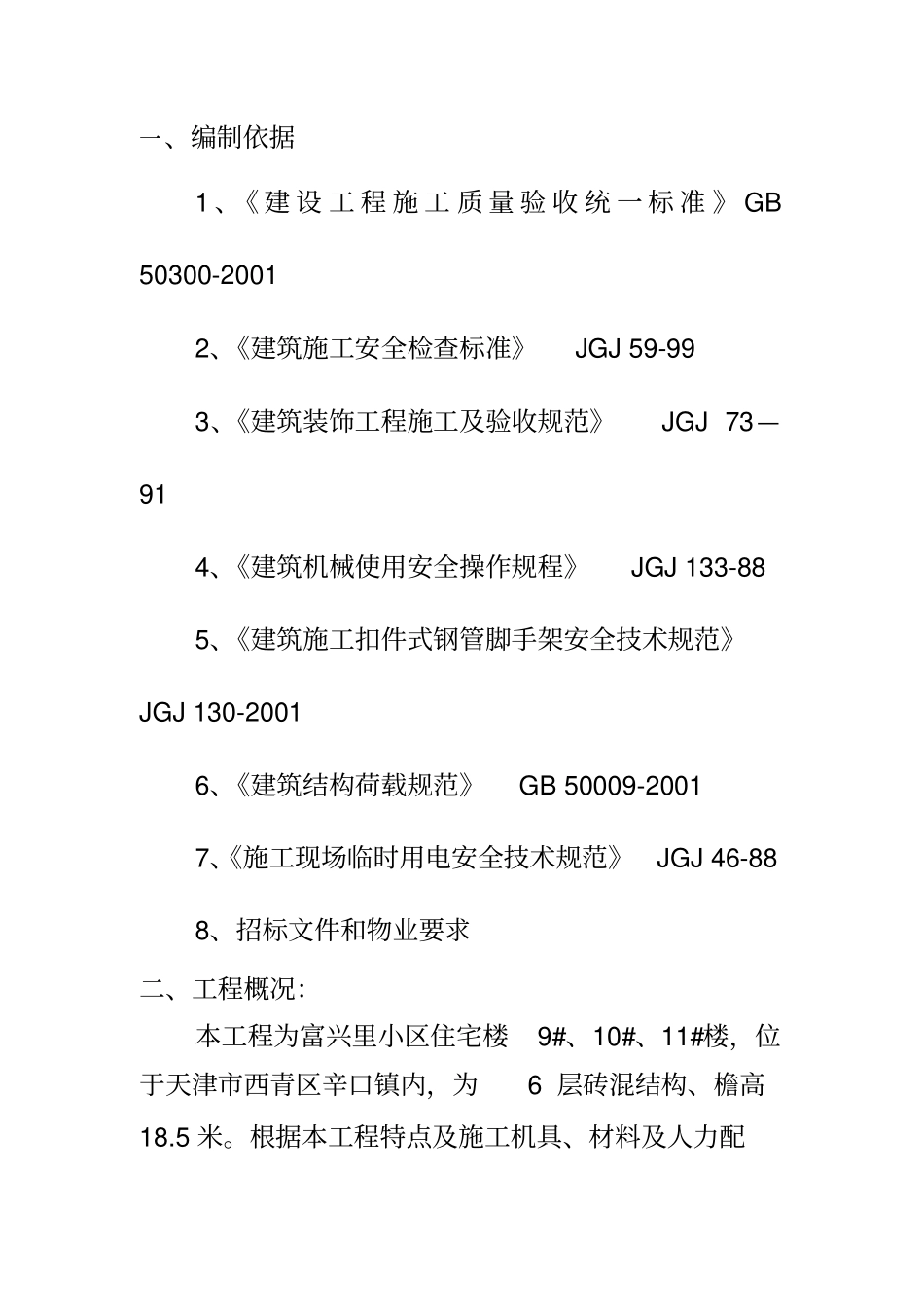

落地式双排扣件式钢管外脚手架施工方案_第2页
2/33

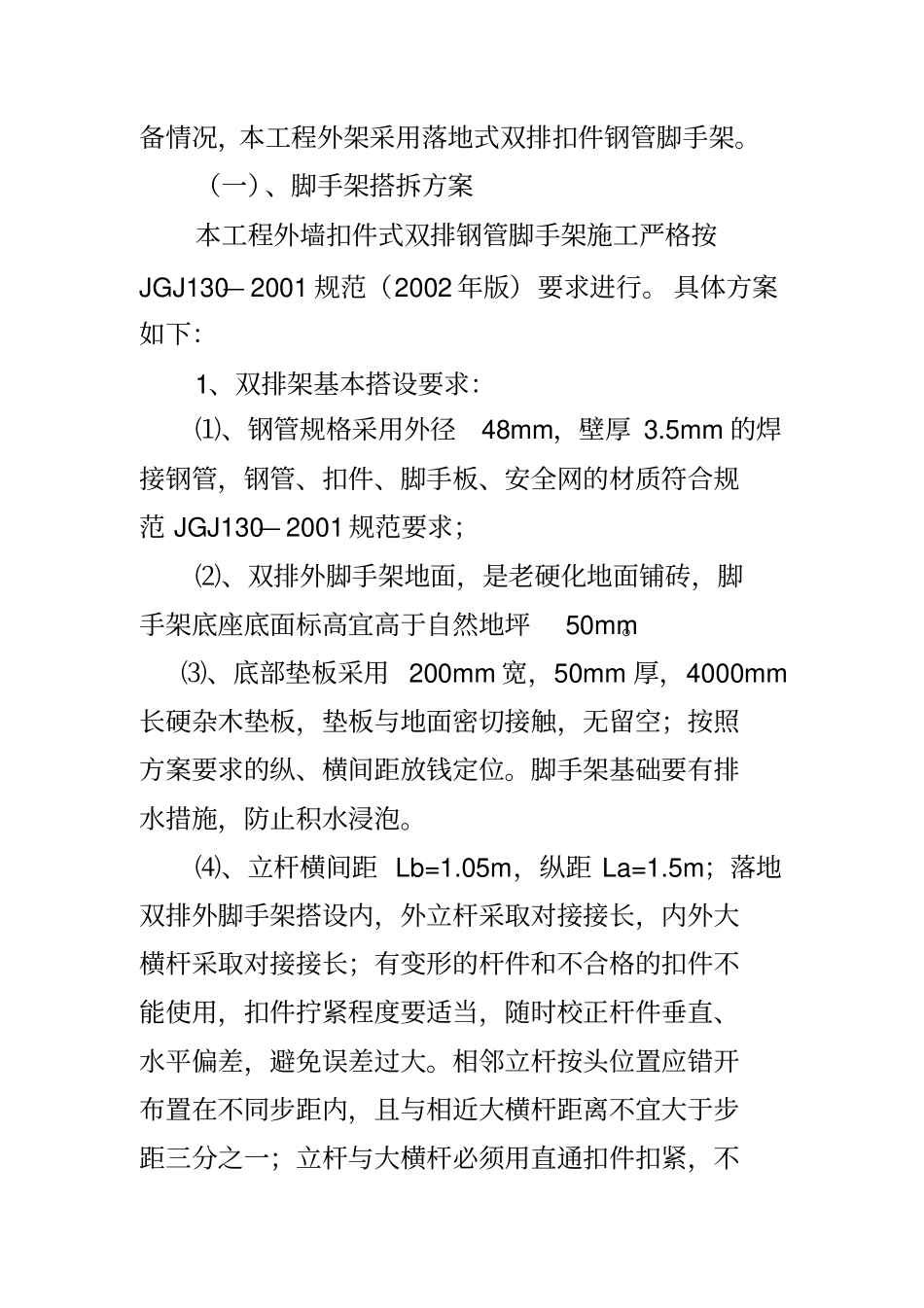

落地式双排扣件式钢管外脚手架施工方案_第3页
3/33
富兴里小区 9#、10#、11#楼外墙施工方案一、编制依据1 、《 建 设 工 程 施 工 质 量 验 收 统 一 标 准 》 GB 50300-2001 2、《建筑施工安全检查标准》JGJ 59-99 3、《建筑装饰工程施工及验收规范》JGJ 73—91 4、《建筑机械使用安全操作规程》JGJ 133-88 5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001 6、《建筑结构荷载规范》GB 50009-2001 7、《施工现场临时用电安全技术规范》JGJ 46-88 8、招标文件和物业要求二、工程概况:本工程为富兴里小区住宅楼9#、10#、11#楼,位于天津市西青区辛口镇内,为6 层砖混结构、檐高18.5 米。根据本工程特点及施工机具、材料及人力配备情况,本工程外架采用落地式双排扣件钢管脚手架。(一)、脚手架搭拆方案本工程外墙扣件式双排钢管脚手架施工严格按JGJ130— 2001 规范(2002 年版)要求进行。 具体方案如下:1、双排架基本搭设要求:⑴、钢管规格采用外径48mm,壁厚 3.5mm 的焊接钢管,钢管、扣件、脚手板、安全网的材质符合规范 JGJ130— 2001 规范要求;⑵、双排外脚手架地面,是老硬化地面铺砖,脚手架底座底面标高宜高于自然地坪50mm。⑶、底部垫板采用 200mm 宽,50mm 厚,4000mm长硬杂木垫板,垫板与地面密切接触,无留空;按照方案要求的纵、横间距放钱定位。脚手架基础要有排水措施,防止积水浸泡。⑷、立杆横间距 Lb=1.05m,纵距 La=1.5m;落地双排外脚手架搭设内,外立杆采取对接接长,内外大横杆采取对接接长;有变形的杆件和不合格的扣件不能使用,扣件拧紧程度要适当,随时校正杆件垂直、水平偏差,避免误差过大。相邻立杆按头位置应错开布置在不同步距内,且与相近大横杆距离不宜大于步距三分之一;立杆与大横杆必须用直通扣件扣紧,不得隔步设置或遗漏;立杆垂直偏差不应大于架高的1/200 。⑸、落地双排外脚手架搭设顺序,摆放扫地大横杆立杆装扫地小横杆安装第一步大横杆安装抛杆安装第一步小横杆铺站脚脚手板逐步搭设。⑹、大横杆步距h=1.8m,小横杆贴近立杆布置、并搭于大横杆之上,用直角扣件扣紧,每块脚手板下设小横杆,且不大于La/2;即应按五根考虑,间距La/2=0.75m;小横杆置于大横杆之上用直角扣件扣紧,在使用过程中不得拆除紧贴立杆的小横杆。⑺、剪刀撑设置:本工程高为18.5m,在外架四周外侧立面整个长度和高度连续设置剪刀撑,剪刀撑与地面夹角为 45o~60o;⑻、连墙件:本工程高为18.5m,根据规定高于24m...
