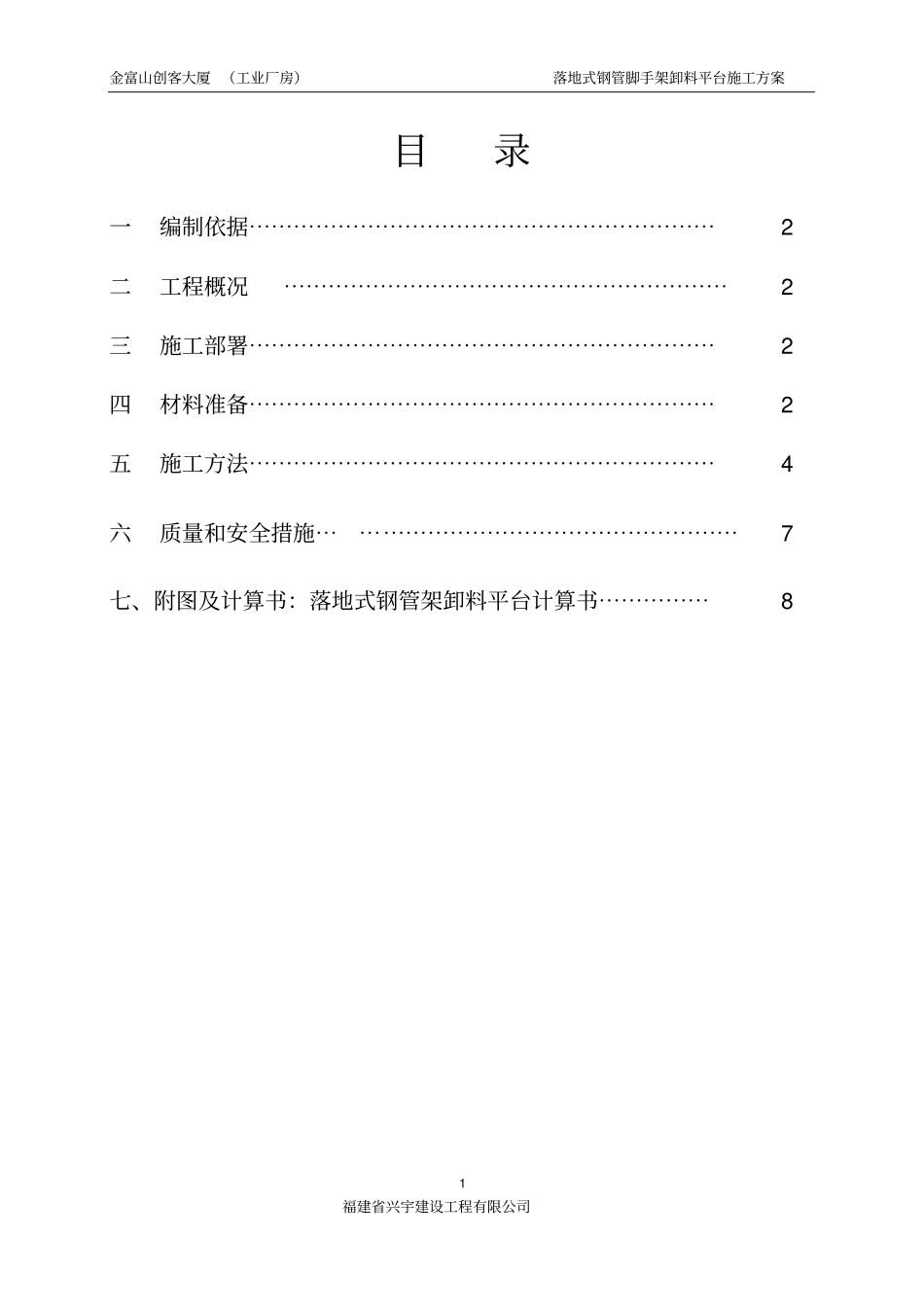

金富山创客大厦 (工业厂房)落地式钢管脚手架卸料平台施工方案福建省兴宇建设工程有限公司1 目录一编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 四材料准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 五施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 六质量和安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 七、附图及计算书:落地式钢管架卸料平台计算书⋯⋯⋯⋯⋯8 金富山创客大厦 (工业厂房)落地式钢管脚手架卸料平台施工方案福建省兴宇建设工程有限公司2 一 编制依据1、本工程施工组织设计2、《建筑施工脚手架实用手册(含垂直运输设施)》3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 4、《建筑施工安全检查标准》JGJ59-2011 5、《钢管脚手架扣件》 GB15831-2006 6、《建筑施工高处作业安全技术规范》JGJ80-91 7、福建省建筑施工安全标准示范图集二 工程概况本工程为金富山创客大厦(工业厂房)工程,漳平市金富山制衣有限公司筹资建设,福建省联盛建筑设计院有限公司承担设计,漳平市山峰工程监理咨询有限公司监理,福建东辰综合勘察院负责勘察,福建省兴宇建设工程有限公司负责施工。工程造价人民币(大写)约伍佰贰拾万元¥520 万。该工程建筑主体为地下1 层,地上 6 层,建筑主体高度为23.90m,建筑面积为7780.00m2,建筑占地面积1136.36m2。地下室为停车库及设备用房,地上一层至六层为制衣车间。总长 46.50m,宽 42.00m,室内外高差为 0.30m。工程结构体系为现浇钢筋混凝土框架结构,抗震设防烈度为6 度,地下建筑耐火等级为一级,地上部分建筑为丙2类多层厂房,耐火等级为二级。三施工部署3.1 卸料平台选型本工程卸料平台采用A48×3.5mm钢管搭设的落地式脚手架。3.2 卸料平台设计卸料平台平面尺寸为3.6m×4.2m,立杆横距 0.9m、纵距 0.7m,脚手架步距 1.2m。卸料平台最高搭设高度拟采用双排脚手架搭设高度23.90m 计算。3.3 卸料平台的位置根据现场实际情况确定 , 设置一个卸料平台 , 位置在东南面 B/4-5 轴。四材料准备4.1 钢管的进场检验金富山创客大厦 (工业厂房)落地式钢管脚手架卸料平台施工方案福建省兴宇建设工程有限公司3 本工程使用 A48 扣件式钢管脚手架,其检验标准如下:(1)应有产品质量合格证;(2)应有质量报告,钢...
