蒸汽疏水配管

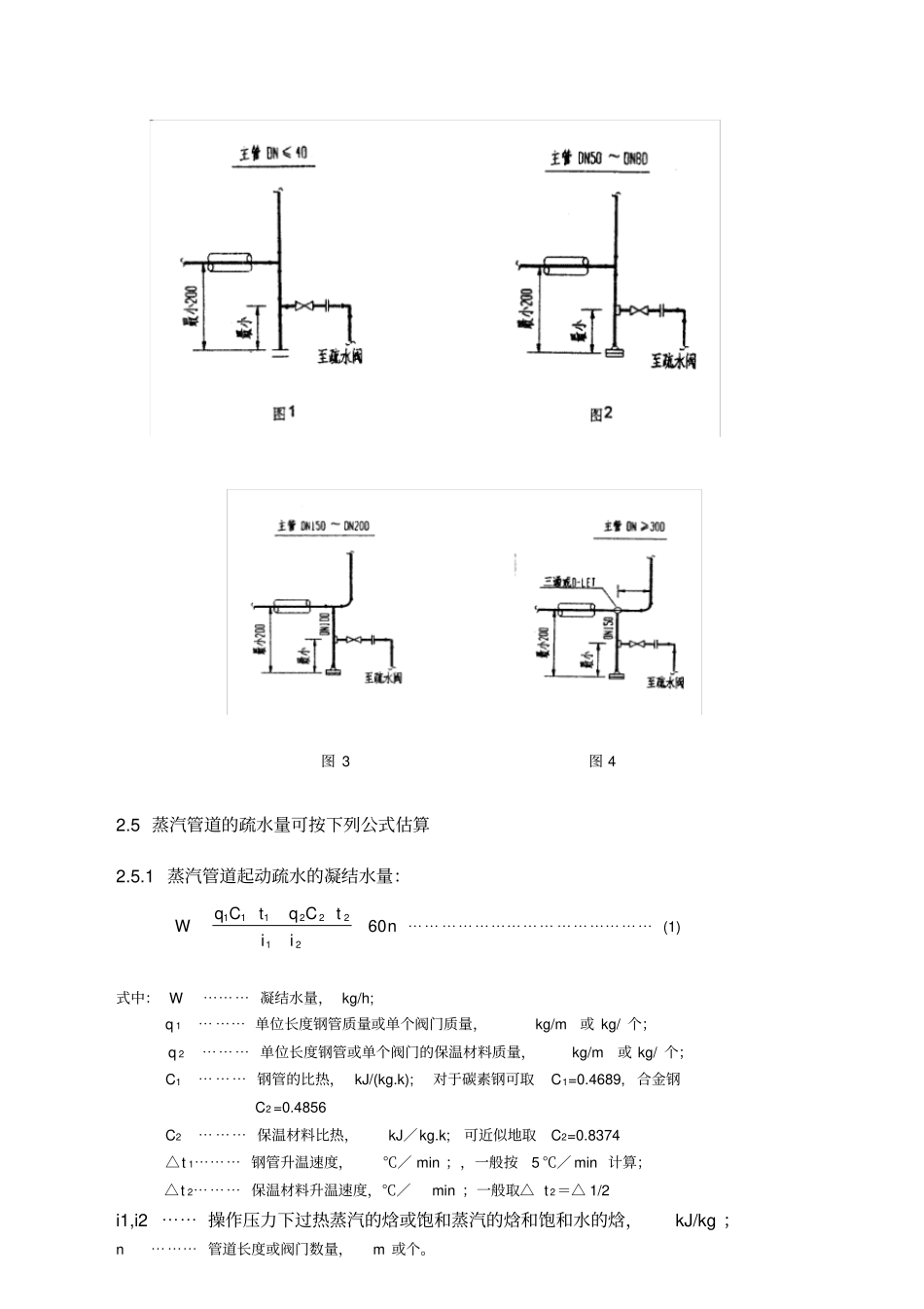

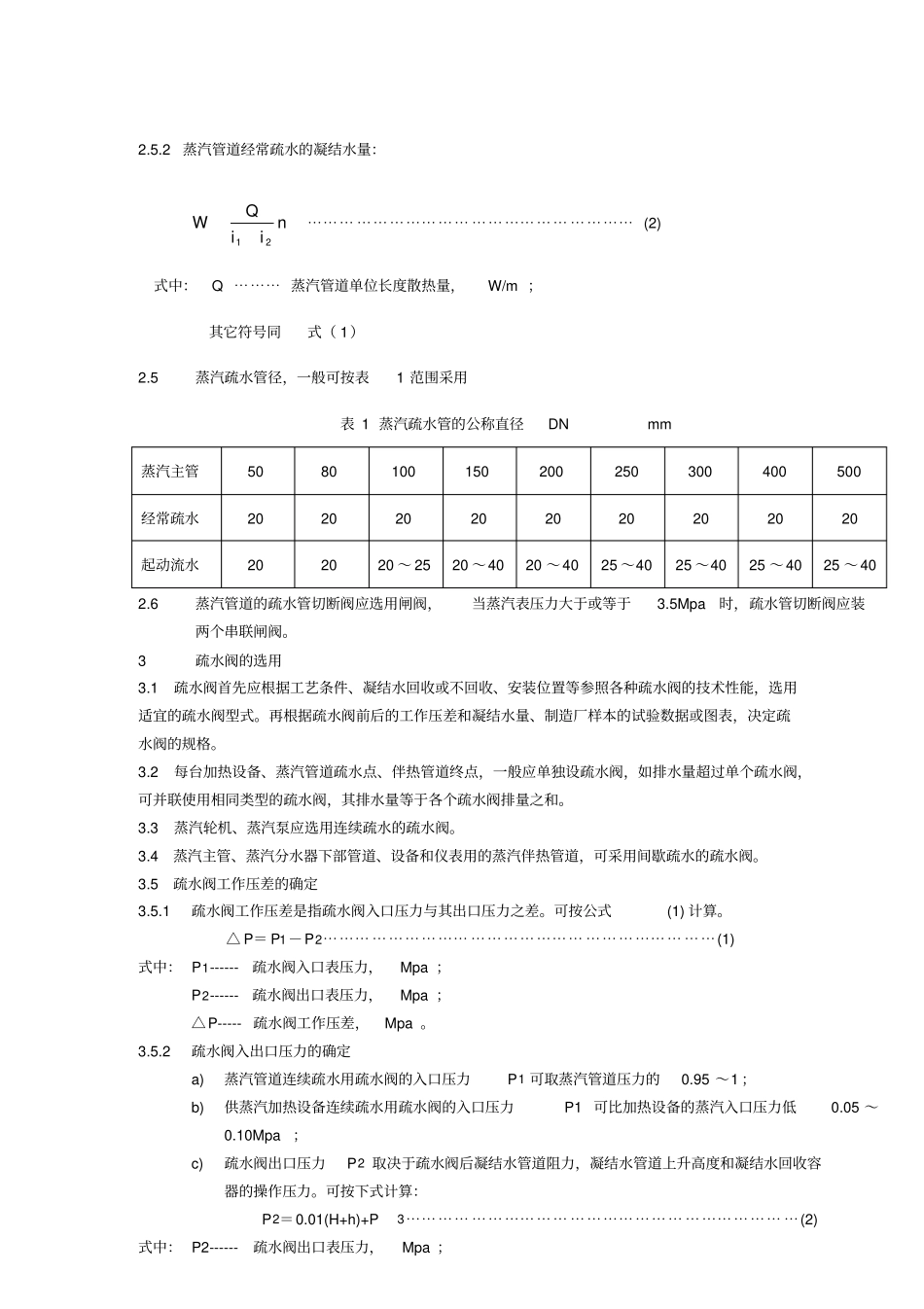

1范围本标准规定了蒸汽疏水方式、疏水阀的选用及其配管设计。本标准适用于石油化工装置内蒸汽加热设备（管道）的疏水设计和疏水阀的选用与配管设计。本标准不适用于凝结水回收和排放。2 蒸汽疏水2.1 蒸汽加热设备或管道的疏水一般有以下两种方式：a) 经常疏水：在运行过程中，所产生的凝结水通过疏水阀自动排出。b) 启动疏水：在启动、暖管过程中，所产生的凝结水通过阀门排出。2.2 蒸汽加热设备或管道的下列各处应设经常疏水；a) 蒸汽加热设备（如油罐加热器、换热器等）凝结水出口管道；b) 蒸汽分水器、扩容器下部；c) 饱和蒸汽管道的未端或最低点，立管下端以及蒸汽管网每隔200 ～300m处；d) 汽分配管下部；e) 蒸汽管道减压阀或（和）调节阀前；f)蒸汽伴热管未端。g)2.3 蒸汽加热设备或管道的下列各处应设启动疏水：a) 蒸汽设备或管道启动时有可能积水而又需要及时疏水的最低点；注：蒸汽设备指用蒸汽加热的设备及以蒸汽为动力的设备等。b) 分段暖管的管道未端（如蒸汽支管与主管相接的切断阀前）；c) 水平管段每隔100 ～150m处；d) 水平管道流量孔板前，但在允许最小直管长度内，不得装设疏水点；e) 过热蒸汽不经常流通的管道切断阀前、入塔汽提管道切断阀前；2.4 凡属 2.2 条 C 款规定的必须经常疏水处，均应在其管道下部设凝液包，其尺寸和要求按图卜巨图4执行。图 3 图 4 2.5 蒸汽管道的疏水量可按下列公式估算2.5.1 蒸汽管道起动疏水的凝结水量：niitCqtCqW6021222111⋯⋯ ⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯⋯⋯ (1) 式中： W ⋯⋯⋯ 凝结水量， kg/h; q 1⋯ ⋯⋯ 单位长度钢管质量或单个阀门质量，kg/m或 kg/ 个；q 2⋯⋯⋯ 单位长度钢管或单个阀门的保温材料质量，kg/m或 kg/ 个；C1⋯ ⋯⋯ 钢管的比热， kJ/(kg.k); 对于碳素钢可取C1=0.4689,合金钢C2 =0.4856 C2⋯ ⋯⋯ 保温材料比热，kJ／kg.k; 可近似地取C2=0.8374 △t 1⋯⋯⋯ 钢管升温速度，℃／ min ；，一般按5 ℃／ min 计算；△t 2⋯⋯⋯ 保温材料升温速度，℃／min ；一般取△ t 2＝△ 1/2 i1,i2 ⋯⋯ 操作压力下过热蒸汽的焓或饱和蒸汽的焓和饱和水的焓，kJ/kg ；n ⋯⋯⋯ 管道长度或阀门数量，m 或个。2.5.2 蒸汽管道经常疏水的凝结水量：niiQW21⋯⋯⋯ ⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯ (2) 式中：Q ⋯⋯⋯ 蒸汽管道单位长度散热量，W/m ；其它符号同式（ 1）2.5蒸汽疏水管径，一般可...
