蒸汽管道专项工程施工组织方案

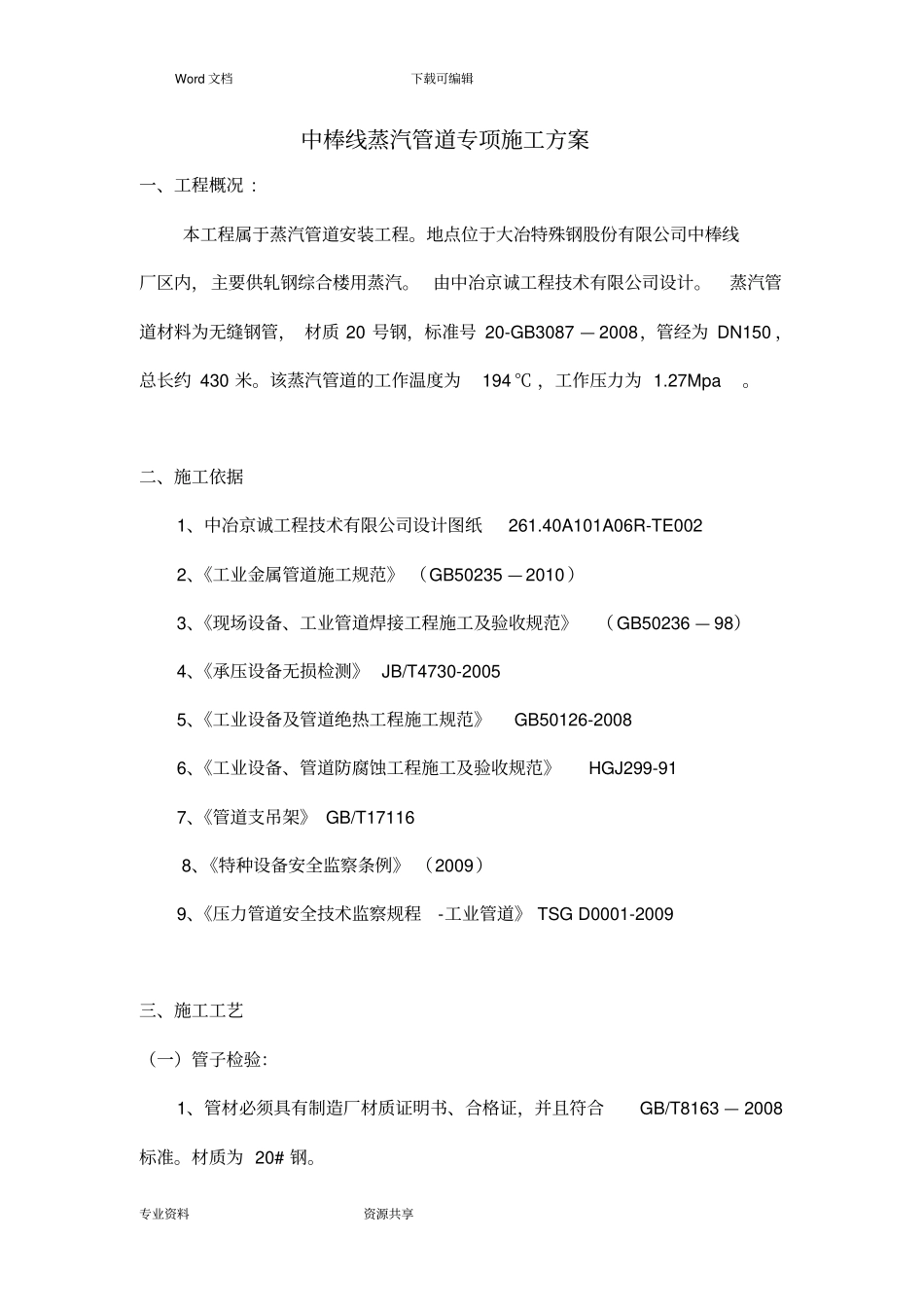

Word 文档下载可编辑专业资料资源共享中棒线蒸汽管道专项施工方案一、工程概况 : 本工程属于蒸汽管道安装工程。地点位于大冶特殊钢股份有限公司中棒线厂区内，主要供轧钢综合楼用蒸汽。 由中冶京诚工程技术有限公司设计。蒸汽管道材料为无缝钢管， 材质 20 号钢，标准号 20-GB3087 — 2008，管经为 DN150 ，总长约 430 米。该蒸汽管道的工作温度为194 ℃ ，工作压力为 1.27Mpa 。二、施工依据1、中冶京诚工程技术有限公司设计图纸261.40A101A06R-TE002 2、《工业金属管道施工规范》 （GB50235 — 2010 ）3、《现场设备、工业管道焊接工程施工及验收规范》（ GB50236 — 98）4、《承压设备无损检测》 JB/T4730-2005 5、《工业设备及管道绝热工程施工规范》GB50126-2008 6、《工业设备、管道防腐蚀工程施工及验收规范》HGJ299-91 7、《管道支吊架》 GB/T17116 8、《特种设备安全监察条例》 （2009）9、《压力管道安全技术监察规程-工业管道》 TSG D0001-2009 三、施工工艺（一）管子检验：1、管材必须具有制造厂材质证明书、合格证，并且符合GB/T8163 — 2008标准。材质为 20# 钢。范文范例学习指导word 整理版2、管子应进行逐根检查，其外径、壁厚允许偏差应符合钢管制造标准。3、管子必须进行外观检查，其表面不得有裂纹，重皮、毛刺,凹凸、缩口氧化铁等应予清除，无超过壁厚负偏差的锈蚀，麻点、凹坑及机械损伤等缺陷。（二）管件检验1、管件、管道组成件必须有产品合格证明书，并应按设计要求核对材质，型号和规格。2、管件外表面应无裂纹、缩孔夹渣、折迭、重皮等缺陷。3、管道壁厚尺寸测量，应不超过壁厚负偏差的锈蚀或凹陷。4、法兰、盲板密封面应平整、光洁，不得有裂纹，毛刺及径向沟槽。5、弯头采用热压无缝弯头，材质为20# 钢。（三）阀门检验；1、核对阀门制造厂的合格证书，型号、规格等，每一个阀门都应有一个合格证并要保存。2、每个阀门须进行单体强度压力试验和严密性试验，强度试验压力为公称压力（ 2.5Mpa ）的 1.5 倍即 3.75MPa ，试验介质：洁净水，试验时间不少于5分钟，以壳体填料无渗漏为合格；严密性试验压力为公称压力（2.5MPa ），试验介质：洁净水，试验时间不少于5 分钟，以阀瓣密封面不漏为合格。3、试验合格的阀门应做好标识，排净内部积水，用空气吹扫干净，并加盖封闭进出口，作好试验记录。（四）焊材检验1、焊条、焊丝应有产品合格证书，材质证明书。2、焊条...
