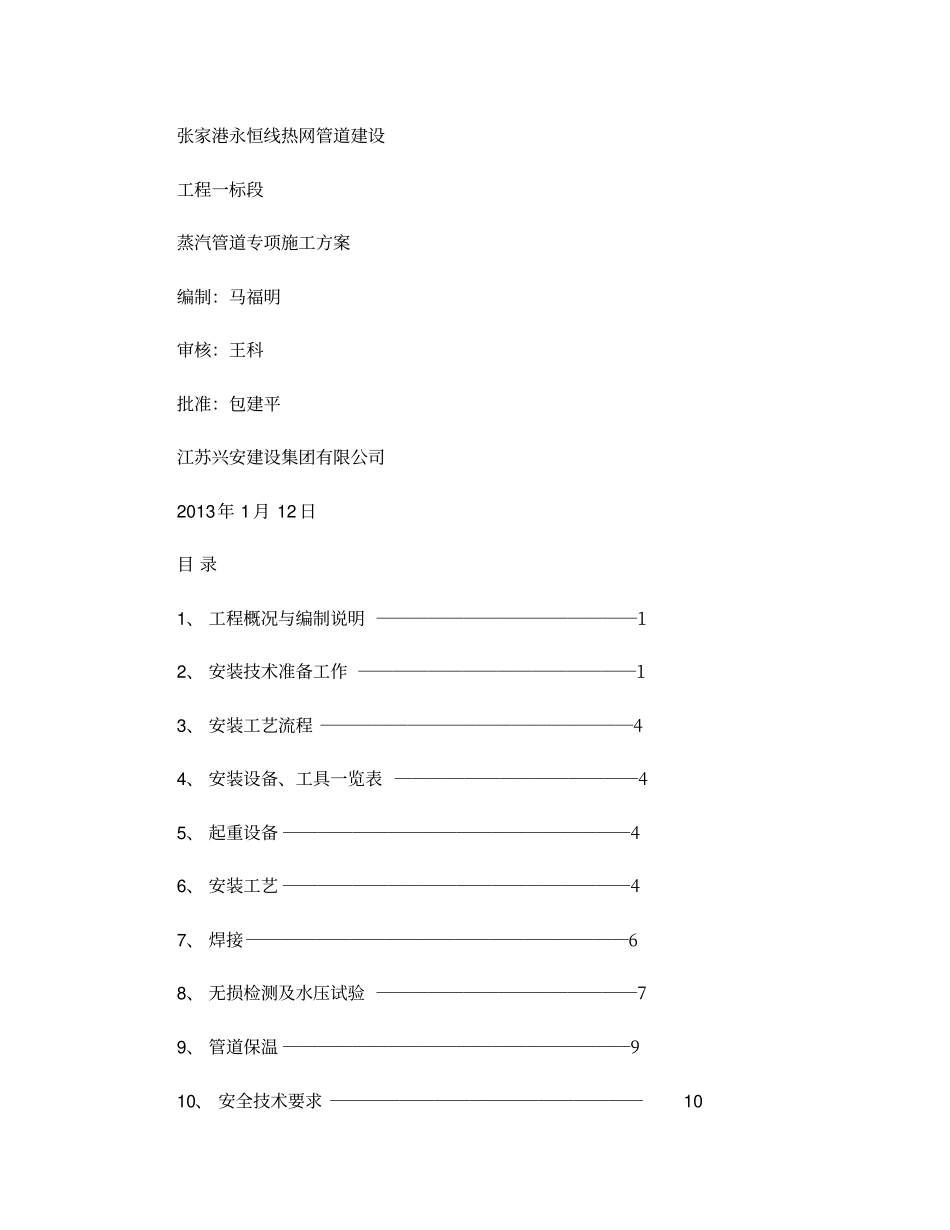

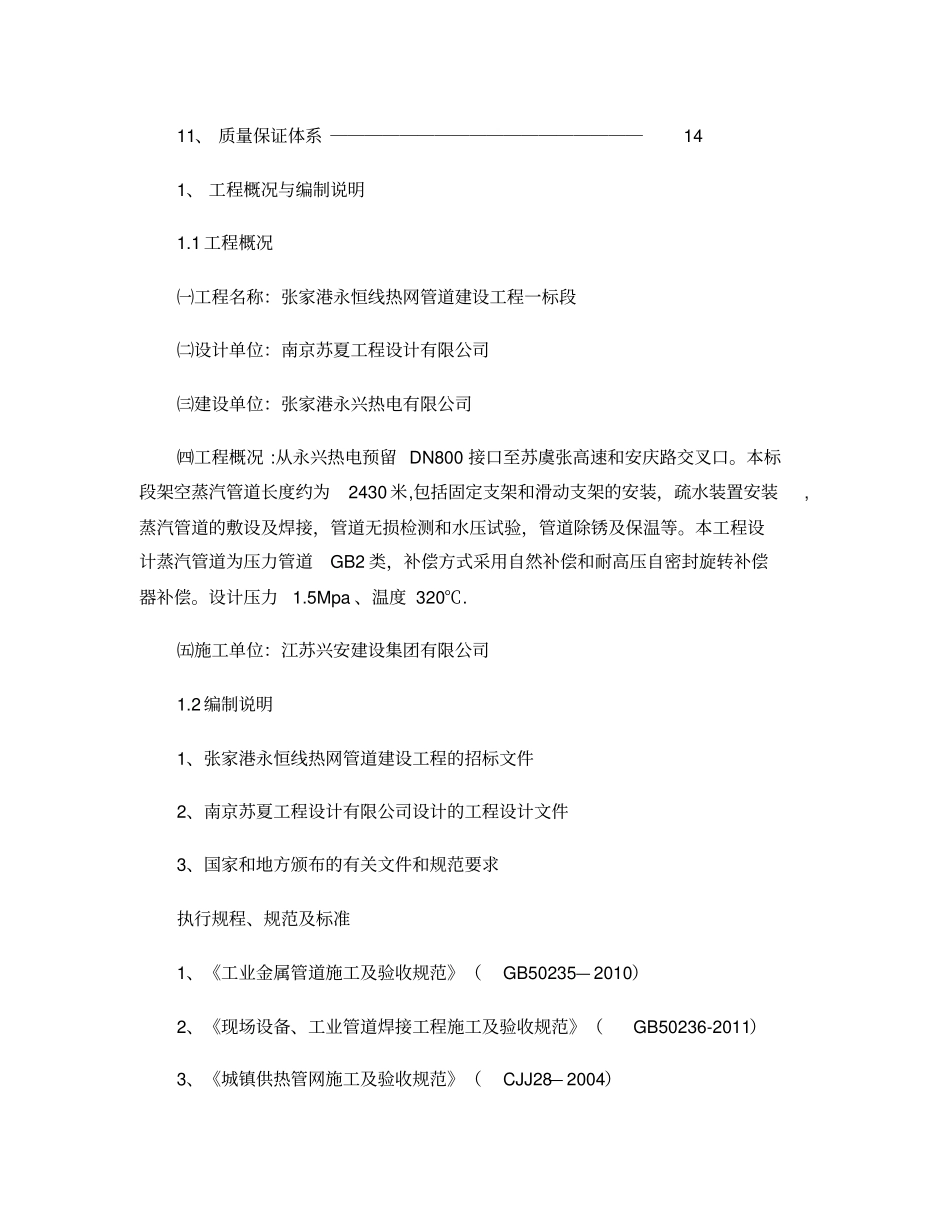

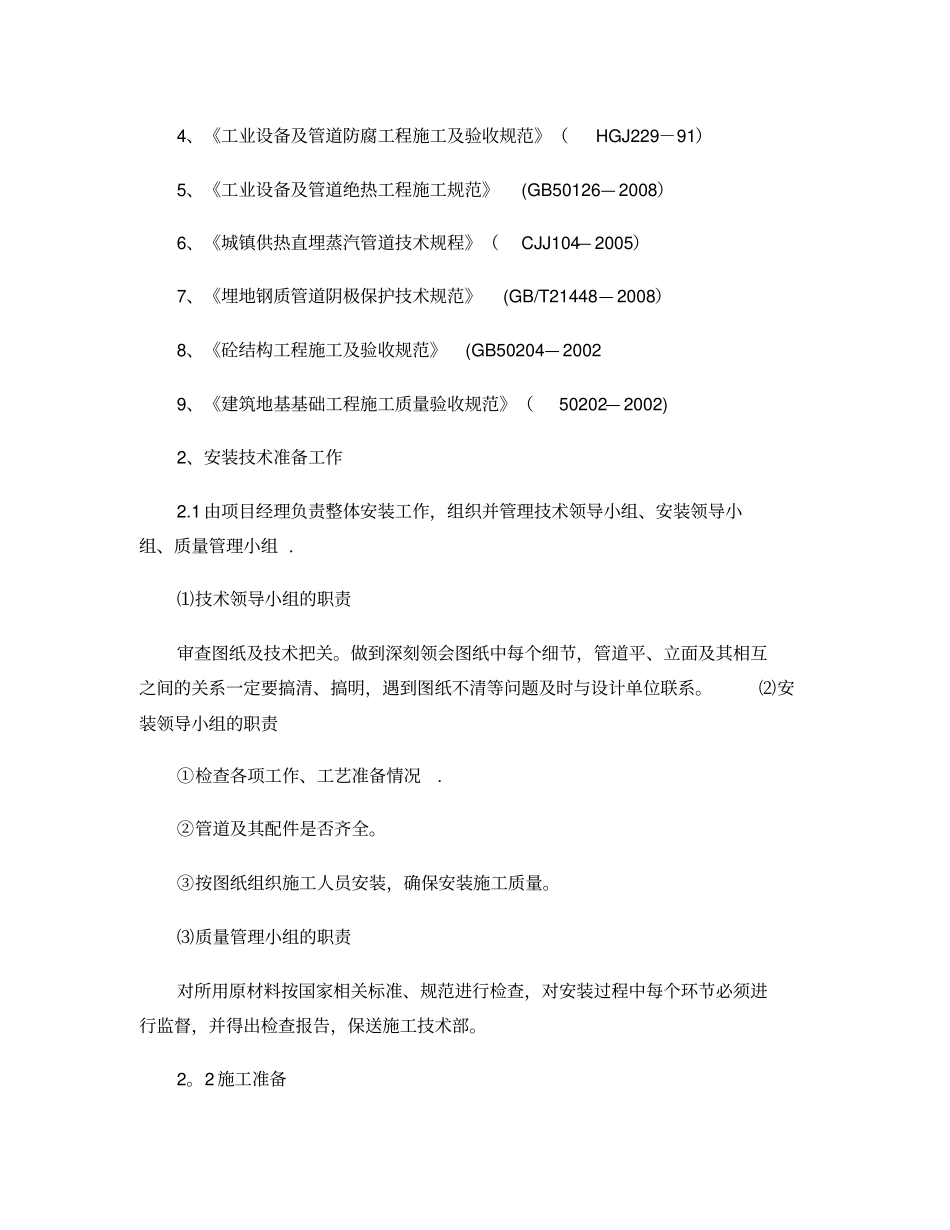

张家港永恒线热网管道建设工程一标段蒸汽管道专项施工方案编制：马福明审核：王科批准：包建平江苏兴安建设集团有限公司2013年 1 月 12 日目 录1、 工程概况与编制说明 ―――――――――――――――12、 安装技术准备工作 ――――――――――――――――13、 安装工艺流程 ――――――――――――――――――44、 安装设备、工具一览表 ――――――――――――――45、 起重设备 ――――――――――――――――――――46、 安装工艺 ――――――――――――――――――――47、 焊接 ――――――――――――――――――――――68、 无损检测及水压试验 ―――――――――――――――79、 管道保温 ――――――――――――――――――――910、 安全技术要求 ――――――――――――――――――1011、 质量保证体系 ――――――――――――――――――141、 工程概况与编制说明1.1 工程概况㈠工程名称：张家港永恒线热网管道建设工程一标段㈡设计单位：南京苏夏工程设计有限公司㈢建设单位：张家港永兴热电有限公司㈣工程概况 :从永兴热电预留 DN800 接口至苏虞张高速和安庆路交叉口。本标段架空蒸汽管道长度约为2430 米,包括固定支架和滑动支架的安装，疏水装置安装,蒸汽管道的敷设及焊接，管道无损检测和水压试验，管道除锈及保温等。本工程设计蒸汽管道为压力管道GB2 类，补偿方式采用自然补偿和耐高压自密封旋转补偿器补偿。设计压力1.5Mpa 、温度 320℃. ㈤施工单位：江苏兴安建设集团有限公司1.2 编制说明1、张家港永恒线热网管道建设工程的招标文件2、南京苏夏工程设计有限公司设计的工程设计文件3、国家和地方颁布的有关文件和规范要求执行规程、规范及标准1、《工业金属管道施工及验收规范》（GB50235— 2010）2、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）3、《城镇供热管网施工及验收规范》（CJJ28— 2004）4、《工业设备及管道防腐工程施工及验收规范》（HGJ229－91）5、《工业设备及管道绝热工程施工规范》(GB50126— 2008）6、《城镇供热直埋蒸汽管道技术规程》（CJJ104— 2005）7、《埋地钢质管道阴极保护技术规范》(GB/T21448— 2008）8、《砼结构工程施工及验收规范》(GB50204— 2002 9、《建筑地基基础工程施工质量验收规范》（50202— 2002) 2、安装技术准备工作2.1 由项目经理负责整体安装工作，组织并管理技术领导小组...
