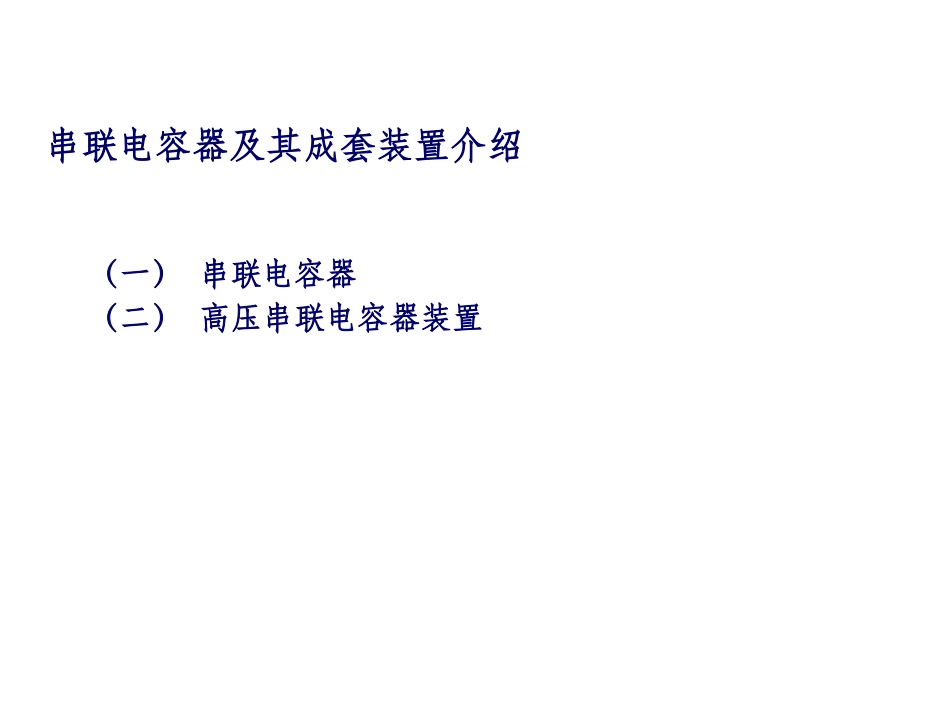

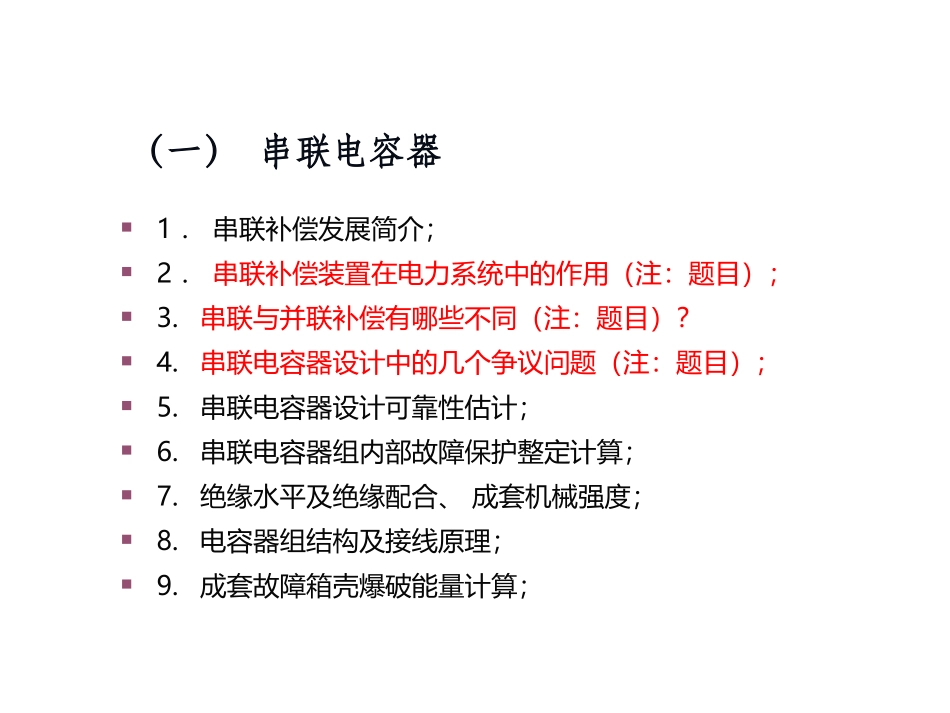

串联电容器及其成套装置介绍串联电容器及其成套装置介绍(一)串联电容器(二)高压串联电容器装置(一)串联电容器1.串联补偿发展简介;2.串联补偿装置在电力系统中的作用(注:题目);3.串联与并联补偿有哪些不同(注:题目)?4.串联电容器设计中的几个争议问题(注:题目);5.串联电容器设计可靠性估计;6.串联电容器组内部故障保护整定计算;7.绝缘水平及绝缘配合、成套机械强度;8.电容器组结构及接线原理;9.成套故障箱壳爆破能量计算;1串联补偿装置发展简介随着交流电力系统的发展,输、配电线路的长度不断增长,相应的线路阻抗随之增大,使线路的输送能力受到限制。在中低压电网中由于线路阻抗的增大,使电压质量不能保证,从而限制了线路的送电能力,在高压远距离输电线路上,很大的线路阻抗限制了系统的稳定极限。1920年,美国H.M.Hobart提出将电容器接在配电变压器上,以减轻变压器负荷。1928年3月,美国纽约电力和照明公司所属的一条33kV线路上,首先应用电容器,使线路的输送容量自33A提高到67A。但由于一些技术问题(如:电容器的过电压保护装置)没有得到解决,没有得到很大推广。1串联补偿装置发展简介•1950年在瑞典斯塔茨福(Stadsforsen)到哈尔斯堡(Hallsbery)480km的220kV线路上的阿尔夫塔(Alfta)建立了世界上第一条220kV的高压串联电容器站,安装容量31.4Mvar,补偿度20.4%。由于串联电容器的投入,线路输送容量从140MVA提高到175MVA,提高25%。•我国的串补自1954年起步,先后在东北(鸡密线、齐富线)、华北(张宣线)及浙江等地区的22kV及35kV装设串联电容器补偿装置。•1972年,我国330kV汤峪(固定式)串联补偿装置投入运行。•串补装置发展情况详见---我国串补装置一览表。我国串联补偿装置一览表站名三堡ⅠⅡ蔚县万全平果河池成碧百色三堡Ⅲ伊冯浑源上承姜奉节越南地点徐州河北张家口广西广西甘肃成县广西徐州冯屯山西浑源承德重庆奉节老街线路阳城淮安大同房山丰万顺天广贵广碧口成县罗平-百色马窝-百色阳城淮安伊敏冯屯内蒙北京上都承德万县-龙泉老街-安沛电压等级kV500500500500500220500500500500500500双回220类型固定串补固定固定可控串补固定可控串补固定串补固定可控串补固定固定串补固定串补固定串补安装组数2242212128222补偿度%40固35控550505041.4固30+控1534.9~46.6453570补偿容量/套Mvar50037225944440076295.41212529544.3326.6466.56*4539.42*4478.361097过电压保护系数2.32.32.3/2.42.32.32.25/2.352.32.32.3供货商西门子ABBNOKIAN西门子西门子电科院美国GE电科院电科院电科院电科院西门子电科院投运年份200020012003200320032004.1220052006200720082008.102006.82007.5串联电容器单元单元并串联10*4*2*2*211*8*2,10*2*26*2*26串*10*2*2*2额定电压kV8.8265.967.3/4.986.6154.38312.45额定容量kvar521736.7664/598722441367.4熔丝种类内熔丝内熔丝内熔丝内熔丝内熔丝内熔丝无熔丝箱壳尺寸mm343*178*699343*178*1140343*178*1000重量kg6210082/8894100制造商COOPERABBNOKIANCOOPERCOOPER西安ABB美国GEC00PERNOKIAN上海库柏我国串联补偿装置一览表站名桂林砚山建水忻都霍州沽源长-南-荆地点桂林灵山县云南文山州砚山县云南红河州建水县忻都线路墨江-红河神木-石家庄长治-南阳-荆门电压等级kV5005005005001000类型固定串补固定串补固定串补固定串补固定串补安装组数2(4分段)1(两分段)254组(远期12组)补偿度%35%20%补偿容量Mvar380.54*2297.44*31×960+2×720+1×600=(∑3000Mvar)过电压保护系数2.32.3供货商电科院电科院电科院电科院GE电科院投运年份予计09.320082012建串联电容器单元单元并串联4串19并额定电压kV6.15、6.25额定容量kvarCAM6.15-558-1CAM6.25-568-1熔丝种类内熔丝箱壳尺寸mm重量kg<90kg制造商桂容、西安ABB西安ABB西安ABB思源西安ABB南阳站2×720桂林-荆门、思源-长治1串联补偿装置发展简介按照补偿阻抗的可控性,串联电容补偿分为:固定串补(FSC)和可控串补(TCSC)。我国串补工程18个项目,可控串补:广西平果(西门子)、碧成、伊冯(电科院)。其余为固定串...
