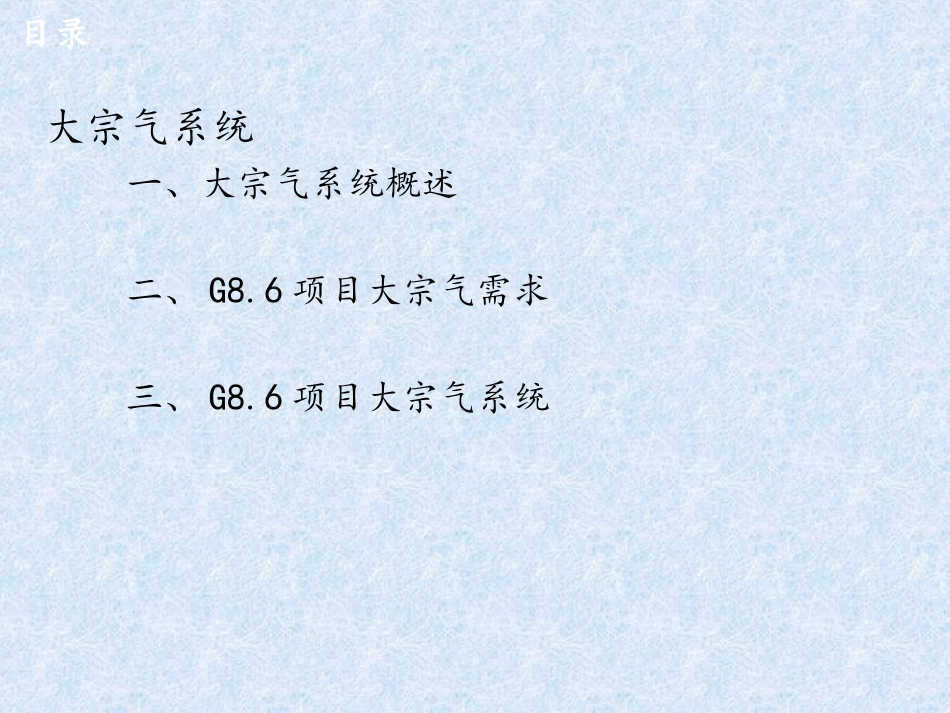

大宗气系统培训目录大宗气系统一、大宗气系统概述二、G8.6项目大宗气需求三、G8.6项目大宗气系统大宗气系统概述一、大宗气体大宗气体（BuckGas）包括：GeneralNitrogen普通氮气GN2GeneralArgon普通氩气GArGeneralOxygen普通氧气GO2GeneralHelium普通氦气GHeGeneralHydrogen普通氢气GH2ProcessNitrogen制程（工艺）氮气PN2ProcessArgon制程（工艺）氩气PArProcessOxygen制程（工艺）氧气PO2ProcessHelium制程（工艺）氦气PHeProcessHydrogen制程（工艺）氢气PH2大宗气系统概述一、大宗气体制造方法1、物理法：深冷分离法、变压吸附法、膜分离法。深冷分离法可获得氧、氮、氩气体及液体，纯度较高；变压吸附和膜分离法可获得氧气和氮气，纯度较低。2、化学法：还原反应、分解、裂解等。氢气的产生常用方法：一是天然气中的烷烃和水蒸汽发生化学反应，再通过变压吸附提取；二是通过电解制氢。氦气的产生：地球上的氦主要是放射性元素衰变的产物，在工业中可由某些含氦达1~7%的天然气中提取。大宗气系统概述二、大宗气系统（一）、大宗气系统包括：气站、纯化系统、过滤系统、压力调节系统、管路系统、计量系统及CQC系统。1、气站•气体生产装置（空分装置）•液态存储系统（液体储罐）和气化器•气体钢瓶组/拖车储罐•气体加压系统大宗气系统概述G8.6大宗气站位置布局餐厅4B厂房停车场大宗气系统概述2、气体纯化间及气体纯化系统纯化器将气体精制为高纯度气体供后端制程工艺使用。气体纯化器原理：a、是利用吸附原理直接将杂质吸附掉；b、是加入其它反应气体在催化剂在作用下与杂质气体进行反应生成可被吸附的物质，然后再进行吸附达到纯化的目的。大宗气系统概述G8.6大宗气4B纯化间布局大宗气系统概述3、气体过滤系统作用：去除气体中微粒物。原理：气体经过过滤器的滤芯，滤芯将大于滤芯缝隙的颗粒物截留。过滤器通常有压差显示，当压差达到一定时就需要更换滤芯。4、压力调节系统作用：通过压力调节系统使后端压力达到所要求的压力区间。大宗气系统概述4、压力调节系统原理：压力传感器测量被控压力，并转换成信号形式（电压、电流、位移、转角等）与给定压力值比较，产生偏差信号。偏差信号通过压力控制器作用到压力调节机构上，按照消除偏差的方向来改变被测点的压力，将其调节到给定的希望值。大宗气系统概述5、管路系统管路系统经主管路、分支管路、二次配管路最后连接至使用机台。6、计量系统计量系统是对气体的使用情况进行监测和管理。常用的有涡街流量计、孔板流量计、威力巴流量计等。7、CQC系统CQC系统用于在线侦测气体中的不纯物：H2O、O2、Particle、CO、CO2、CH4等。一、G8.6大宗气的需求12Phase1Phase2Total名称需求压力（MPa)平均流量(Nm3/h)峰值流量(Nm3/h)平均流量(Nm3/h)峰值流量(Nm3/h)平均流量(Nm3/h)峰值流量(Nm3/h)GN2≥0.6174391918330212332333548538813PN2≥0.61025.21025.22050.4GO2≥0.65599113203.4150270PO2≥0.66.320.96.320.912.641.7PAr≥0.66.320.16.320.18.631.9PHe≥0.60.052.20.052.20.13.8PH2≥0.62.918.93.018.94.636.4G8.6大宗气系需求13氮气供需求量及时间爬坡曲线月份Nm3/hrSep-170.0Oct-171001.3Nov-171201.5Dec-171401.8Jan-181501.9Feb-182202.8Mar-185006.4Apr-187209.2May-189412.0Jun-1814017.9Jul-1821026.8Aug-1825031.9Sep-1826033.2Oct-1828035.7Nov-1828035.7Dec-1830038.3Jun-1936046.0氮气预估爬升量0.05000.010000.015000.020000.025000.030000.035000.040000.0Sep-17Oct-17Nov-17Dec-17Jan-18Feb-18Mar-18Apr-18May-18Jun-18Jul-18Aug-18Sep-18Oct-18Nov-18Dec-18Jan-19Feb-19Mar-19Apr-19May-19Jun-19FlowRateTime氮气在制氮机未投运前的供应依靠200m3的高压液氮储罐来保证，液氮蒸发成气态比例约为1：646，200m3的液氮按80%的充装可以提供约129200m3的氮气。G8.6大宗气系需求14常用大宗气液态气态换算Nm3KGLTONm3KGLTO液氮11.2511.547液氩11.7841.2800.80011.2370.56110.7170.6460.80810.7811.3941799.610001237.0051560.51000717.4861液氧11.4291.251液体二氧化碳0.70010.87510.0010.8001.1431699.61000875.0471458.81...
