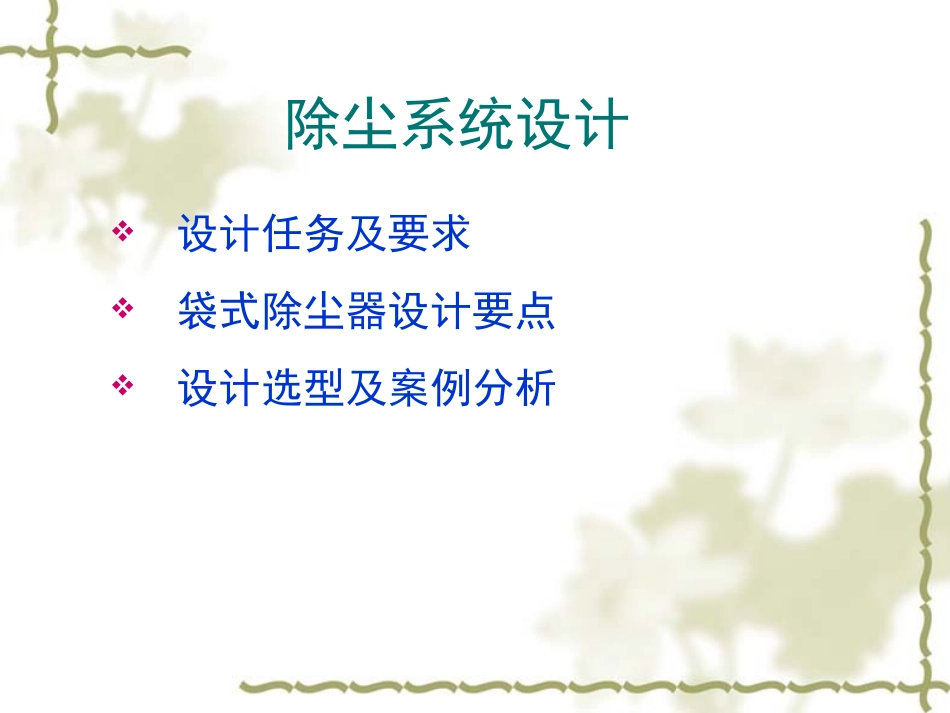

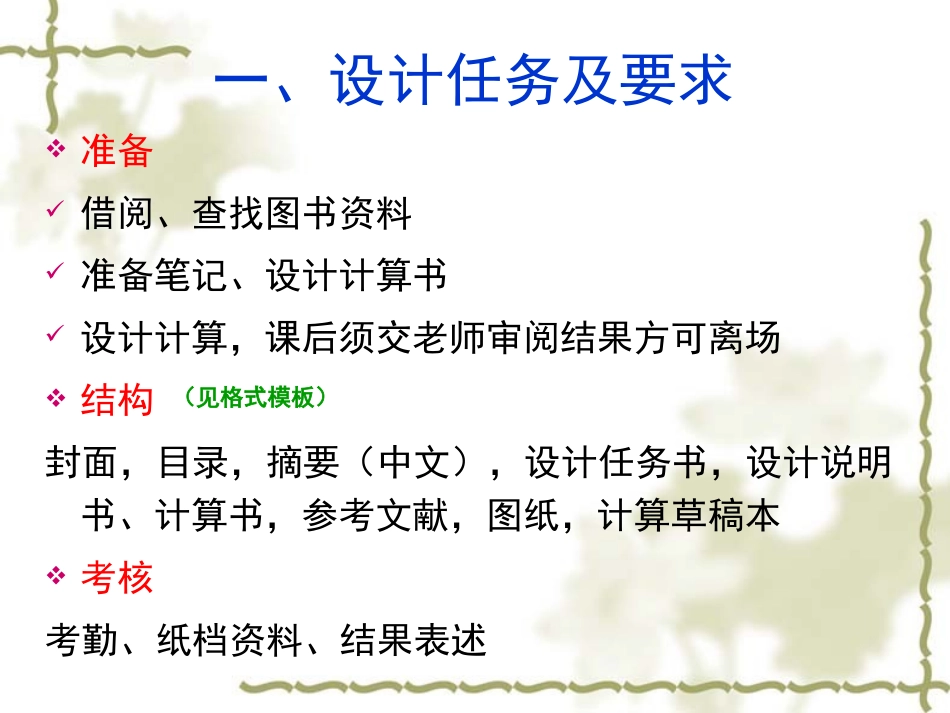

除尘系统设计设计任务及要求袋式除尘器设计要点设计选型及案例分析除尘系统设计一、设计任务及要求准备借阅、查找图书资料准备笔记、设计计算书设计计算，课后须交老师审阅结果方可离场结构封面，目录，摘要（中文），设计任务书，设计说明书、计算书，参考文献，图纸，计算草稿本考核考勤、纸档资料、结果表述（见格式模板）试计算蒸汽量为20t/h燃煤锅炉的烟气排放量、烟尘及SO2排放浓度。已知：燃煤组成如下：C=65.7%，灰分18.1%，S=1.7%，H=3.2%，水分=9.0%，O=2.3%（含N量不计），锅炉热效率=75%，空气过剩系数为1.2，低位发热量=20939KJ/Kg，水的蒸发热为2570.8KJ/Kg，烟尘排放因子为30%。解：(1)锅炉燃煤量据已知条件，可得蒸发量为20t/h的锅炉需热量：2570.8kJ/kg×20t/h×103=51.4×106kJ/h需煤量：51.4×106kJ/h/（20939kJ/kg×75%）=3.3×103kg/h=3.3t/h已知：20t/h燃煤锅炉，热效率=75%，空气过剩系数为1.2，低位发热量=20939kJ/kg，水的蒸发热为2570.8kJ/kg燃煤组成：C=65.7%，灰分18.1%，S=1.7%，H=3.2%，水分=9.0%，O=2.3%（含N量不计）,空气过剩系数1.2(2)烟气排放量及组成（以1Kg燃煤为基础）：表2-1煤的成分分析（以1Kg煤为基础)成分重量g物质的量mol需氧量mol烟气组成molC65754.7554.75CO2：54.75S170.530.53SO2：53H32328H2O：16O231.44-0.72——H2O9050H2O：5灰分181——0烟尘：100×18%(2)烟气排放量及组成（以1Kg燃煤为基础）：VO20=54.75+0.53+8-0.72=62.56mol/Kg煤Va0=62.56×（3.76+1）=297.79mol/Kg煤=6.67Nm3/Kg煤理论空气量下烟气组成(mol/Kg煤)：CO2:54.75，SO2：0.53，H2O：（16+5）=21，N2：62.56×3.76=234.23Vf0=54.75+0.53+21+234.23=311.51mol/Kg=6.98Nm3/Kg煤Vf=6.98+6.67×（1.2-1）=8.31Nm3/Kg煤3.3t/h煤燃烧产生的烟气量：3.3×103×8.31=2.74×104Nm3/h烟尘排放因子30%烟气组成：锅炉大气污染物排放标准（二级标准）：烟尘≦200mg/m3，SO2900mg/m≦3根据物料衡算，得到：除尘器效率=（6534-200）/6534=96.9%除尘量：（6534-200）×2.74×104×10-6=172（Kg/h）3333/6534%3031.810181/408231.8/106453.02mmgCmmgCSO烟尘根据物料衡算，得到：脱硫效率=（4082-900）/4082=77.95%脱硫量：（4082-900）×2.74×104×10-6=79（Kg/h）设计任务及要求袋式除尘器设计要点设计选型及案例分析除尘系统设计设计内容：2.1选型2.2滤袋尺寸及布置2.3清灰制度及构件2.4进、出气口尺寸2.5灰斗尺寸2.6外壳2.7技术参数计算二、袋式除尘器设计要点清洁气体出口灰斗滤袋清洁气体一侧含尘气体入口固定孔板典型机械振动式布袋除尘器2.1选型根据“袋式除尘器分类及规格性能表示方法”的国家标准，袋式除尘器分为五类。清灰方法是袋式除尘器分类的主要标志。（1）机械振动类（2）分室反吹类（3）喷嘴反吹类（4）振动、反吹并用类（5）脉冲喷吹类二、袋式除尘器设计要点2.2滤袋尺寸及布置（1）滤布面积：A=Q/60VF（2）单只滤袋面积：（3）袋子只数：二、袋式除尘器设计要点dlaaAn注意事项：目前国产的布袋除尘(小型布袋除尘机组除外)产品样本规定的过滤风速，大都在2.5m/min以下，较为普遍的是在1.0～1.5m/min范围；大布袋在1.0m/min以下；脉冲袋式除尘器过滤风速一般<3.0m/min，超过4m/min较少见。2.2滤袋尺寸及布置（4）滤料选择：气体和粉尘为酸性和中性时，最好使用对大部分无机酸和有机酸具有抵抗性的、以聚酯和聚丙烯为原料的滤料。当烟气温度超过80℃，聚丙烯材料会老化。聚酯材料在过滤碱性气体时，在温度和湿度影响下，会遇水分解，通常可改用尼龙滤料。聚四氟乙烯滤料性能优越，但价格昂贵，适用范围要受到一定的限制，故选择时要特别慎重。二、袋式除尘器设计要点粉尘-滤料选择2.2滤袋尺寸及布置（5）滤袋布置：根据型号选择悬吊、内嵌设计原则：滤袋间中心距a,b：d+(40-60)mm相邻两组通道宽度：S=d+（600-800）mm袋与袋之间的距离大于优质除尘花板直径的2/5(不小于50mm）。除尘器花板既要承受系统负压,又要承受滤袋,粉尘层及袋笼的重量。二、袋式除尘器设计要点2....
