地热供暖自控系统设计VIP免费

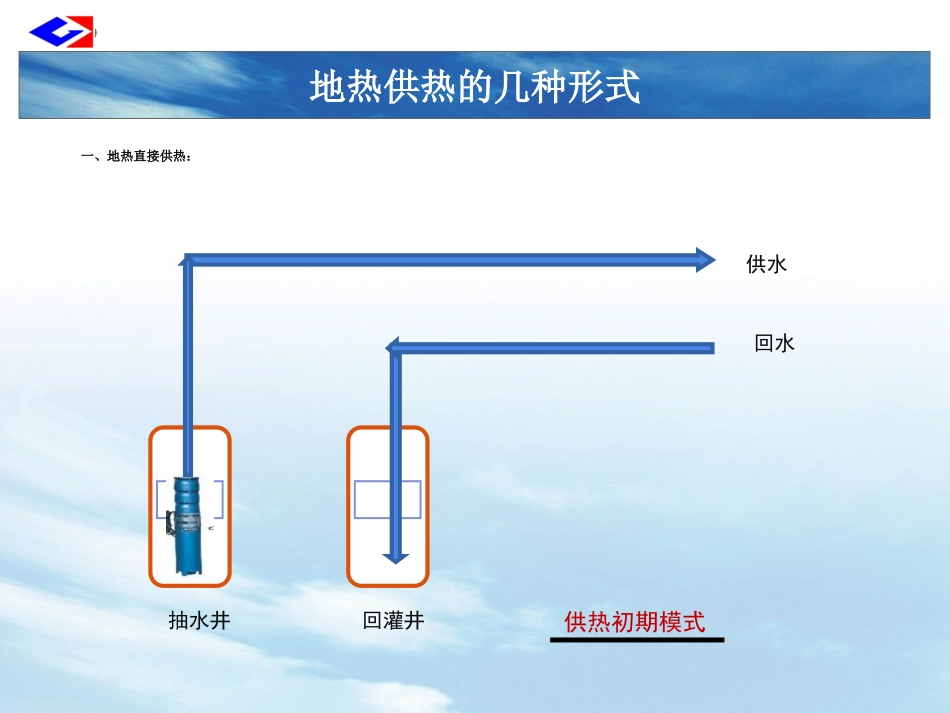

LOGO地热供暖自控系统设计北京国科天创建筑设计院有限责任公司2015年03月LOGO目录供热形式分析1地热供热的监控要点2供热的自控系统主要功能说明3自控系统软件需具备的功能4华清安泰自控系统辅助功能设计5设计建议及案例展示6LOGO地热供热的几种形式一、地热直接供热：回水供热初期模式供水抽水井回灌井LOGO地热供热的几种形式二、地热间接供热：回水地热间接供热模式供热循环泵供水供热板换抽水井回灌井LOGO地热供热的几种形式三、地热与热泵结合供热方式：回水地热梯级利用供热循环泵板式换热器供水热泵机组回水供水抽水井回灌井供热循环泵LOGO地热供热的监控要点一、地热间接供热监测数据：温度、压力、流量回水监测数据：末端供水温度、压力、流量。末端回水温度、流量。地热井出水温度、压力、流量。地热井回水温度、压力。供水供热板换抽水井回灌井TPFTPTPTPFLOGO地热供热的监控要点二、地热供热监测数据：循环泵水泵的监测数据循环泵监测数据：开关状态（DI）;手自动状态（DI）;故障报警（DI）;启停控制（DO）;运行频率控制（AO）;运行频率反馈（AI）;供热循环泵LOGO地热间接供热的监控要点三、地热供热监测数据：潜水泵监测内容潜水泵潜水泵监测数据：开关状态（DI）;手自动状态（DI）;故障报警（DI）;启停控制（DO）;运行频率控制（AO）;运行频率反馈（AI）;LOGO阀门开关阀：打开控制（DO）;关闭控制（DO）;开状态反馈（DI）;关状态反馈（DI）;调节阀阀门开度控制（AO）;阀门开度控制反馈（AI）;四、地热供热监测数据：阀门监测内容地热间接供热的监控要点LOGO热泵机组五、地热供热监测数据：热泵机组监测地热供热的监控要点热泵机组监测数据：机组开关状态（DI）;故障报警（DI）;机组启停控制（DO）;通过通讯监测数据：蒸发器温度、压力;冷凝器温度、压力;机组设定温度;机组的运行时间;LOGO补水系统六、地热供热监测数据：补水系统监测数据地热供热的监控要点补水泵监测数据：开关状态（DI）;手自动状态（DI）;故障报警（DI）;启停控制（DO）;运行频率控制（AO）;运行频率反馈（AI）;其它监测数据：补水压力;安全阀状态和开关控制;LOGO一、硬件结构搭建地热供热的自控系统要点中央监控机打印机通讯卡通讯卡阀门水泵机组锅炉调节阀下位控制站下位分控制站中央管理站变频器上位机部分：中央监控主机工艺流程显示部分通讯设备打印机下位机部分：主控制器;其它接口设备;能够完成换热站基本控制的所有监测和控制功能LOGO二、热交换控制地热供热的自控系统要点二次回水温度控制一次供水阀门的开度二次回水供热循环泵二次供水供热板换mT控制器一次回水一次供水LOGO三、循环泵的控制地热供热的自控系统要点根据水泵的运行时间启动水泵，故障时备用水泵自动切换用户1#2#3#供热循环泵接板换LOGO地热供热的自控系统要点四、地热梯级利用：板式换热器热泵机组抽水井回灌井末端用户T频率控制器根据回灌温度控制潜水泵出水量LOGO地热供热的自控系统要点五、热泵机组蒸发器进水控制：热泵机组末端用户Tm控制器自动调节蒸发器侧供水温度，满足机组运行条件。地热供热LOGO地热供热的自控系统要点六、自控系统中的设备运行状态显示：如在界面中设备为绿色代表设备正常运行；如在界面中设备为灰色代表设备停止状态；如在界面中设备为红色闪烁代表设备处于故障状态。当故障时可发出声光提示。报警运行停止运行停止报警运行停止LOGO地热供热的自控系统要点七、自控系统中的设备连锁控制：根据系统的工艺要求，顺序启停系统设备，同时实时检测系统设备的运行工况进行逻辑判断及处理。故障出现时自动投入备用设备。LOGO自控系统软件需具备的功能一、自控系统的控制方式：不仅能根据工况自动启停设备，还能根据控制目标不断调控系统运行参数。当第一层面失效或因操作者对系统有非常规操作要求时，可在上位机的图形接口上利用鼠标的点击启动或关闭任意设备。所有的设备具有手自动转换开关，在特殊情况下可以不依赖自动系统，由人为手动开启全自动层面潜水泵上位手动潜水泵配电柜手动LOGO自控系统软件需具备的功能二、显示工艺流程：动画显示整个系统的工艺流程，所有设备的运行情况一目了然。LOGO自...
