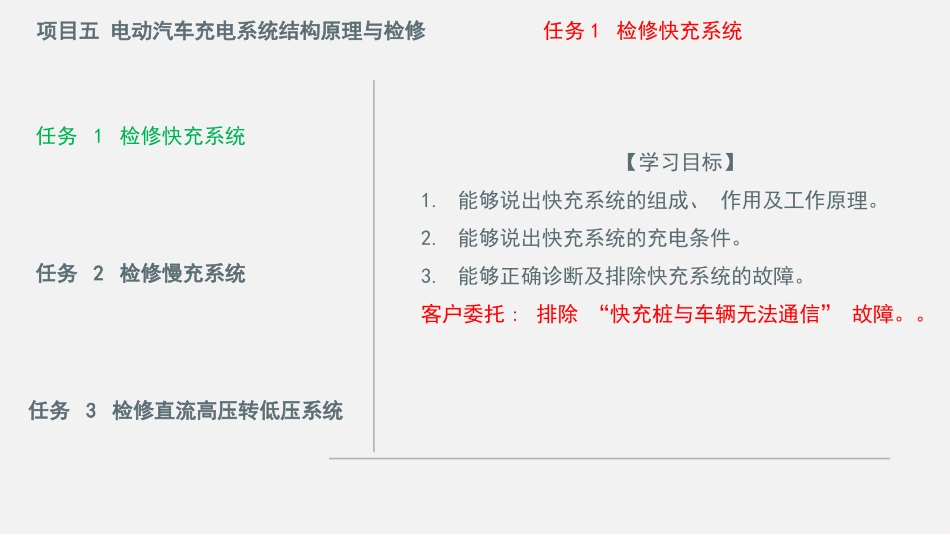

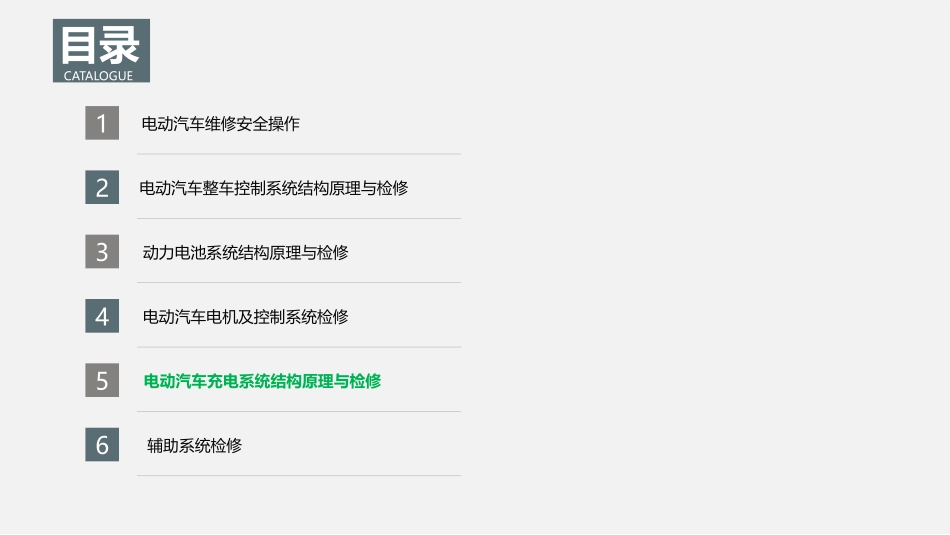

刘威陈荣梅宫英伟胡海玲编机械工业出版社电动汽车构造、原理、与检修1电动汽车维修安全操作2电动汽车整车控制系统结构原理与检修3动力电池系统结构原理与检修4电动汽车电机及控制系统检修5电动汽车充电系统结构原理与检修6辅助系统检修目录CATALOGUE项目五电动汽车充电系统结构原理与检修任务1检修快充系统任务1检修快充系统【学习目标】1.能够说出快充系统的组成、作用及工作原理。2.能够说出快充系统的充电条件。3.能够正确诊断及排除快充系统的故障。客户委托:排除“快充桩与车辆无法通信”故障。。任务2检修慢充系统任务3检修直流高压转低压系统项目五电动汽车充电系统的结构原理与检修任务1检修快充系统任务描述王先生看到自己车的电动汽车剩余电量只有20%,于是赶快将车开到就近的充电站进行快充,结果不凑巧的事情发生了:快充桩与车辆无法通信,王先生重复操作了几次,均存在同样的问题,于是将车开往4S店进行维修。充电系统是纯电动汽车主要的能源补给系统,为保障车辆持续行驶提供动力能源,根据动力蓄电池的实时状态控制起动充电和停止充电,根据动力蓄电池的电量、温度控制充电电流的调节和蓄电池加热。充电系统有常规充电和快速充电两种充电方式,也称为慢充和快充,车主可根据充电时长需求来选择充电方式。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统右图所示为吉利帝豪EV450电动汽车充电系统的组成和功能框图。其充电功能由整车控制器来控制完成,参与充电的高压部件有车载充电机、电机控制器、动力蓄电池和快、慢充电口。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统一、快充系统的结构组成快充系统也称为直流充电系统,一般使用工业380V三相电,通过功率变换后,直接将高压大电流通过动力蓄电池高压线束给动力蓄电池充电。快充系统主要部件有:供电设备(快充桩)、快充口、快充线束、高压控制盒、动力蓄电池高压线束、动力蓄电池等。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统1.供电设备—快充桩由于直流充电桩可直接为电动汽车的动力蓄电池充电,一般采用三相四线制或三相三线制供电,输出的电压和电流可调范围大,因此可以实现电动汽车快速充电。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统2.快充口快充口通过快充枪及连接线束与快充桩相连。电动汽车传导充电用连接装置有相应的国家统一标准。快充口端子如所示。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统3.快充线束快充线束指连接快充口到高压控制盒之间的线束或者快充口到动力蓄电池的线束。比亚迪e6电动汽车快、慢充线束位置如图所示,其中快充线束连接到高压配电盒(高压控制盒)。也有的车型快充线束直接连接到动力蓄电池。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统吉利EV450电动汽车连接动力蓄电池的快充线束和插座如图所示。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统北汽EV160电动汽车快充线束项目五电动汽车充电系统的结构原理与检修任务1检修快充系统4.快充系统的网络连接快充网络包括RMS数据采集终端、BMS、DC-CHM快充桩和诊断接口。充电过程中,VCU实时监控充电过程,对异常情况进行紧急充电停止,以及部分信息的仪表显示、监控平台信息上传。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统5.高压控制盒高压控制盒的功能是完成动力蓄电池电源的输出及分配,实现对支路用电器的保护及切断。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统高压控制盒及其相关部件连接电路项目五电动汽车充电系统的结构原理与检修任务1检修快充系统6.高、低压互锁信号电路互锁信号电路的作用是监测高压线束连接情况,当某个高压插件未插到位时,动力蓄电池会切断高压电源。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统高、低压互锁常见问题有某个高、低压插件互锁端子缺失或退针,未装配或未装配到位。项目五电动汽车充电系统的结构原理与检修任务1检修快充系统7.快充系统的工作原理(1)快充系统工作原理项目五电动汽车充电系统的结构原理与检修任务1检修快充系统(2)快充系统充电条件快充系统完成正常充...
