电能计量装置精讲VIP免费

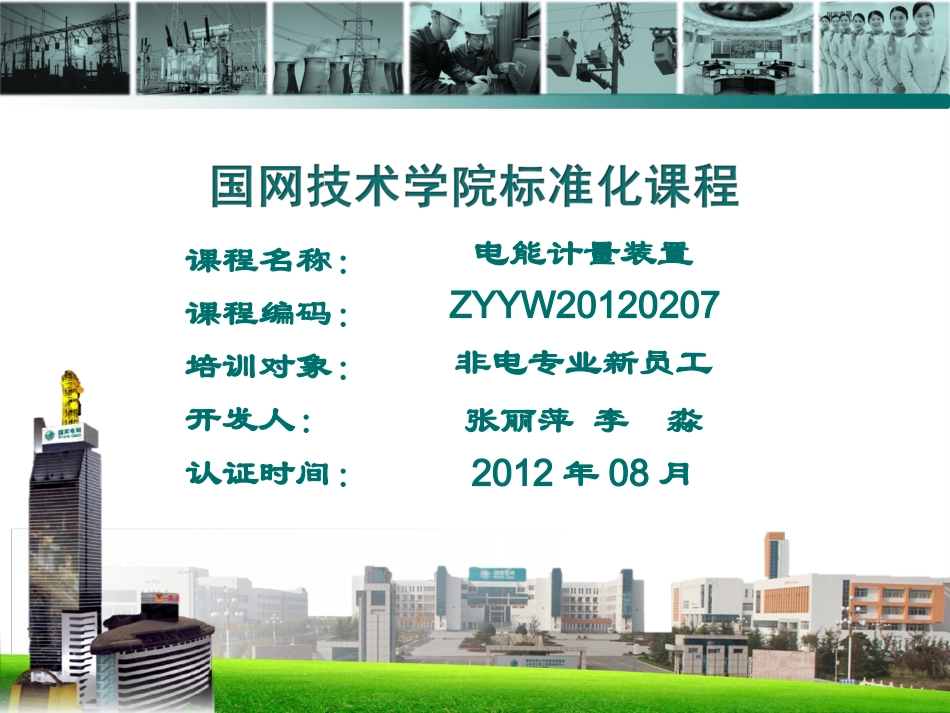

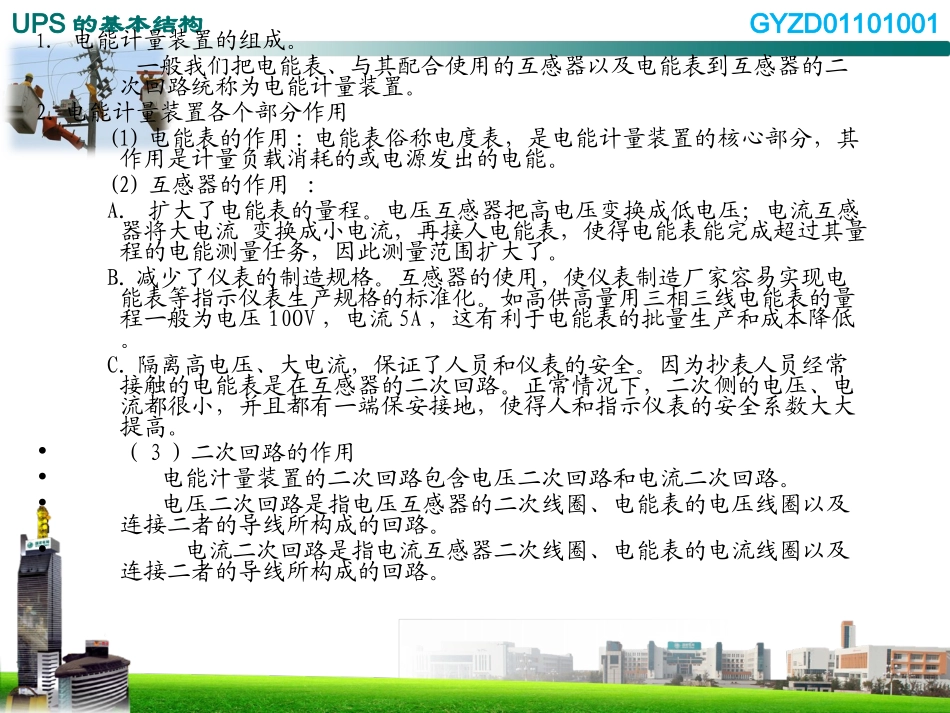

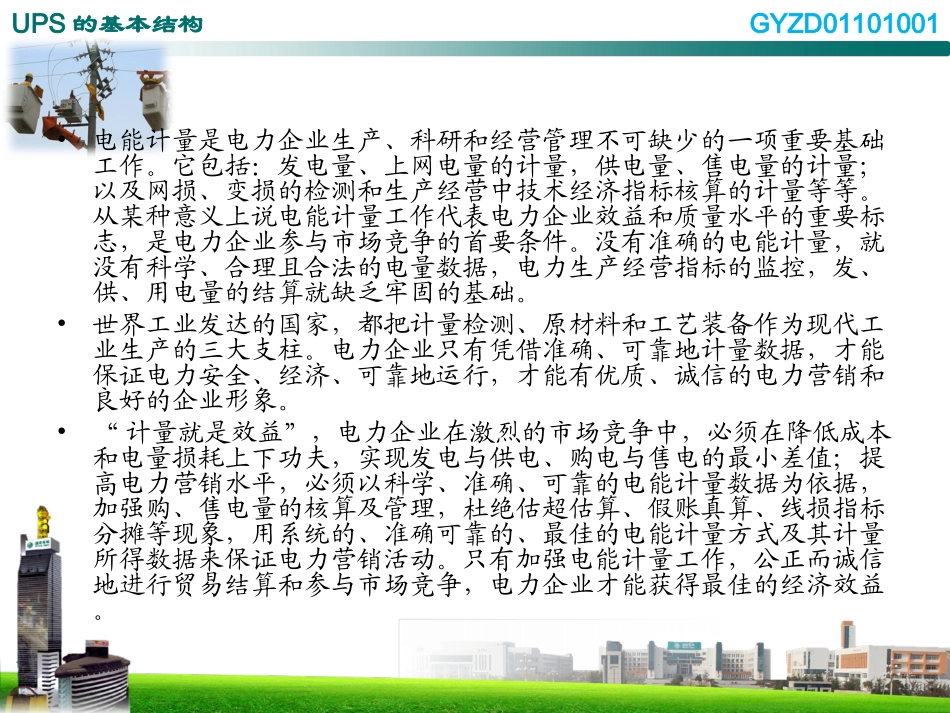

课程名称：课程编码：培训对象：开发人：认证时间：电能计量装置非电专业新员工张丽萍李淼2012年08月ZYYW20120207课程名称:20pt颜色:国网绿字体:隶书加粗中文标题:30-32pt颜色:黑色字体:黑体中文正文:18-20pt子目录(2-5级):18pt颜色:黑色字体:细黑体UPS的基本结构GYZD01101001•电能计量是电力企业生产、科研和经营管理不可缺少的一项重要基础工作。它包括：发电量、上网电量的计量，供电量、售电量的计量；以及网损、变损的检测和生产经营中技术经济指标核算的计量等等。从某种意义上说电能计量工作代表电力企业效益和质量水平的重要标志，是电力企业参与市场竞争的首要条件。没有准确的电能计量，就没有科学、合理且合法的电量数据，电力生产经营指标的监控，发、供、用电量的结算就缺乏牢固的基础。•世界工业发达的国家，都把计量检测、原材料和工艺装备作为现代工业生产的三大支柱。电力企业只有凭借准确、可靠地计量数据，才能保证电力安全、经济、可靠地运行，才能有优质、诚信的电力营销和良好的企业形象。•“计量就是效益”，电力企业在激烈的市场竞争中，必须在降低成本和电量损耗上下功夫，实现发电与供电、购电与售电的最小差值；提高电力营销水平，必须以科学、准确、可靠的电能计量数据为依据，加强购、售电量的核算及管理，杜绝估超估算、假账真算、线损指标分摊等现象，用系统的、准确可靠的、最佳的电能计量方式及其计量所得数据来保证电力营销活动。只有加强电能计量工作，公正而诚信地进行贸易结算和参与市场竞争，电力企业才能获得最佳的经济效益。课程名称:20pt颜色:国网绿字体:隶书加粗中文标题:30-32pt颜色:黑色字体:黑体中文正文:18-20pt子目录(2-5级):18pt颜色:黑色字体:细黑体UPS的基本结构GYZD011010011.电能计量装置的组成。一般我们把电能表、与其配合使用的互感器以及电能表到互感器的二次回路统称为电能计量装置。2.电能计量装置各个部分作用(1)电能表的作用:电能表俗称电度表，是电能计量装置的核心部分，其作用是计量负载消耗的或电源发出的电能。(2)互感器的作用:A.扩大了电能表的量程。电压互感器把高电压变换成低电压；电流互感器将大电流变换成小电流，再接人电能表，使得电能表能完成超过其量程的电能测量任务，因此测量范围扩大了。B.减少了仪表的制造规格。互感器的使用，使仪表制造厂家容易实现电能表等指示仪表生产规格的标准化。如高供高量用三相三线电能表的量程一般为电压10OV，电流5A，这有利于电能表的批量生产和成本降低。C.隔离高电压、大电流，保证了人员和仪表的安全。因为抄表人员经常接触的电能表是在互感器的二次回路。正常情况下，二次侧的电压、电流都很小，并且都有一端保安接地，使得人和指示仪表的安全系数大大提高。•（3）二次回路的作用•电能汁量装置的二次回路包含电压二次回路和电流二次回路。•电压二次回路是指电压互感器的二次线圈、电能表的电压线圈以及连接二者的导线所构成的回路。•电流二次回路是指电流互感器二次线圈、电能表的电流线圈以及连接二者的导线所构成的回路。课程名称:20pt颜色:国网绿字体:隶书加粗中文标题:30-32pt颜色:黑色字体:黑体中文正文:18-20pt子目录(2-5级):18pt颜色:黑色字体:细黑体UPS的基本结构GYZD011010011电能计量基本知识UPS的基本结构GYZD01101001课程名称:20pt颜色:国网绿字体:隶书加粗中文标题:30-32pt颜色:黑色字体:黑体中文正文:18-20pt子目录(2-5级):18pt颜色:黑色字体:细黑体UPS的基本结构GYZD01101001•1.电能表分类•（1）按使用电源性质分类：可分为交流电能表和直流电能表；•其中交流电能表主要有以下种类：单相电能表、三相三线电能表、三相四线电能表和最大需量电能表。•（2）按结构和原理分类：可分为机电式电能表和电子式电能表；•（3）按用途分类：可分为工业与民用电能表及特殊用途电能表。课程名称:20pt颜色:国网绿字体:隶书加粗中文标题:30-32pt颜色:黑色字体:黑体中文正文:18-20pt子目录(2-5级):18pt颜色:黑色字体:细黑体UPS的基本结构GYZD011010011电能计量基本知识课程名称:20pt颜色:国网绿字体:隶书加粗中文标题:30-32pt颜色:黑色字体:黑体中文...
