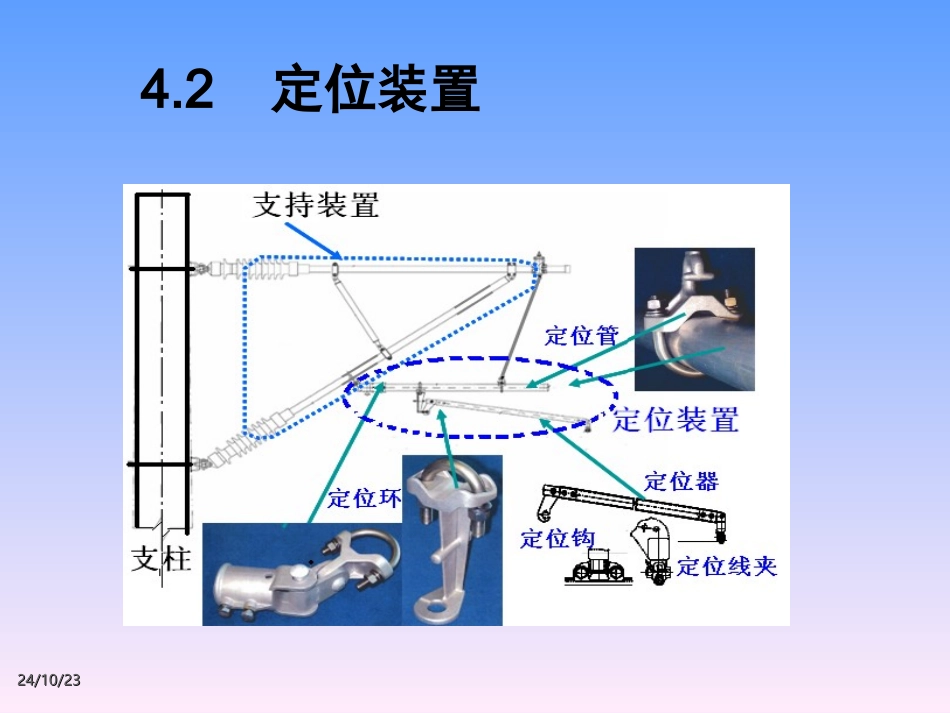

24/10/2324/10/2324/10/2324/10/234.2定位装置24/10/2324/10/234.2定位装置定位装置的技术要求：定位装置对于接触悬挂的工作状态和受电弓的运营安全有重大影响，它必须满足以下总体要求：（1）能保证将接触线固定在设计要求的空间位置（导高和拉出值）上；（2）当温度发生变化时，不影响接触网线索沿线路方向的移动；（3）定位处弹性良好，无集中载荷，无硬点，不影响受电弓高速通过。4.2.1定位装置的作用组成：定位管、定位器、定位线夹、定位环。作用：24/10/2324/10/23（1）使接触线始终在受电弓滑板的工作范围内，保证良好取流，避免脱弓，造成事故，并使接触线对受电弓的磨耗均匀；（2）将接触线在直线区段的“之”字力、曲线区段的水平力及风力传递给腕臂4.2定位装置4.2.2定位器、定位管定位器作用：通过定位线夹把接触线按拉出值固定在一定的位置,并承受接触线的水平力。材质：钢质，铝质。类型：钢质A1(745)A2(1000)A3(1200)铝质L1(745)L2(1000)L3(1200)DC(1000)24/10/2324/10/234.2定位装置4.2.2定位器、定位管定位器24/10/2324/10/234.2定位装置4.2.2定位器、定位管24/10/2324/10/234.2定位装置由于悬挂方式、运行速度、允许抬升量的不同，定位器有各种形式；法国采用简单链形悬挂，不限制导线抬升量，其允许抬升量达400mm之多，一般采用弯管式定位器；德国采用弹性链形悬挂，在定位点要限制受电弓的过渡抬高，一般采用限位定位器，允许抬升量为150~200mm。限位和非限位定位器4.2.2定位器、定位管24/10/2324/10/234.2定位装置限位定位器为防止因受电弓过度抬升造成打弓，采用限位定位器。限位大小取决于限位间隙，限位间隙过大导致定位器坡度偏大；限位间隙过小导致定位器坡度偏小，在允许的抬升量内限位功能也会起限制作用。因此、无论过大还是过小，定位点处均会出现硬点，导致该点处弓网磨损加剧。合理设置和调整限位定位器间隙是安装使用限位定位器的关键。4.2.2定位器、定位管24/10/2324/10/234.2定位装置限位定位器Lahda－定位器底座的底部到限位止钉轴线中心的距离；L－定位器的长度；H－定位器根部到端部的高差。限位间隙的允许偏差为±1mm4.2.2定位器、定位管定位管作用：使定位器在水平方向上便于调节，增加了定位点的弹性。材质：由镀锌钢管，尾部焊接定位钩制成。表示方法：管径－长度配合使用：定位钩通过定位环固定在碗臂上，前端用铁丝吊住。P103页表4.2.124/10/2324/10/234.2定位装置24/10/2324/10/234.2定位装置24/10/2324/10/234.2定位装置为确保腕臂及定位装置零件短路稳定性,在几个主要连接点应设置固定的电连接，电连接要美观、线索长度合适、连接螺栓能防松动、要注意不同材质间的电腐蚀问题。4.4.3定位方式常见的定位方式有正定位，反定位，软定位，双定位单拉手定位。1正定位构成：定位器一端用定位线夹固定接触线，另一端通过定位环与定位管衔接，定位管又通过定位环固定在碗臂上。应用范围：在直线区段或曲线半径400－1200M段。24/10/2324/10/234.2定位装置正定位安装图1900200CX1400H=6000线路中心受电弓中心45-70o至轨面连线736024/10/2324/10/234.2定位装置24/10/2324/10/232反定位构成：定位器一端通过定位线夹固定接触线，另一端通过长支持器固定在定位管上，定位管通过定位环固定在碗臂上。应用范围：曲线内侧支柱，或直线区段“之”字值与支柱相反的地方。24/10/2324/10/234.2定位装置反定位安装图1900200CX1400H=6000线路中心受电弓中心24/10/2324/10/234.2定位装置24/10/2324/10/233.软定位软定位用于小半径曲线外侧支柱上，由弯管定位器通过两股Φ4.0mm镀锌铁线拧成的“软尾巴”固定在绝缘腕臂上的定位环里。软定位方式只能承受拉力，且承受拉力较大，但不能承受压力。为了防止拉力过小定位器下落，它一般用于曲线半径R≤1000m的曲线外侧支柱上。24/10/2324/10/234.2定位装置软定位安装图1900aCX1400线路中心受电弓中心H=6000至轨面连线736024/10/2324/10/234.2定位装置4、双定位双定位用于锚段关节中的转换柱、中心柱、站场线岔处的道岔柱、站场线岔处的软横跨以及特殊支柱定位中的定位。24/10/2324/10/234.2定位装置双定位安...
