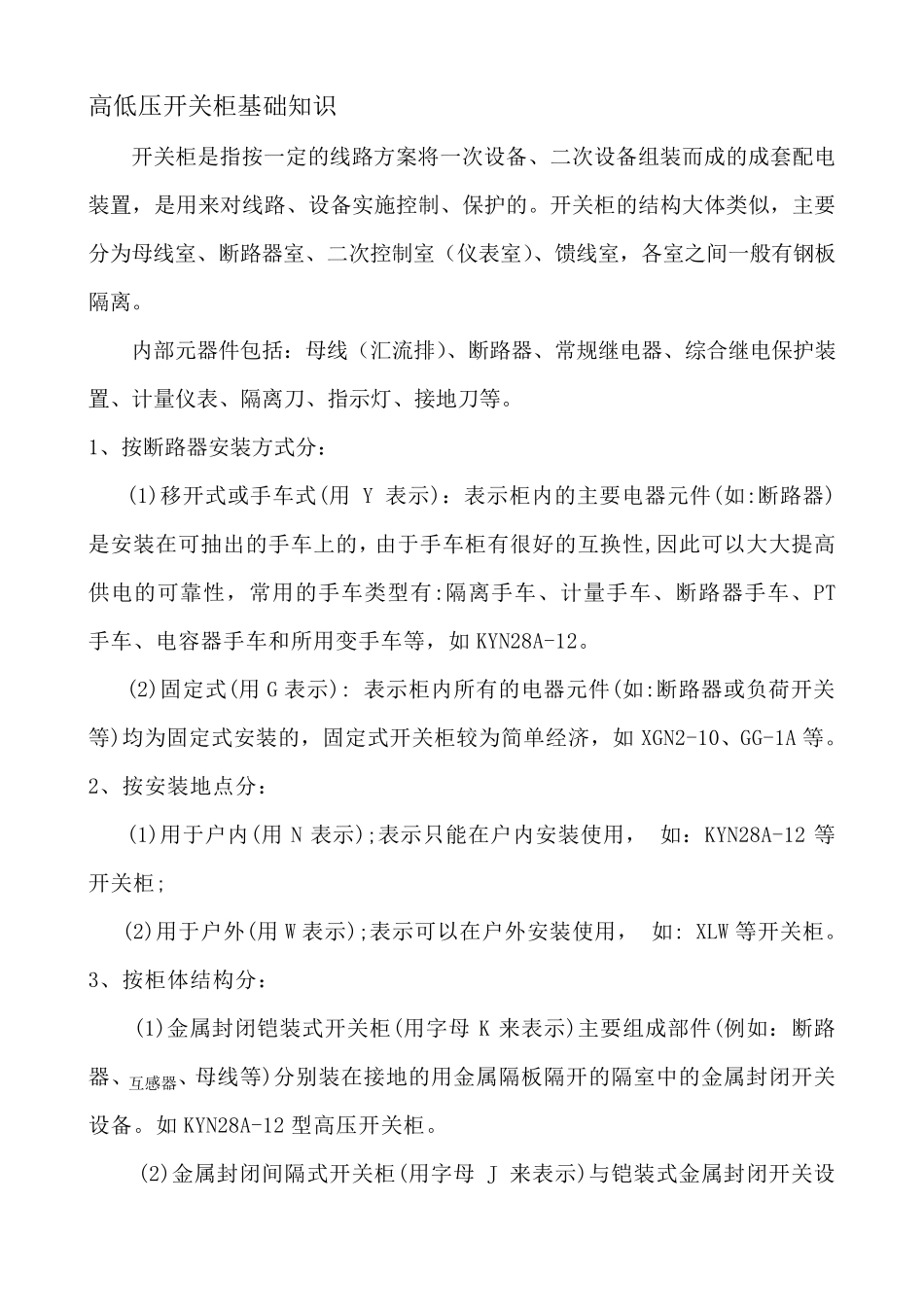

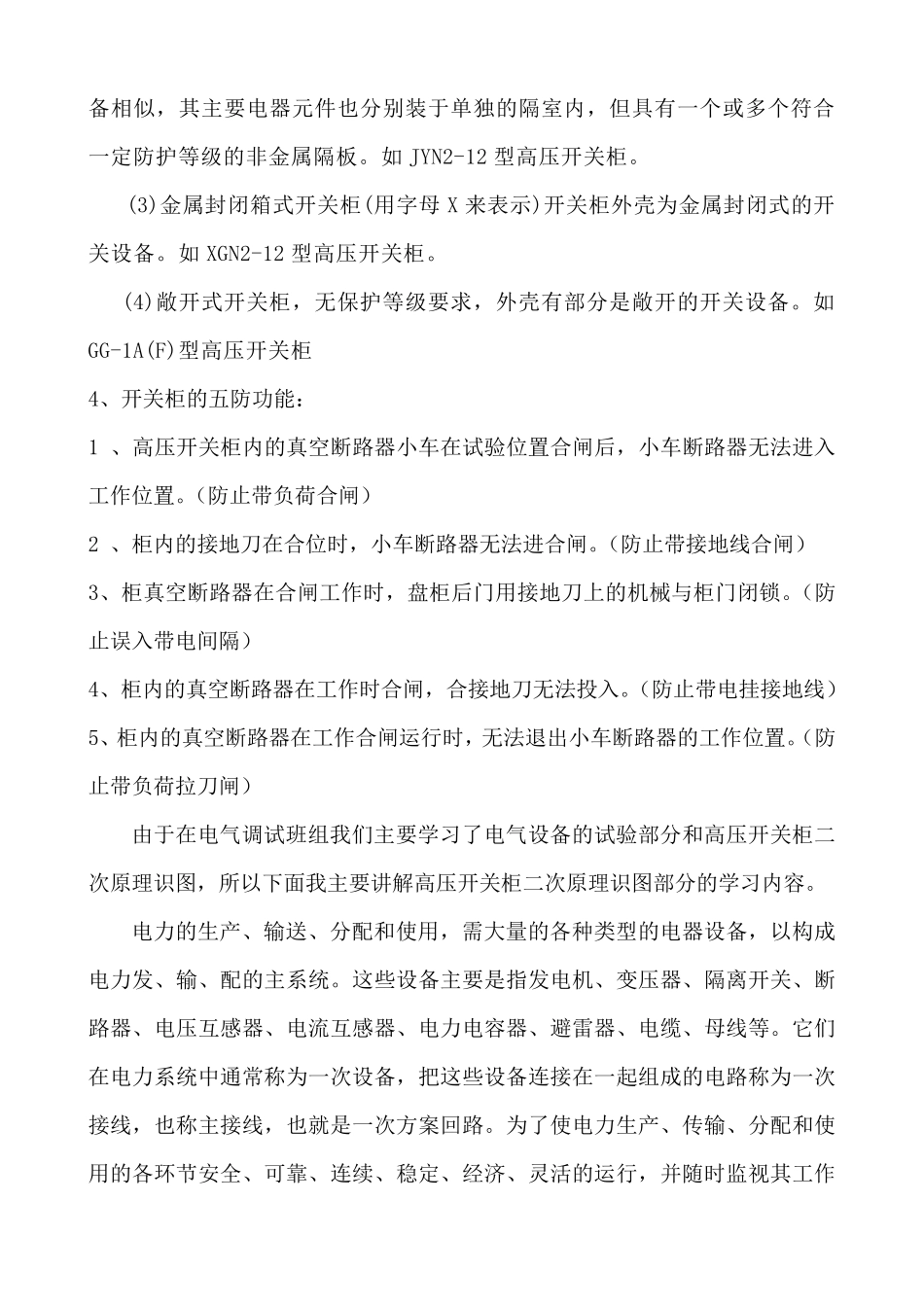

高低压开关柜基础知识 开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的。开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。 内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。 1、按断路器安装方式分： (1)移开式或手车式(用 Y 表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如 KYN28A-12。 (2)固定式(用 G 表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如 XGN2-10、GG-1A 等。 2、按安装地点分： (1)用于户内(用 N 表示);表示只能在户内安装使用， 如：KYN28A-12 等开关柜; (2)用于户外(用 W 表示);表示可以在户外安装使用， 如: XLW 等开关柜。 3、按柜体结构分： (1)金属封闭铠装式开关柜(用字母 K 来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如 KYN28A-12 型高压开关柜。 (2)金属封闭间隔式开关柜(用字母 J 来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12 型高压开关柜。 (3)金属封闭箱式开关柜(用字母X 来表示)开关柜外壳为金属封闭式的开关设备。如XGN2-12 型高压开关柜。 (4)敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜 4、开关柜的五防功能： 1 、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。（防止带负荷合闸） 2 、柜内的接地刀在合位时，小车断路器无法进合闸。（防止带接地线合闸） 3、柜真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。（防止误入带电间隔） 4、柜内的真空断路器在工作时合闸，合接地刀无法投入。（防止带电挂接地线） 5、柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。（防止带负荷拉刀闸） 由于在电气调试班组我们主要学习了电气设备的试验部分和高压开关柜二次原理识图，所...
