开关电源变压器的计算VIP专享

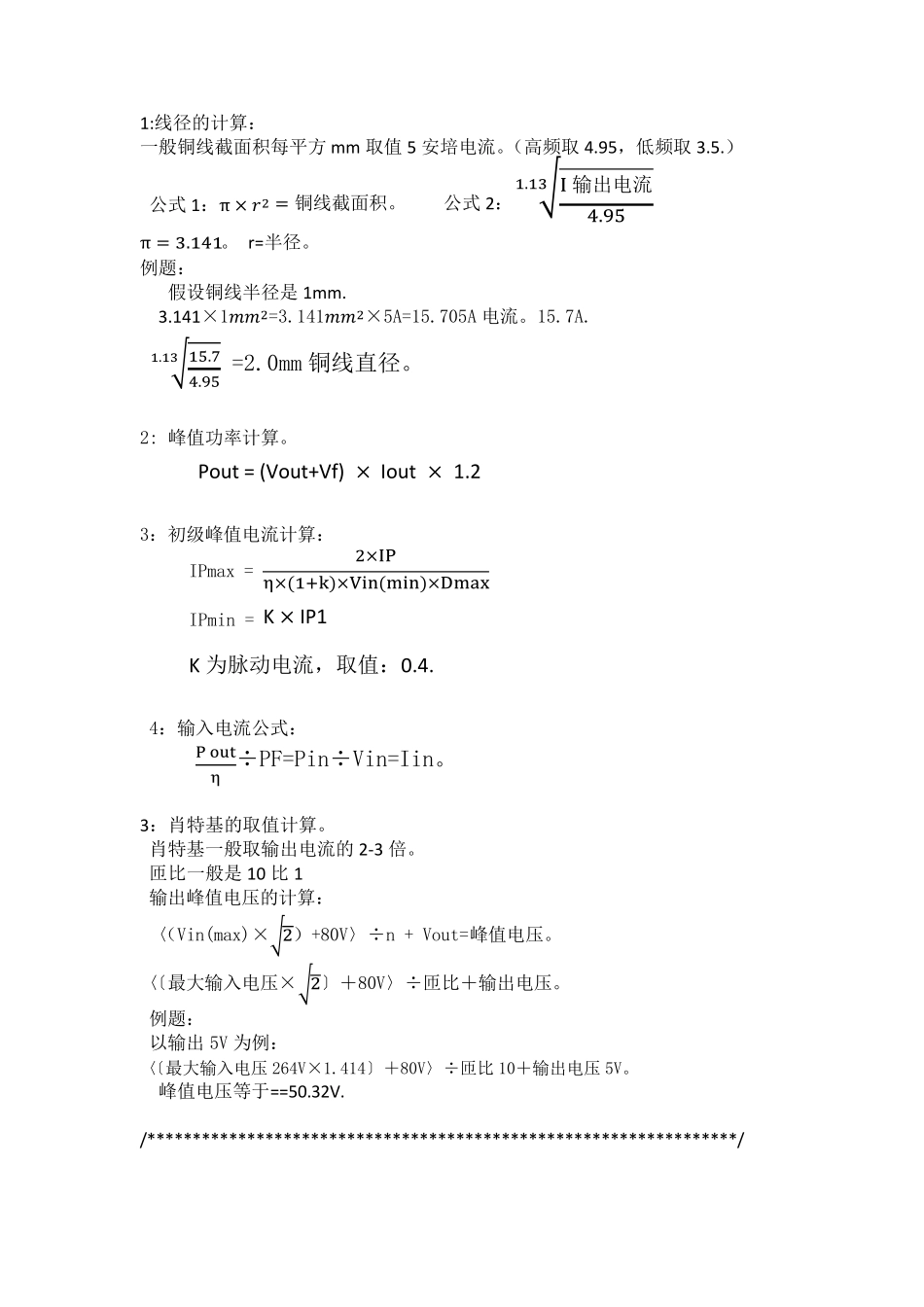

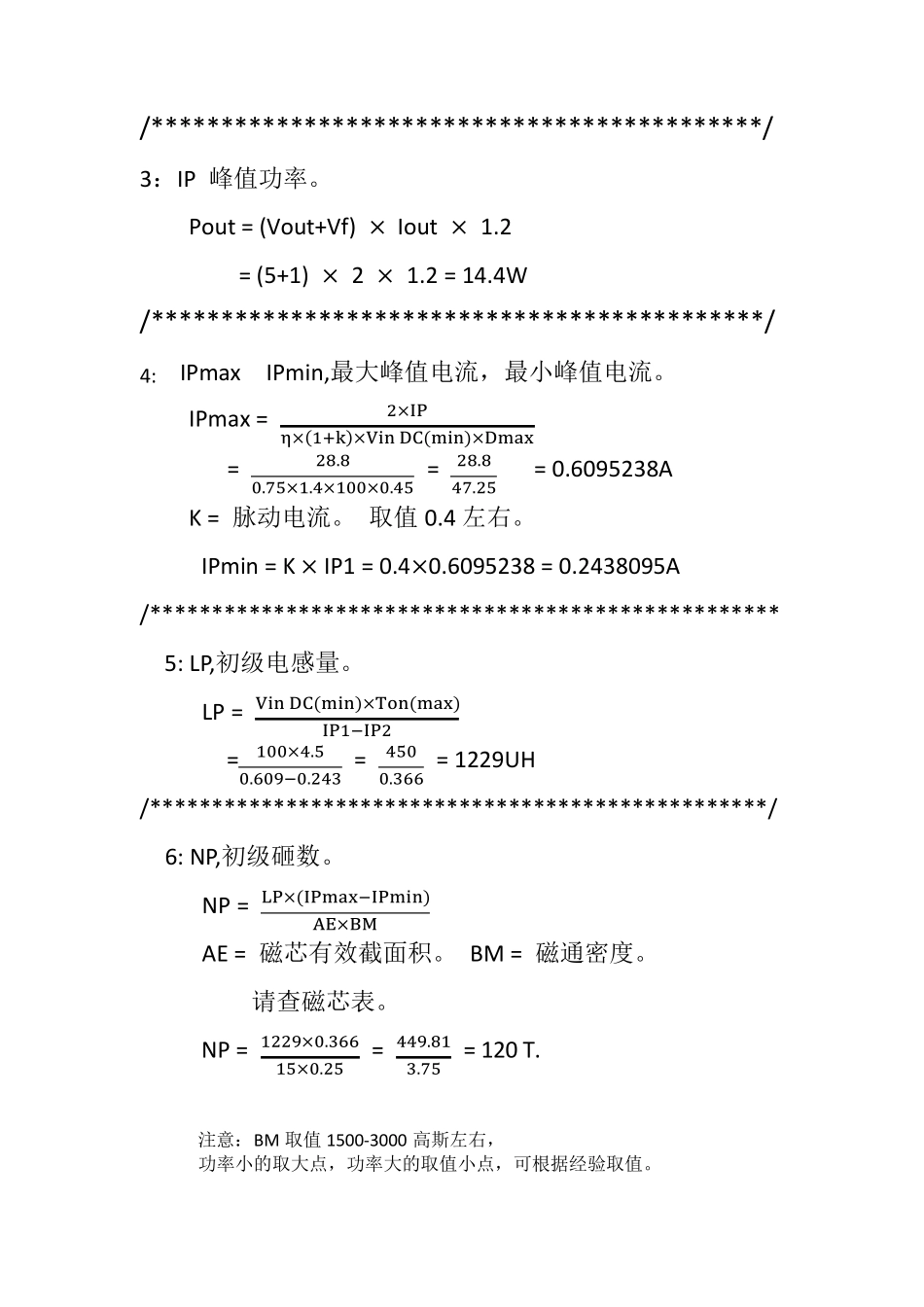

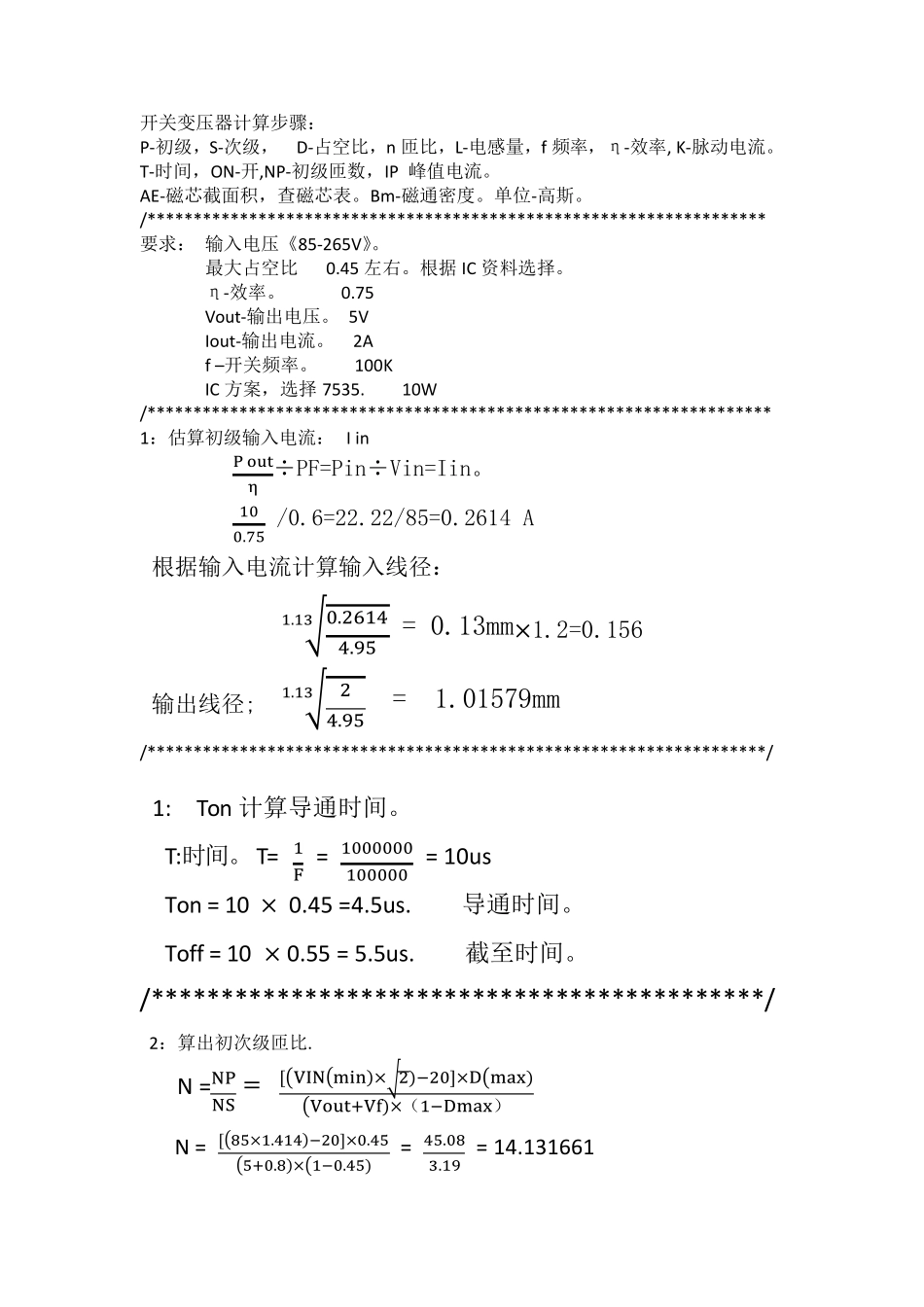

1:线径的计算： 一般铜线截面积每平方mm 取值5 安培电流。（高频取4.95，低频取3.5.） 公式1：π × ᵅ2 = 铜线截面积。 公式2：√I 输出电流4.951.13 π = 3.141。 r=半径。 例题： 假设铜线半径是1mm. 3.141×1ᵅᵅ2=3.141ᵅᵅ2×5A=15.705A 电流。15.7A. √15.74.951.13 =2.0mm 铜线直径。 2: 峰值功率计算。 Pou t = (Vou t+Vf) × Iou t × 1.2 3：初级峰值电流计算： IPmax = 2×IPη×(1+k)×Vin(min)×Dmax IPmin = K × IP1 K 为脉动电流，取值：0.4. 4：输入电流公式： P outη ÷PF=Pin÷Vin=Iin。 3：肖特基的取值计算。 肖特基一般取输出电流的2-3 倍。 匝比一般是10 比 1 输出峰值电压的计算： 〈（Vin(max)×√2）+80V〉÷n + Vout=峰值电压。 〈〔最大输入电压×√2〕＋80V〉÷匝比＋输出电压。 例题： 以输出5V 为例： 〈〔最大输入电压 264V×1.414〕＋80V〉÷匝比 10＋输出电压 5V。 峰值电压等于==50.32V. /*****************************************************************/ 开关变压器计算步骤： P-初级，S-次级， D-占空比，n 匝比，L-电感量，f 频率，η-效率, K-脉动电流。 T-时间，ON-开,NP-初级匝数，IP 峰值电流。 AE-磁芯截面积，查磁芯表。Bm-磁通密度。单位-高斯。 /******************************************************************* 要求： 输入电压《85-265V》。 最大占空比 0.45 左右。根据IC 资料选择。 η-效率。 0.75 Vout-输出电压。 5V Iout-输出电流。 2A f –开关频率。 100K IC 方案，选择7535. 10W /******************************************************************** 1：估算初级输入电流： I in P outη ÷PF=Pin÷Vin=Iin。 100.75 /0.6=22.22/85=0.2614 A 根据输入电流计算输入线径： √0.26144.951.13 = 0.13mm×1.2=0.156 输出线径; √ 24.951.13 = 1.01579mm /*******************************************************************/ 1: Ton 计算导通时间。 T:时间。T= 1F = 1000000100000 = 10us Ton = 10 × 0.45 =4.5us. 导通时间。 Toff = 10 × 0.55 = 5.5us. 截至时间。 /********************************************/ 2：算出初次级匝比. N =NPNS = [(VIN(min)×√2)−20]×D(max)(Vout+Vf)×（1−Dmax） N = [...
