开关电源芯片通用测试要求和步骤antonychen

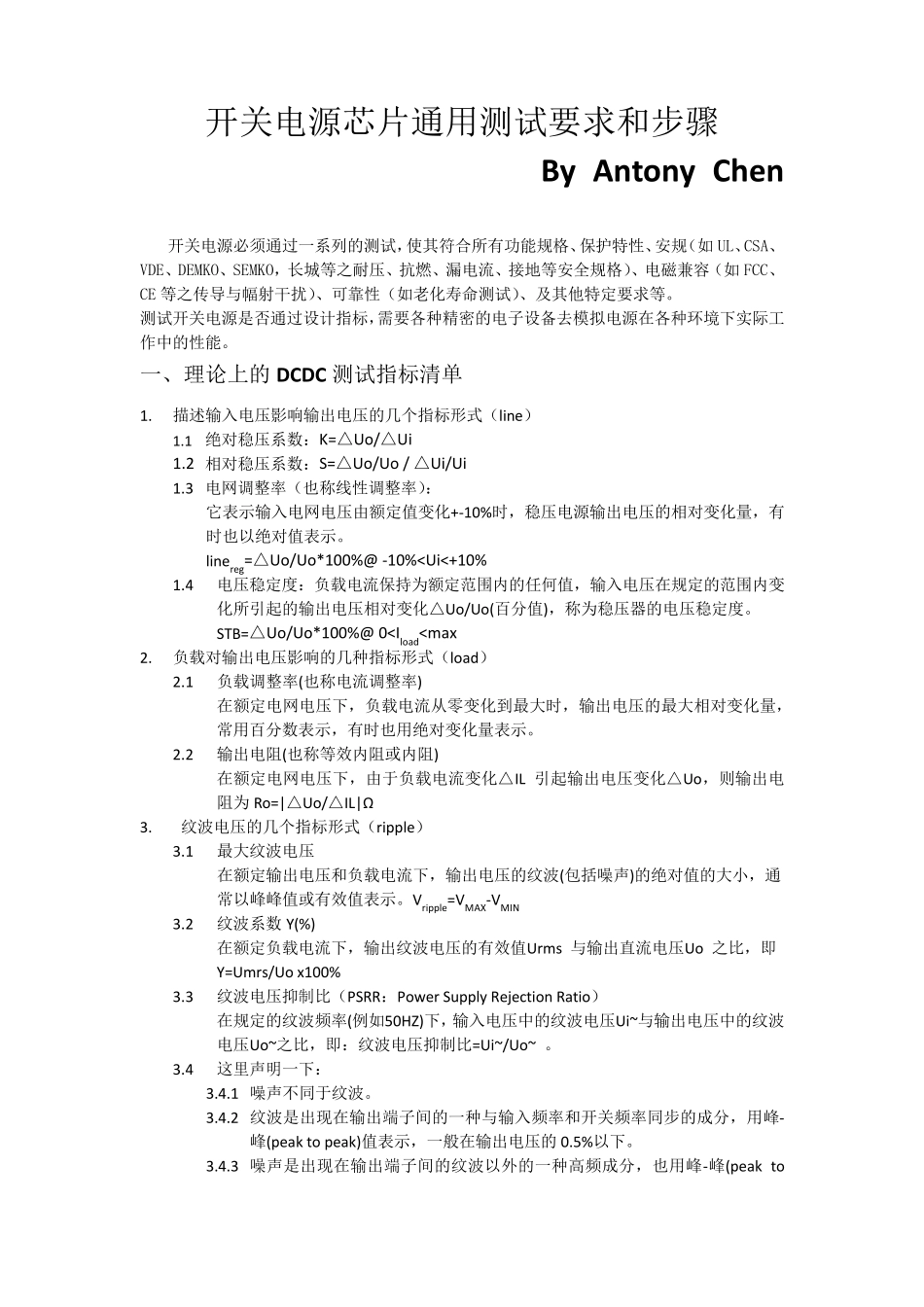

开关电源芯片通用测试要求和步骤 By Antony Chen 开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE 等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。 测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。 一、理论上的DCDC 测试指标清单 1. 描述输入电压影响输出电压的几个指标形式（line） 1.1 绝对稳压系数：K=△Uo/△Ui 1.2 相对稳压系数：S=△Uo/Uo / △Ui/Ui 1.3 电网调整率（也称线性调整率）： 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。 linereg=△Uo/Uo*100%@ -10%
