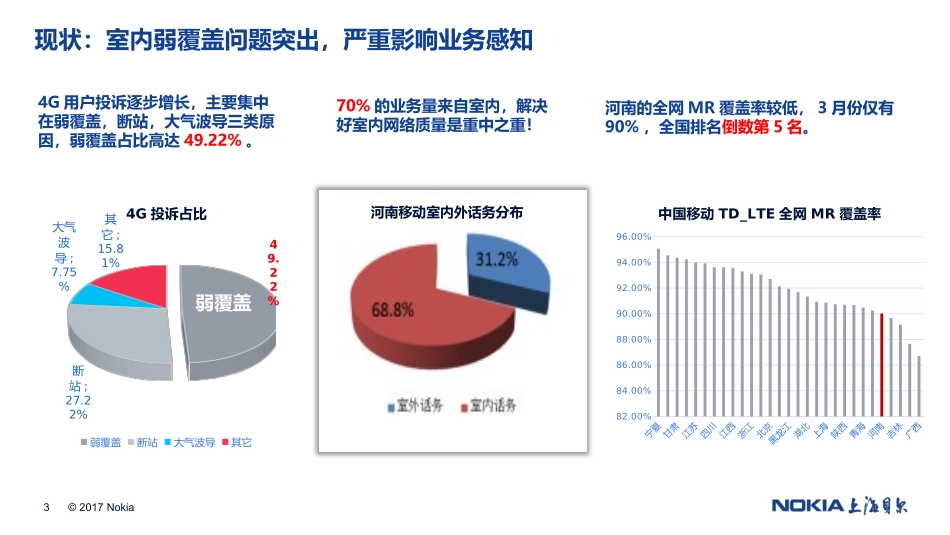

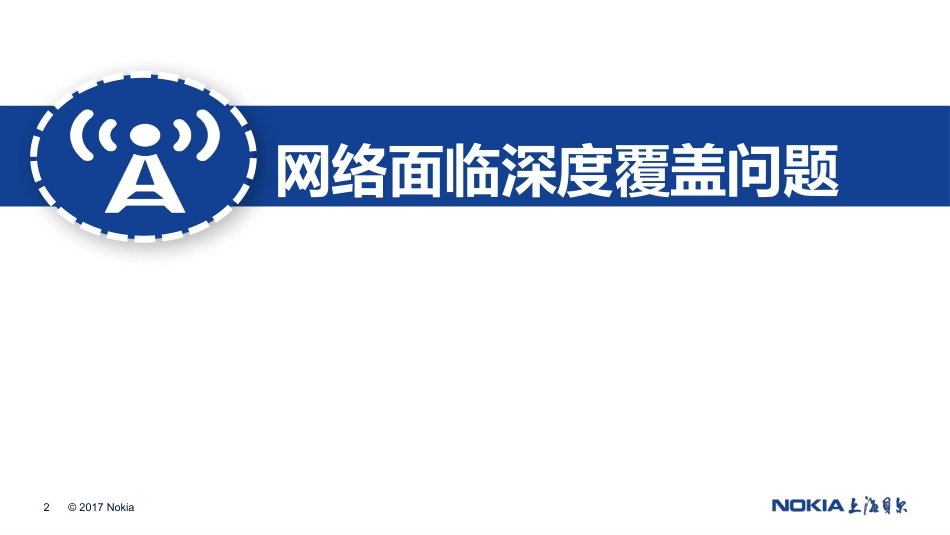

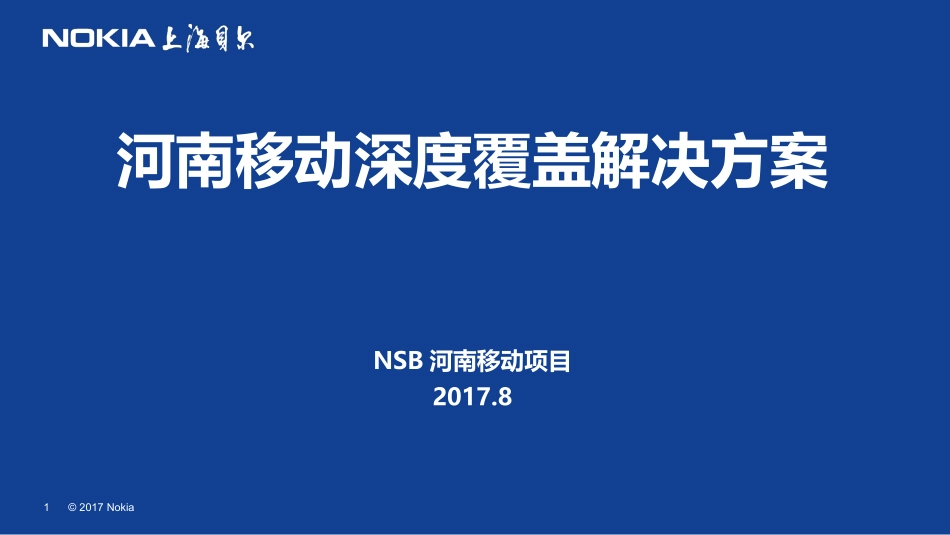

©2017Nokia1河南移动深度覆盖解决方案NSB河南移动项目2017.8©2017Nokia2网络面临深度覆盖问题©2017Nokia3现状：室内弱覆盖问题突出，严重影响业务感知4G用户投诉逐步增长，主要集中在弱覆盖，断站，大气波导三类原因，弱覆盖占比高达49.22%。70%的业务量来自室内，解决好室内网络质量是重中之重！49.22%断站;27.22%大气波导;7.75%其它;15.81%4G投诉占比弱覆盖断站大气波导其它弱覆盖河南的全网MR覆盖率较低，3月份仅有90%，全国排名倒数第5名。宁夏甘肃江苏四川江西浙江北京黑龙江湖北上海陕西青海河南吉林广西82.00%84.00%86.00%88.00%90.00%92.00%94.00%96.00%中国移动TD_LTE全网MR覆盖率河南移动室内外话务分布©2017Nokia4挑战：传统室分系统的覆盖效率和投资回报偏低吸收10%的业务40%的站点数量室分建设及维护难度大，导致室分小区可用率低，利用率偏低，投资回报率低于宏站；室分的数据业务主要集中在办公楼、商业区、公共枢纽和高校区；室内产生的业务占70%室外产生的业务占30%建设维护难度大、利用率低©2017Nokia5深度覆盖的解决思路©2017Nokia61问题定位2价值识别3规划方案4建设评估基于FAST平台，通过大数据MR定位分析，评估规划建设效果，做到“规划站、能溯源”室内弱覆盖呈现指纹匹配算法基于FAST平台，通过多维度分析、MR栅格化，OTT指纹建模技术，精准定位网络问题通过多维度评估，实现弱覆盖区域的价值识别，助力小站精准投放武器库价值栅格化的价值识别高价值低业务高价值高业务低价值低业务低价值高业务业务面向场景、面向设备，全方位的深度覆盖解决方案9大典型场景8硬+2软NOKIA深度覆盖的全生命周期解决方案站址一致性评估规划建设效果评估全网贡献评估问题及后续建议CP5通过FAST工具向NOKIA+ASB的10个地市提供了1998个站址。FAST规划进入CP5转化率达到90%成立以郑州为龙头，PDC做推广，省公司来评估的深度覆盖团队。©2017Nokia7BBURRU小微站小面积弱覆盖区域宏站大面积弱覆盖，优先使用AntennaMicroeNodeB特点：覆盖范围广，广覆盖的主要形式小微站特点：补盲补热，近处打，针对性解决弱覆盖问题宏站楼间对打（配合大张角天线）覆盖居民区分布式皮基站特点：性能好，容量高，易扩容，重点解决高流量、高价值、重要场景的室内覆盖。广覆盖补充覆盖深度覆盖分布式皮基站大型室内（场馆等）一体化皮基站特点：价格低，易部署，快速解决小面积室内弱覆盖灯杆站大于100米以上道路弱覆盖一体化皮基站小型室内（底商等）Femto企业级用户通过宏微结合，高低互补的方式，形成分层立体网络架构，全面实现深度覆盖和精细化覆盖。弱覆盖主要集中在室内尤其是高层建筑，单靠宏站很难形成有效覆盖，而室内覆盖实施难度大，投资效益不高，且由于隔断较多，覆盖效果也不理想，需要通过新型室分或宏微结合等多手段解决室内弱覆盖问题，分公司需根据现场环境，对无法通过优化手段解决的问题点，灵活运用多种设备类型，合理选择“远处打”、“近处打”、“进小区”、“进楼宇”等规划建设手段，精准建设，有效解决深度覆盖问题。思路：深度覆盖场景复杂，需宏微协同、构建多层次立体网络©2017Nokia8手段：NOKIA深度覆盖的解决思路—二打二进远处打进小区近处打进楼宇充分利旧周边宏站站址，俯仰结合，宏微协同，定向覆盖高增益窄波束天线宏站/大功率RRU半径200m以上高度20m以上01020304挖潜周边路灯杆资源，一体化微站快速覆盖微RRU/大功率RRU半径50m~150m高度5m~10m楼间对打补盲、补热高价值场景：分布式皮站普通场景：传统室分/MDAS一体化微站半径100m~200m高度10m~20m挖潜小区内水泥杆/灯杆/楼顶等资源，隐形建站，楼间对打。高价值室分楼宇，引入分布式皮站，可管可控2/4G多模，解决“有4无2”射灯天线天线灯杆站分布式微站+平板天线覆盖效果图一体化微站（水泥电线杆）©2017Nokia9支撑：NOKIA深度覆盖“武器库”诺基亚”8+2”产品，在河南已部署多种场景，全面满足各种场景的深度覆盖需求！FWNDFWHED频段E频段5w一体化微站20w一体化微站（MiniMacro）FWHXD频段FWNA/B/CE频段250mw一体化皮站++FlexiCluster2/4G多模分布式皮站（250mw）FZHSD频段MiniRRU5...
