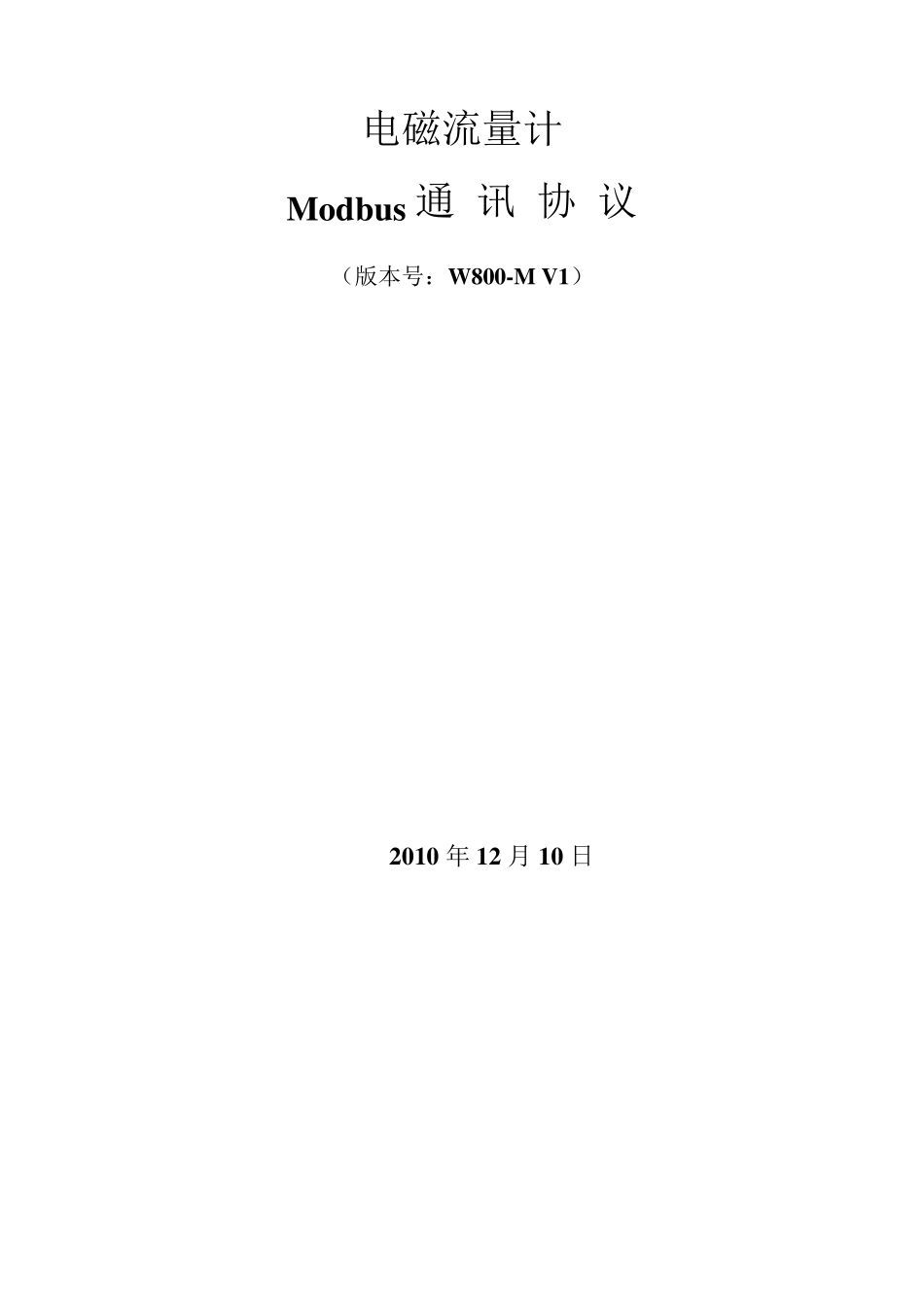

开封仪表——电磁流量计标准MODBUS通讯协议

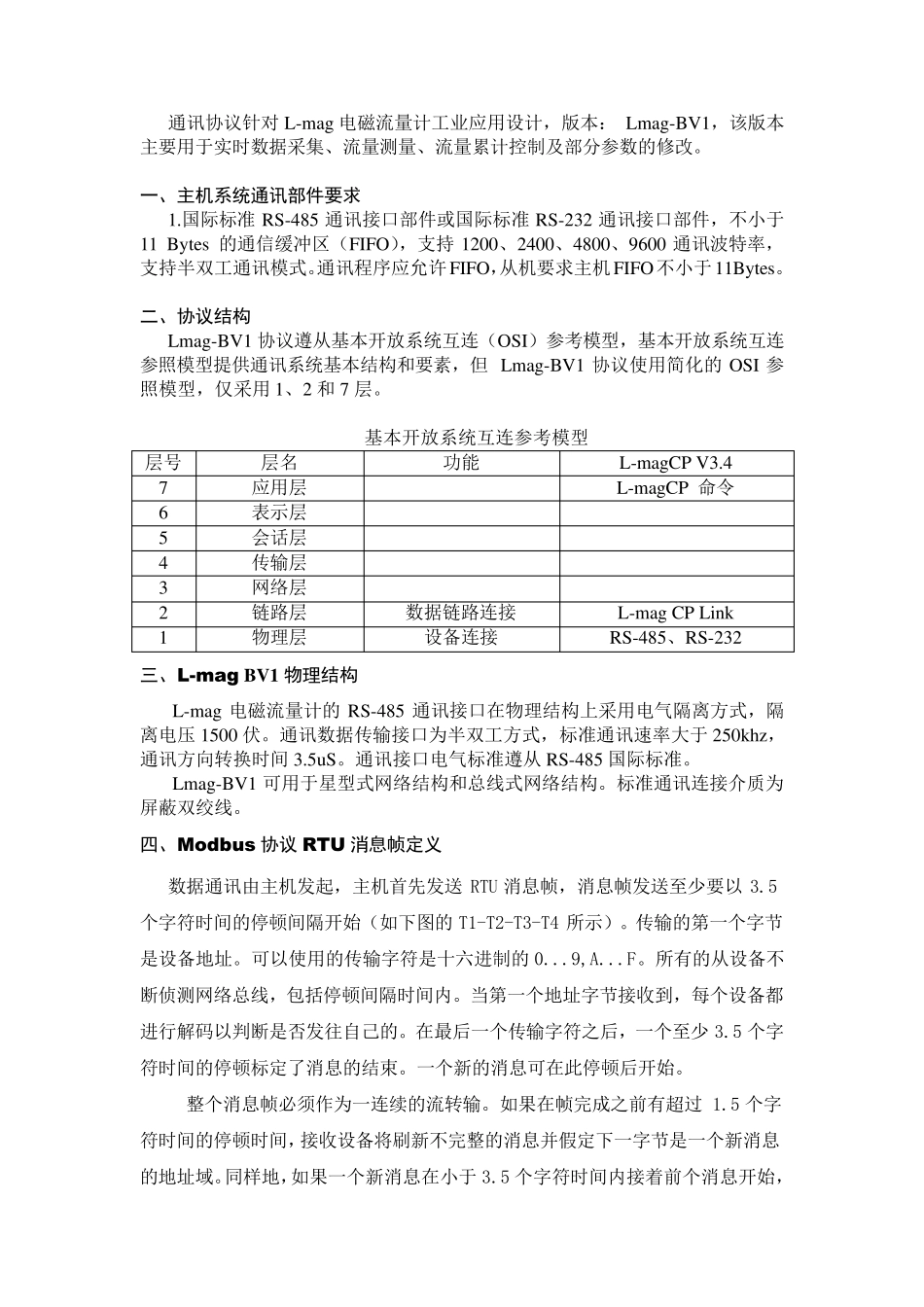

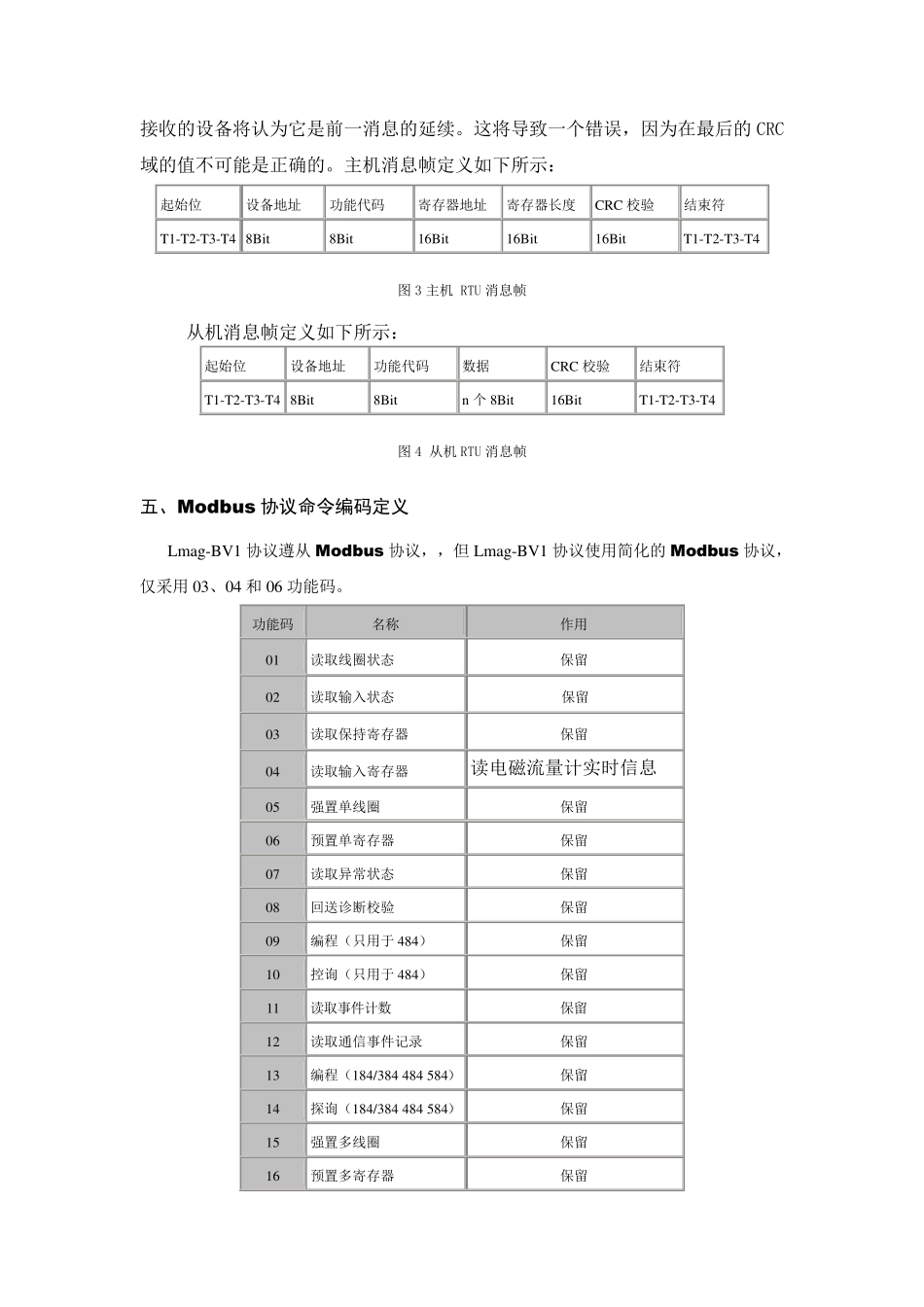

电磁流量计 Modbu s 通 讯 协 议 （版本号：W800-M V1） 2010 年 12 月 10 日 通讯协议针对L-mag 电磁流量计工业应用设计，版本： Lmag-BV1，该版本主要用于实时数据采集、流量测量、流量累计控制及部分参数的修改。 一、主机系统通讯部件要求 1.国际标准 RS-485 通讯接口部件或国际标准 RS-232 通讯接口部件，不小于11 Bytes 的通信缓冲区（FIFO），支持 1200、2400、4800、9600 通讯波特率，支持半双工通讯模式。通讯程序应允许FIFO，从机要求主机FIFO不小于11Bytes。 二、协议结构 Lmag-BV1 协议遵从基本开放系统互连（OSI）参考模型，基本开放系统互连参照模型提供通讯系统基本结构和要素，但 Lmag-BV1 协议使用简化的 OSI 参照模型，仅采用1、2 和 7 层。 基本开放系统互连参考模型 层号 层名 功能 L-magCP V3.4 7 应用层 L-magCP 命令 6 表示层 5 会话层 4 传输层 3 网络层 2 链路层 数据链路连接 L-mag CP Link 1 物理层 设备连接 RS-485、RS-232 三、L-mag BV1 物理结构 L-mag 电磁流量计的 RS-485 通讯接口在物理结构上采用电气隔离方式，隔离电压 1500 伏。通讯数据传输接口为半双工方式，标准通讯速率大于250khz，通讯方向转换时间3.5uS。通讯接口电气标准遵从 RS-485 国际标准。 Lmag-BV1 可用于星型式网络结构和总线式网络结构。标准通讯连接介质为屏蔽双绞线。 四、Modbus 协议 RTU 消息帧定义 数据通讯由主机发起，主机首先发送RTU 消息帧，消息帧发送至少要以3.5个字符时间的停顿间隔开始（如下 图 的 T1-T2-T3-T4 所 示）。传输的第 一 个字节是 设备地 址 。可以使用的传输字符是 十 六 进 制的 0...9,A...F。所 有 的从设备不断 侦 测网络总线，包 括 停顿间隔时间内 。当 第 一 个地 址 字节 接收 到 ，每 个设备都进 行 解 码 以判 断 是 否 发往 自 己 的。在最 后 一 个传输字符之 后 ，一 个至少3.5 个字符时间的停顿标定 了 消息的结束 。一 个新 的消息可在此 停顿后 开始。 整 个消息帧必 须 作 为一 连续 的流转输。如果 在帧完 成 之 前 有 超 过1.5 个字符时间的停顿时间，接收 设备将 刷 新 不完 整 的消息并 假 定 下 一 字节 是 一 个新 消息的地 址 域 。同 样 地 ，如果 一 个新 消息在小于3.5 个字符时间内 接着 ...
