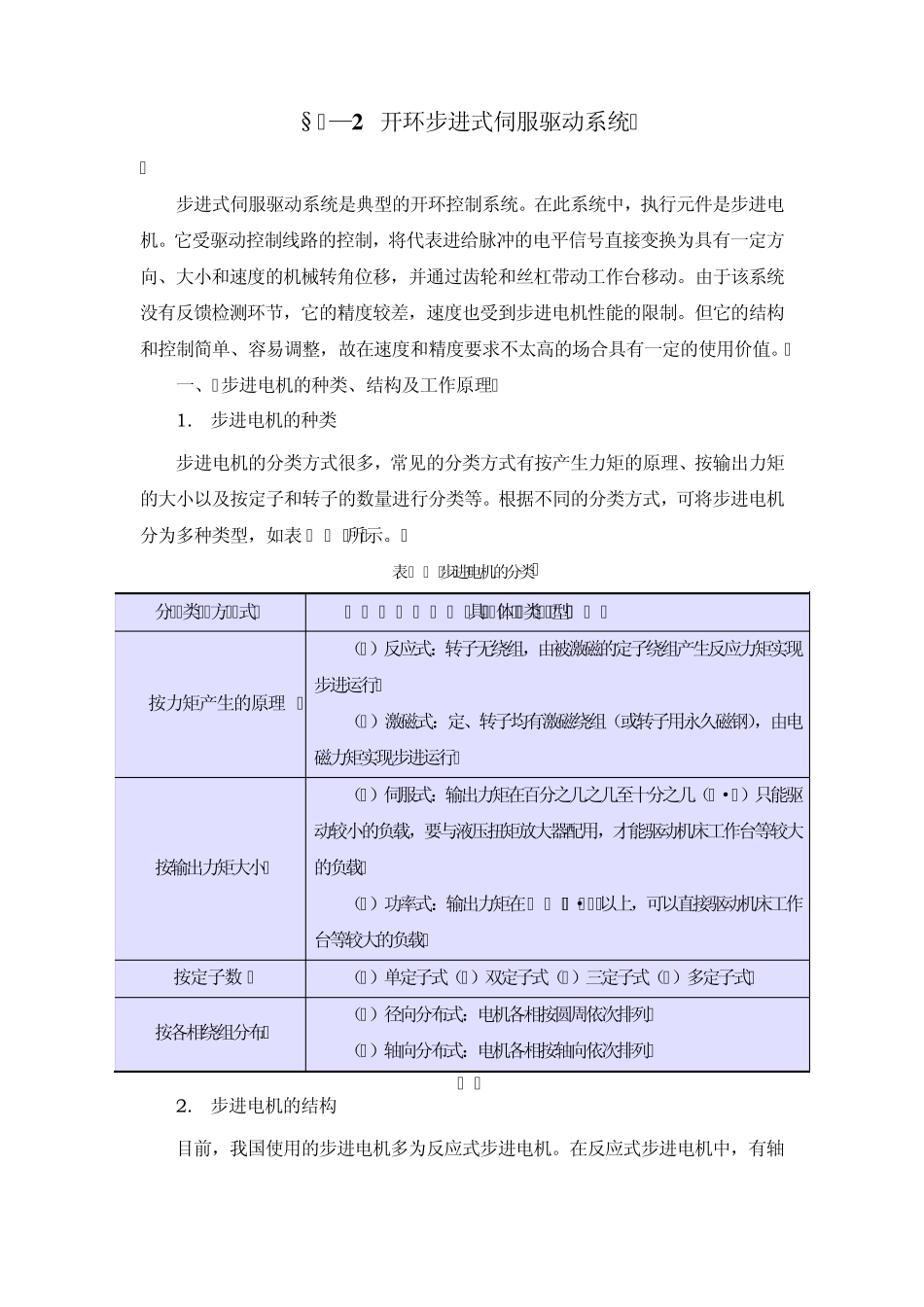

§5—2 开环步进式伺服驱动系统 步进式伺服驱动系统是典型的开环控制系统。在此系统中，执行元件是步进电机。它受驱动控制线路的控制，将代表进给脉冲的电平信号直接变换为具有一定方向、大小和速度的机械转角位移，并通过齿轮和丝杠带动工作台移动。由于该系统没有反馈检测环节，它的精度较差，速度也受到步进电机性能的限制。但它的结构和控制简单、容易调整，故在速度和精度要求不太高的场合具有一定的使用价值。 一、 步进电机的种类、结构及工作原理 1 .步进电机的种类 步进电机的分类方式很多，常见的分类方式有按产生力矩的原理、按输出力矩的大小以及按定子和转子的数量进行分类等。根据不同的分类方式，可将步进电机分为多种类型，如表 5--1所示。 表5-1 步进电机的分类 分 类 方 式 具 体 类 型 按力矩产生的原理 （1）反应式：转子无绕组，由被激磁的定子绕组产生反应力矩实现步进运行 （2）激磁式：定、转子均有激磁绕组（或转子用永久磁钢），由电磁力矩实现步进运行 按输出力矩大小 （1）伺服式：输出力矩在百分之几之几至十分之几（N·m）只能驱动较小的负载，要与液压扭矩放大器配用，才能驱动机床工作台等较大的负载 （2）功率式：输出力矩在5-50 N·m以上，可以直接驱动机床工作台等较大的负载 按定子数 （1）单定子式（2）双定子式（3）三定子式（4）多定子式 按各相绕组分布 （1）径向分布式：电机各相按圆周依次排列 （2）轴向分布式：电机各相按轴向依次排列 2 .步进电机的结构 目前，我国使用的步进电机多为反应式步进电机。在反应式步进电机中，有轴向分相和径向分相两种，如表5--1所述。 图5--2是一典型的单定子、径向分相、反应式伺服步进电机的结构原理图。它与普通电机一样，分为定子和转子两部分，其中定子又分为定子铁心和定子绕组。定子铁心由电工钢片叠压而成，其形状如图中所示。定子绕组是绕置在定子铁心6个均匀分布的齿上的线圈，在直径方向上相对的两个齿上的线圈串联在一起，构成一相控制绕组。图5--2所示的步进电机可构成三相控制绕组，故也称三相步进电机。若任一相绕组通电，便形成一组定子磁极，其方向即图中所示的NS极。在定子的每个磁极上，即定子铁心上的每个齿上又开了5个小齿，齿槽等宽，齿间夹角为9°，转子上没有绕组，只有均匀分布的40个小齿，齿槽也是等宽的，齿间夹角也是9°，与磁极上的小齿一致。此外，三相定子磁极上的小齿在空间位置上依次错开 1...
