异步电动机分解图

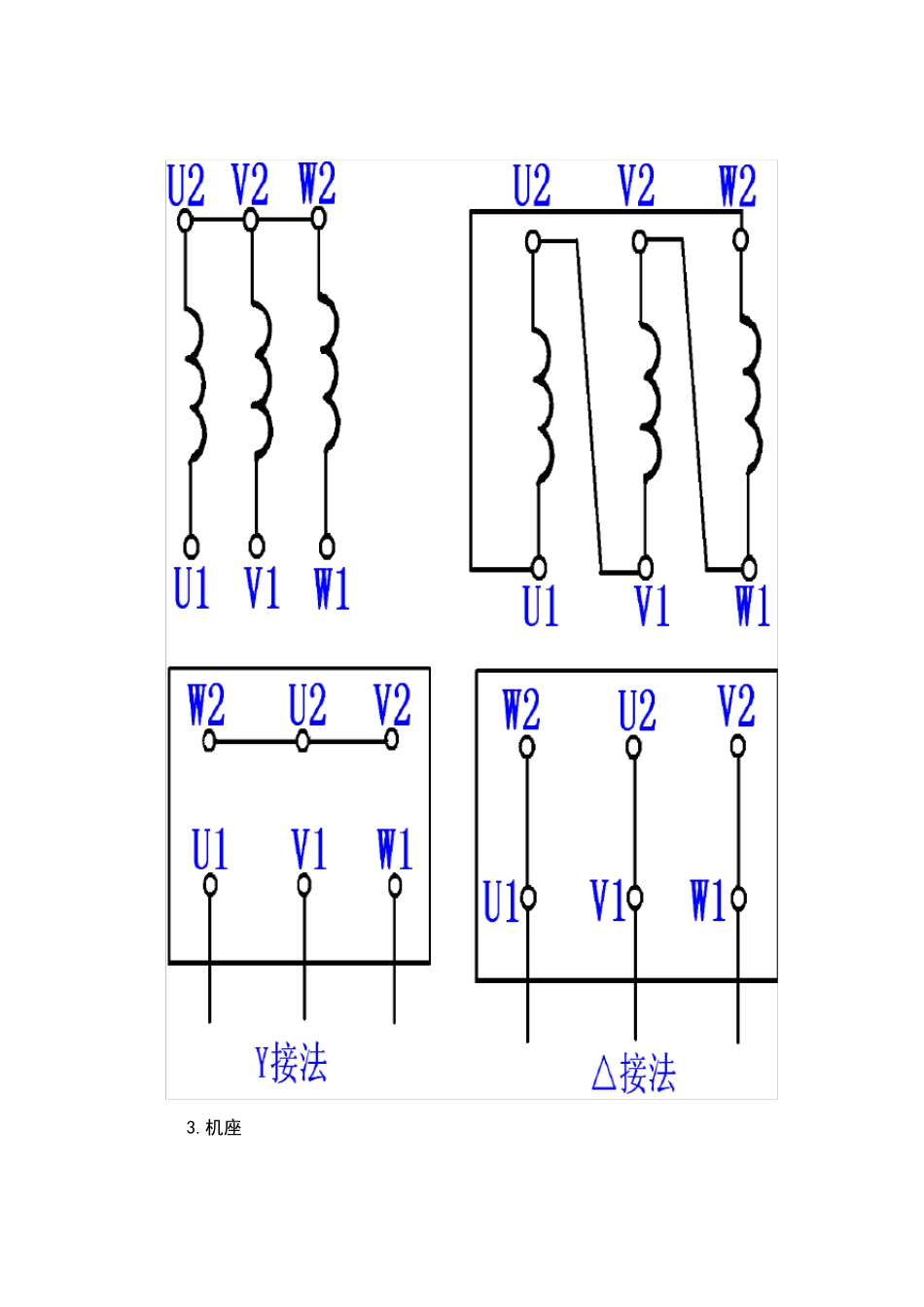

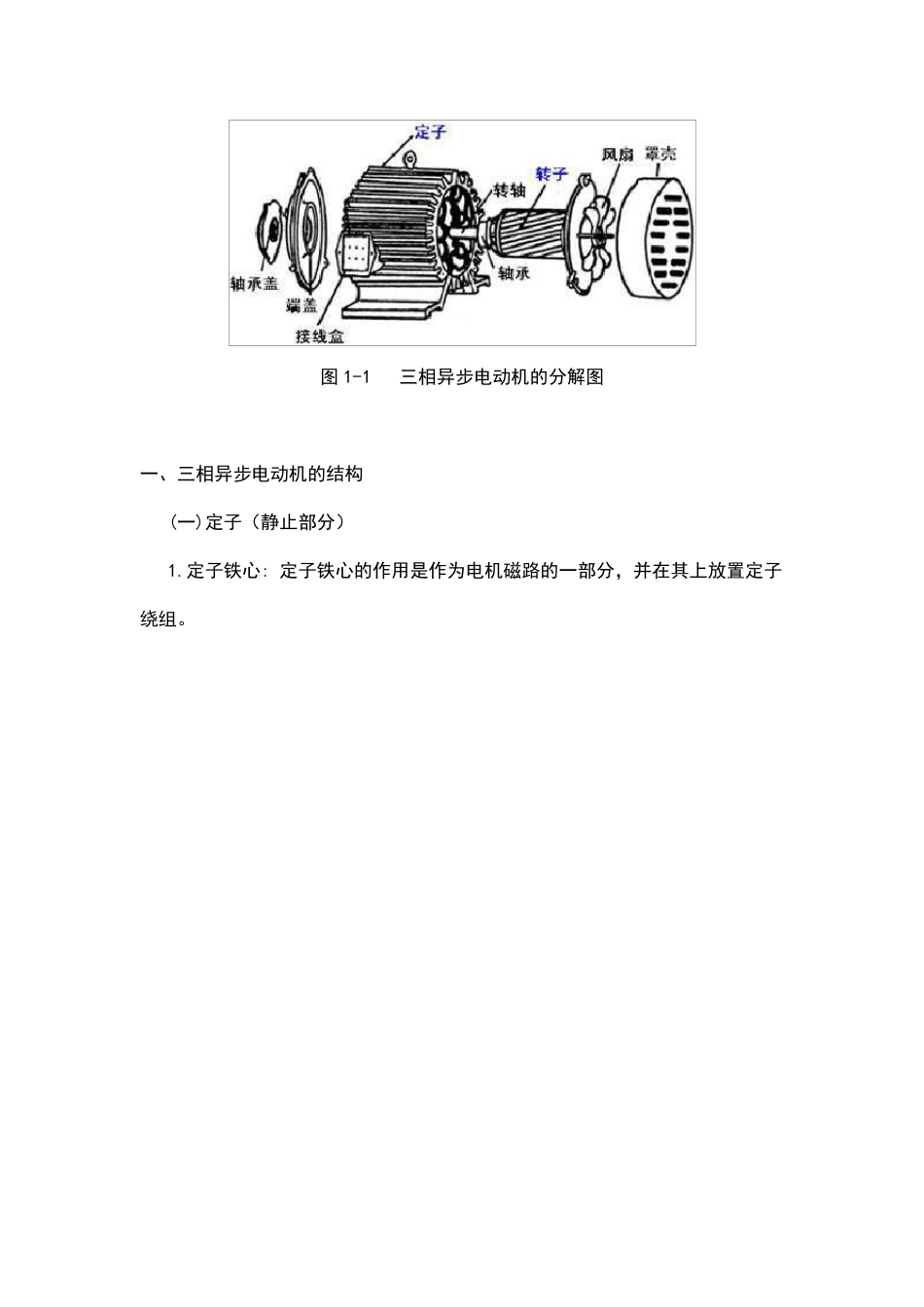

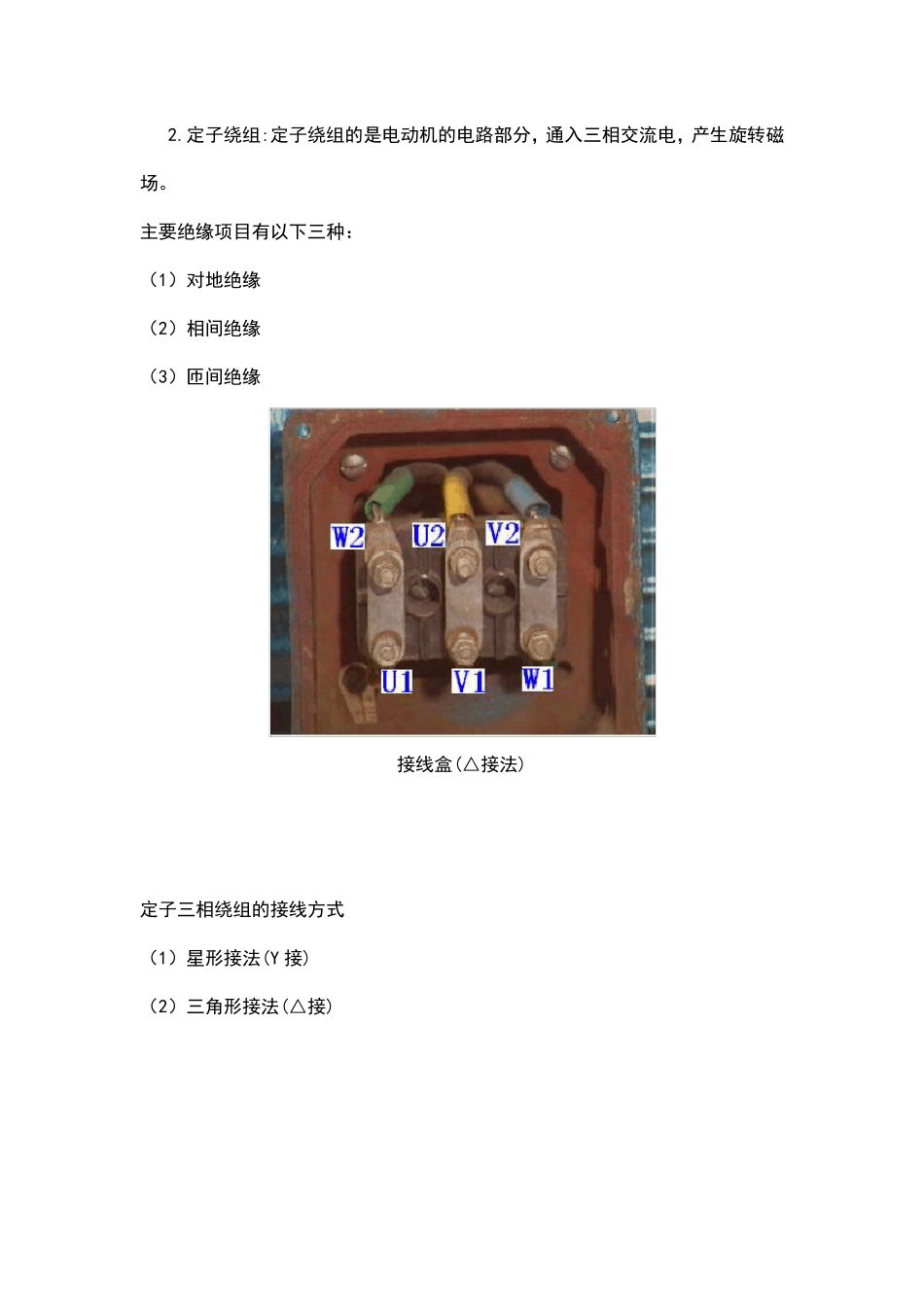

图1-1 三相异步电动机的分解图 一、三相异步电动机的结构 (一)定子（静止部分） 1.定子铁心: 定子铁心的作用是作为电机磁路的一部分，并在其上放置定子绕组。 2.定子绕组:定子绕组的是电动机的电路部分，通入三相交流电，产生旋转磁场。 主要绝缘项目有以下三种： （1）对地绝缘 （2）相间绝缘 （3）匝间绝缘 接线盒(△接法) 定子三相绕组的接线方式 （1）星形接法(Y 接) （2）三角形接法(△接) 3.机座 （二）转子（旋转部分） 转子是电动机的旋转部分，包括转子铁心、转子绕组和转轴等部件。 1.转子铁心 作用:电机磁路的一部分，并放置转子绕组。一般用 0.5 毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。 2.转子绕组 作用是切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。根据构造的不同分为鼠笼式转子和绕线式转子。如图 1-5 所示。 图 1-5 转子绕组 （1）鼠笼式转子：若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于 100KW 以上的电动机采用铜条和铜端环焊接而成。如图 1-6 所示。 图1-6 笼型转子 a）笼型绕组 b) 转子外形 c) 铸铝笼型转子 （2）绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集电环（滑环）上，再通过电刷与外电路联接，如图1-7 所示。 图1-7 绕线式转子异步电动机的转子接线示意图 a）接线图 b)提刷装置 3. 转轴 用以传递转矩及支撑转子的重量，一般由中碳钢或合金钢制成。 （三）其它附件 端盖、轴承、轴承端盖、风扇 二.铭牌 图1-8 三相异步电动机铭牌 1.型号Y90L—4 2.额定功率 PN 指电动机在额定运行状态下运行时电动机轴上输出的机械功率，单位为 KW。 式中，UN1、IN1、ηN、cosφN 分别为电动机额定的线电压、线电流、效率、功率因数。 3.额定电压 UN1 指电动机在额定运行状态下运行时定子绕组所加的线电压，单位为 V 或 KV。 4.额定电流 IN1 指电动机加额定电压、输出额定功率时，流入定子绕组中的线电流，单位为 A。 5.额定转速 nN 指电动机在额定运行状态下运行时转子的转速，单位为 r/min。 6.额定频率fN 我国规定工频为50HZ。 7.额定功率因数 cosφ N 指电动机在额定运行状态下运行时定子边的功率因数。 8.接法 指电动机定子三相绕组与交流电源的联接方法。
