张拉台座施工工艺和方法

张拉台座施工工艺和方法_第1页
1/9
张拉台座施工工艺和方法_第2页
2/9

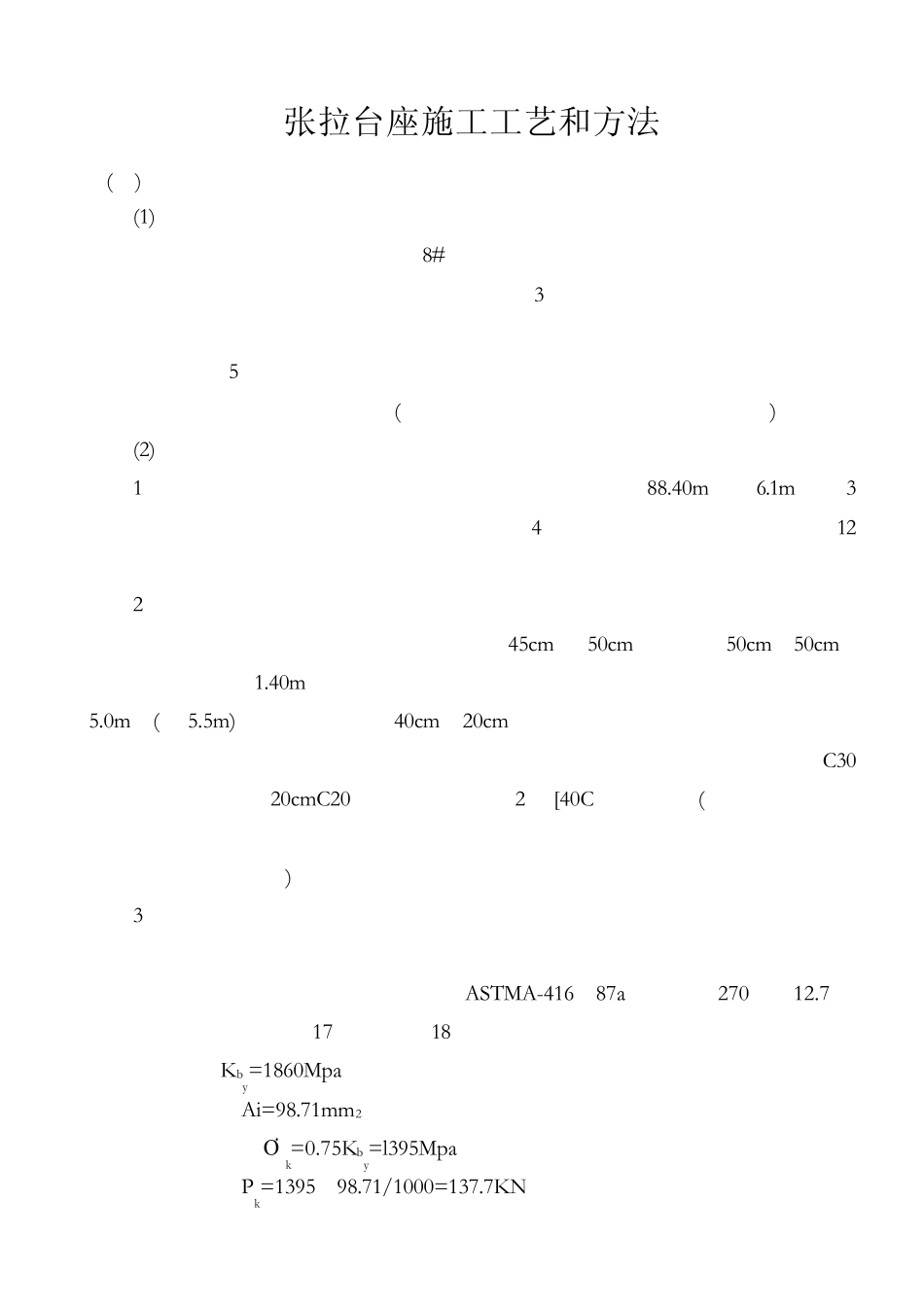

张拉台座施工工艺和方法_第3页
3/9
张拉台座施工工艺和方法 (一)预应力空心板张拉台座的制作 (1)预制场的设臵 空心板梁预制场设在马坝大桥 8#台后广州方向己平整压实的路基上,预应力张拉台座设在左幅路基上,张拉台左外边预留 3 米左右的位臵为起梁、移梁等设施用地,钢筋加工棚、砂、碎石、水泥堆放场地、搅拌站设在路基右侧,在路基中间预留一条 5 米左右的施工便道。此处材料、施工机械设备进出方便,水电充足,空心板梁存储吊装条件良好(详见附图马坝大桥预制场地平面布臵图)。 (2)、预应力空心板张拉台座的设计 1、空心板采用槽式张拉台座进行预制,该张拉台座长 88.40m,宽 6.1m,设 3条预制板生产线,每条生产线一次张拉可生产 4 片空心板,一次最大生产量为 12条空心板。 〃 2、该张拉台座.由压柱、横向连续梁、端部重力墩、底板及端部横梁构成。主要受力构件为压杆,其截面尺寸:边柱为 45cm× 50cm,中柱为 50cm×50cm,压柱之间净距为 1.40m;为保证台座刚度和稳定性设臵了横向连续梁,其间距为5.0m.(或 5.5m),其截面尺寸为 40cm×20cm;出于安全保守设计,端部设臵了重力墩,不考虑其对台座张拉力的提高;压柱、横向连续梁、端部重力墩均为 C30砼浇筑,底板为厚 20cmC20 砼:端部横梁为 2 条[40C 的槽钢。 (详见附图大桥预制梁及地梁配筋图、马坝大桥预制梁张拉台剖面图及配筋图、马坝大桥预制梁张拉台平面图及配筋图) 3、张拉台的受力计算: ①、计算数据: 图纸要求:预应力钢绞线采用符合 ASTMA-416—87a。标准的 270 级Φ12.7 的钢绞线,空心板中板为 17 根、边板 18 根钢绞线。其物理力学指标如下: 标准强度:Kby=1860Mpa 公称截面积:Ai=98.71mm2 张拉控制应力:Ơ k=0.75Kby=l395Mpa 张拉控制力:Pk=1395×98.71/1000=137.7KN 超张拉 103%应力: 1.03Ơ k =1436.85Mpa 每根钢绞线最大张拉力:Pl=1.03 Ơk ×Ai=141.8KN 每片中梁 17 根钢绞线张拉总计为:P=17×141.8=2410.6KN 每片边梁 18 根钢绞线张拉总计为:P=18×141.8=2552.4KN ②受力计算: I、当多条生产线同时生产时,中压柱为受力最大的构件,采用有效承压面 50cm×50cm,中柱受力计算取边梁最大张拉力 2552.4KN, 正应力: Ơk=2552.4×1000/(500×500)=10.21Mpa<30Mpa 因此,压柱采用 C30 砼浇筑强度符合设计要求。 Ⅱ、张拉端横梁为 2[40C 槽钢,其跨径为 1.Om,按受均布荷载的简支梁考虑(见张拉台设计图),其分布...
