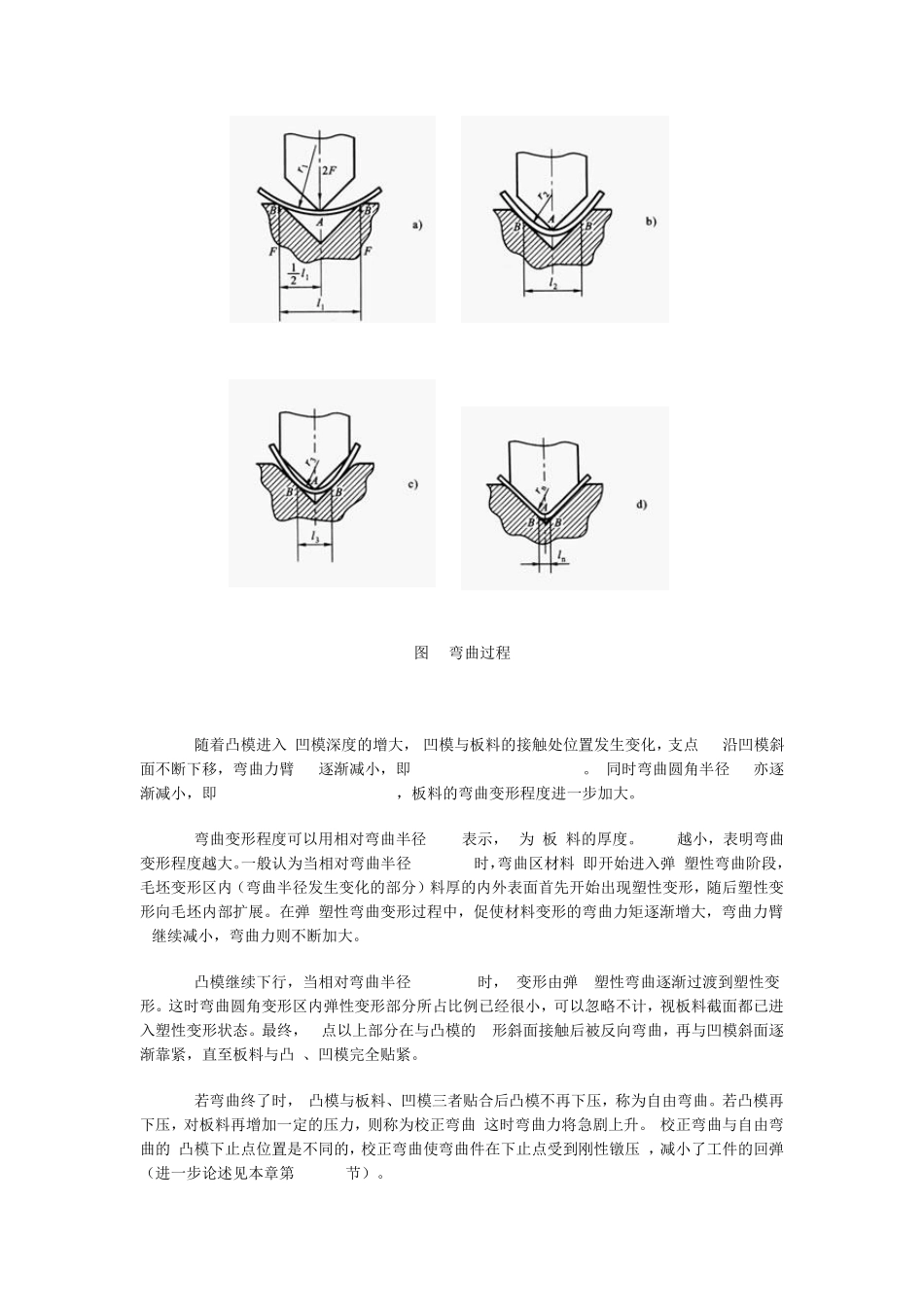

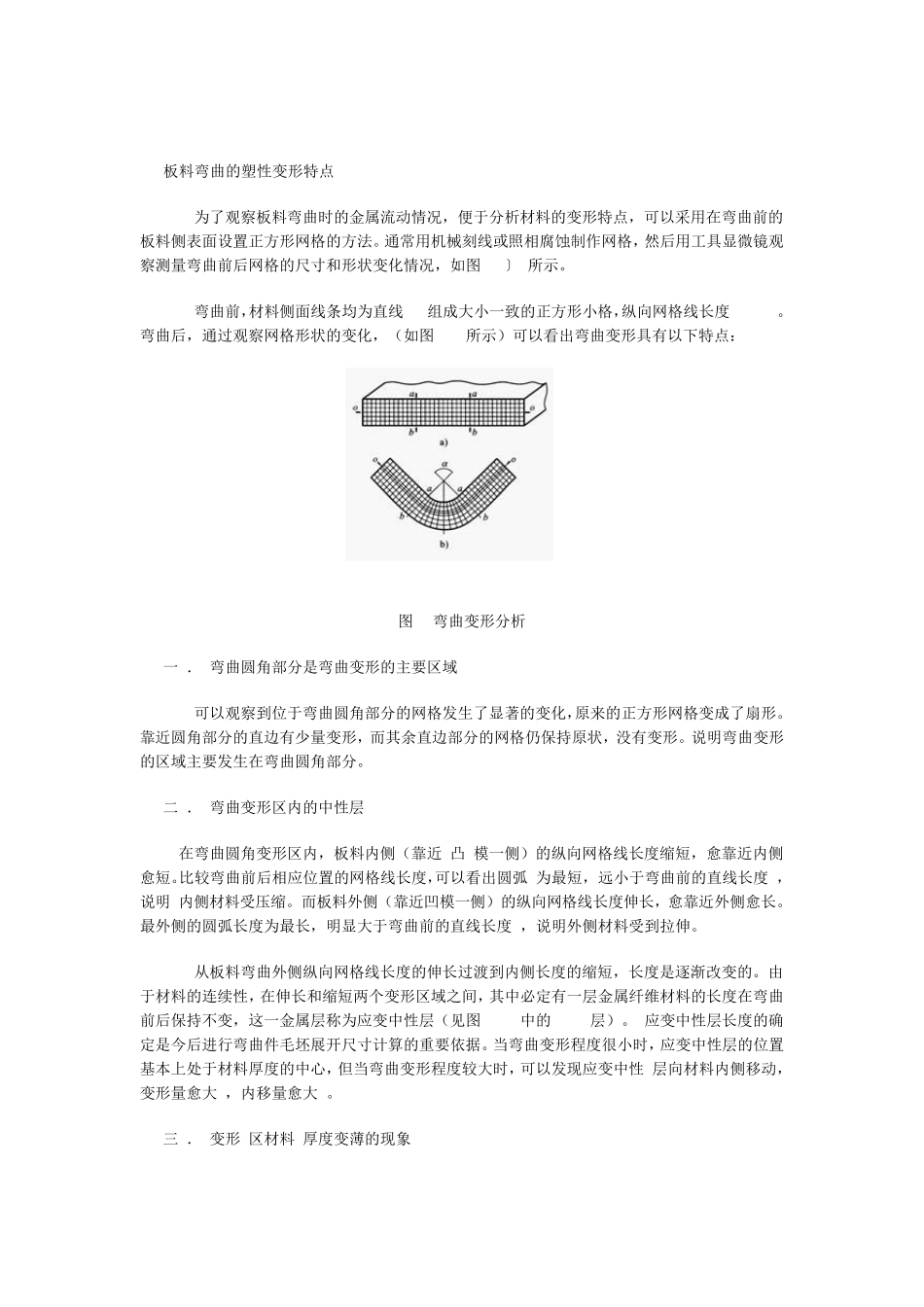

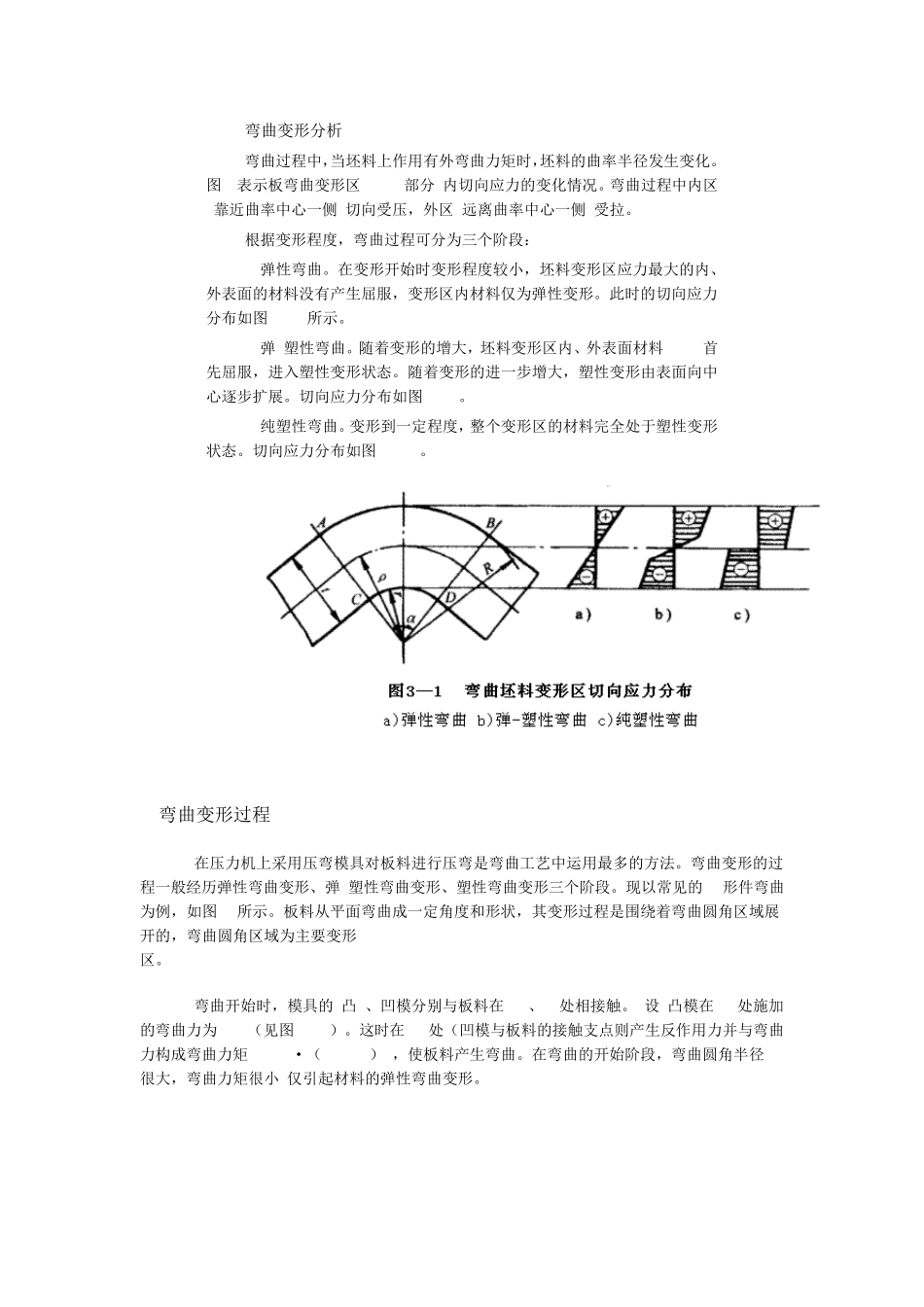

弯曲变形分析 弯曲过程中,当坯料上作用有外弯曲力矩时,坯料的曲率半径发生变化。图 1表示板弯曲变形区(ABCD部分)内切向应力的变化情况。弯曲过程中内区(靠近曲率中心一侧)切向受压,外区(远离曲率中心一侧)受拉。 根据变形程度,弯曲过程可分为三个阶段: 1)弹性弯曲。在变形开始时变形程度较小,坯料变形区应力最大的内、外表面的材料没有产生屈服,变形区内材料仅为弹性变形。此时的切向应力分布如图 3-1a所示。 2)弹-塑性弯曲。随着变形的增大,坯料变形区内、外表面材料 首先屈服,进入塑性变形状态。随着变形的进一步增大,塑性变形由表面向中心逐步扩展。切向应力分布如图 3-1b。 3)纯塑性弯曲。变形到一定程度,整个变形区的材料完全处于塑性变形状态。切向应力分布如图 3-11c。 弯曲变形过程 在压力机上采用压弯模具对板料进行压弯是弯曲工艺中运用最多的方法。弯曲变形的过程一般经历弹性弯曲变形、弹-塑性弯曲变形、塑性弯曲变形三个阶段。现以常见的 V 形件弯曲为例,如图 1 所示。板料从平面弯曲成一定角度和形状,其变形过程是围绕着弯曲圆角区域展开的,弯曲圆角区域为主要变形区。 弯曲开始时,模具的 凸 、凹模分别与板料在 A 、B 处相接触。 设 凸模在 A 处施加的弯曲力为 2F (见图 1 a )。这时在 B 处(凹模与板料的接触支点则产生反作用力并与弯曲力构成弯曲力矩 M = F·(L 1 /2) ,使板料产生弯曲。在弯曲的开始阶段,弯曲圆角半径 r很大,弯曲力矩很小,仅引起材料的弹性弯曲变形。 图 1 弯曲过程 随着凸模进入 凹模深度的增大, 凹模与板料的接触处位置发生变化,支点 B 沿凹模斜面不断下移,弯曲力臂 L 逐渐减小,即 L n < L 3 < L 2 < L 1 。 同时弯曲圆角半径 r 亦逐渐减小,即 r n < r 3 < r 2 < r 1 ,板料的弯曲变形程度进一步加大。 弯曲变形程度可以用相对弯曲半径 r/t表示,t为 板 料的厚度。 r/t越小,表明弯曲变形程度越大。一般认为当相对弯曲半径 r/t>200时,弯曲区材料 即开始进入弹-塑性弯曲阶段,毛坯变形区内(弯曲半径发生变化的部分)料厚的内外表面首先开始出现塑性变形,随后塑性变形向毛坯内部扩展。在弹-塑性弯曲变形过程中,促使材料变形的弯曲力矩逐渐增大,弯曲力臂L继续减小,弯曲力则不断加大。 凸模继续下行,当相对弯曲半径 r/t<200时, 变形由弹 -塑性弯曲逐渐过渡到塑性变形。这时弯曲圆角...
