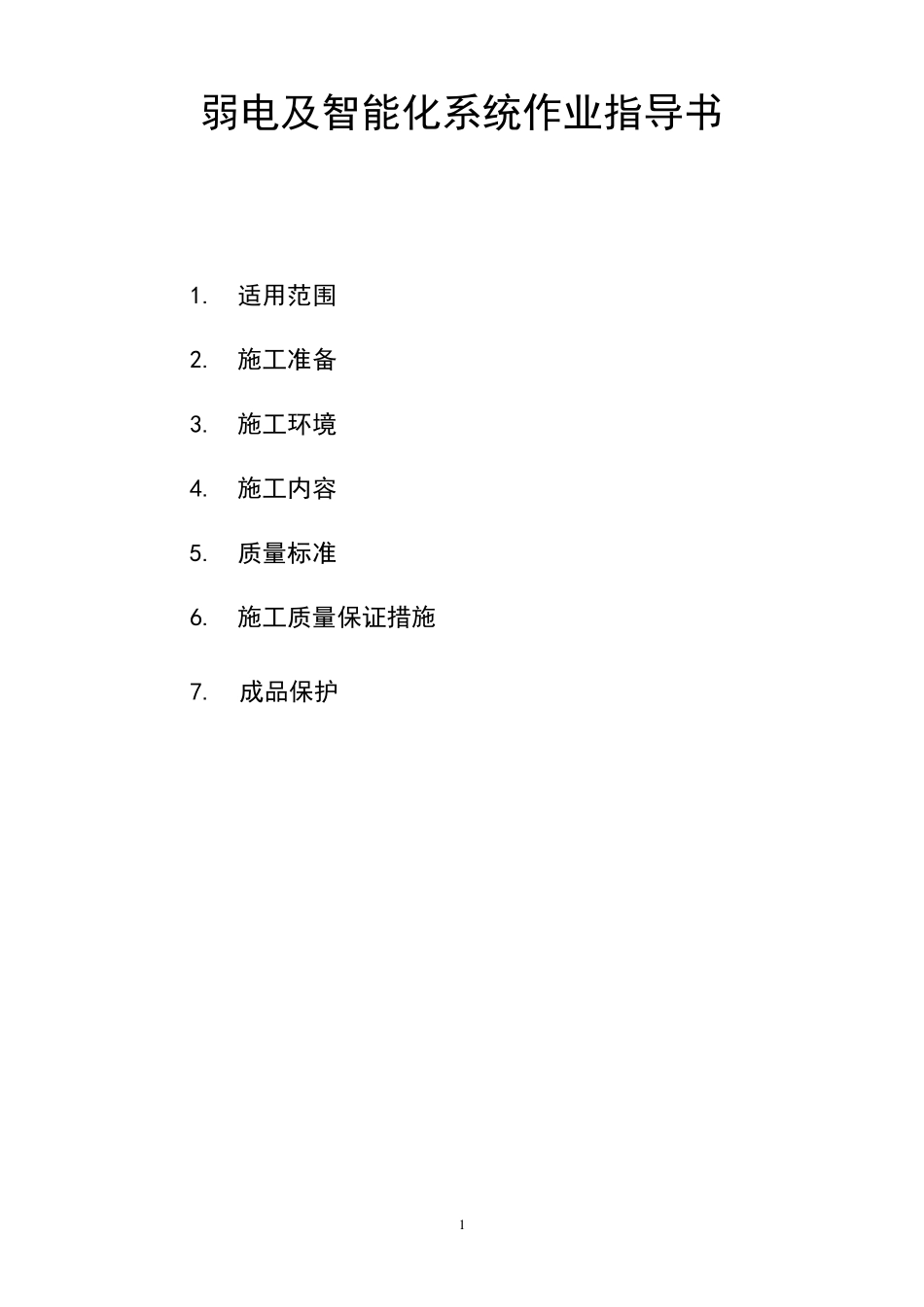

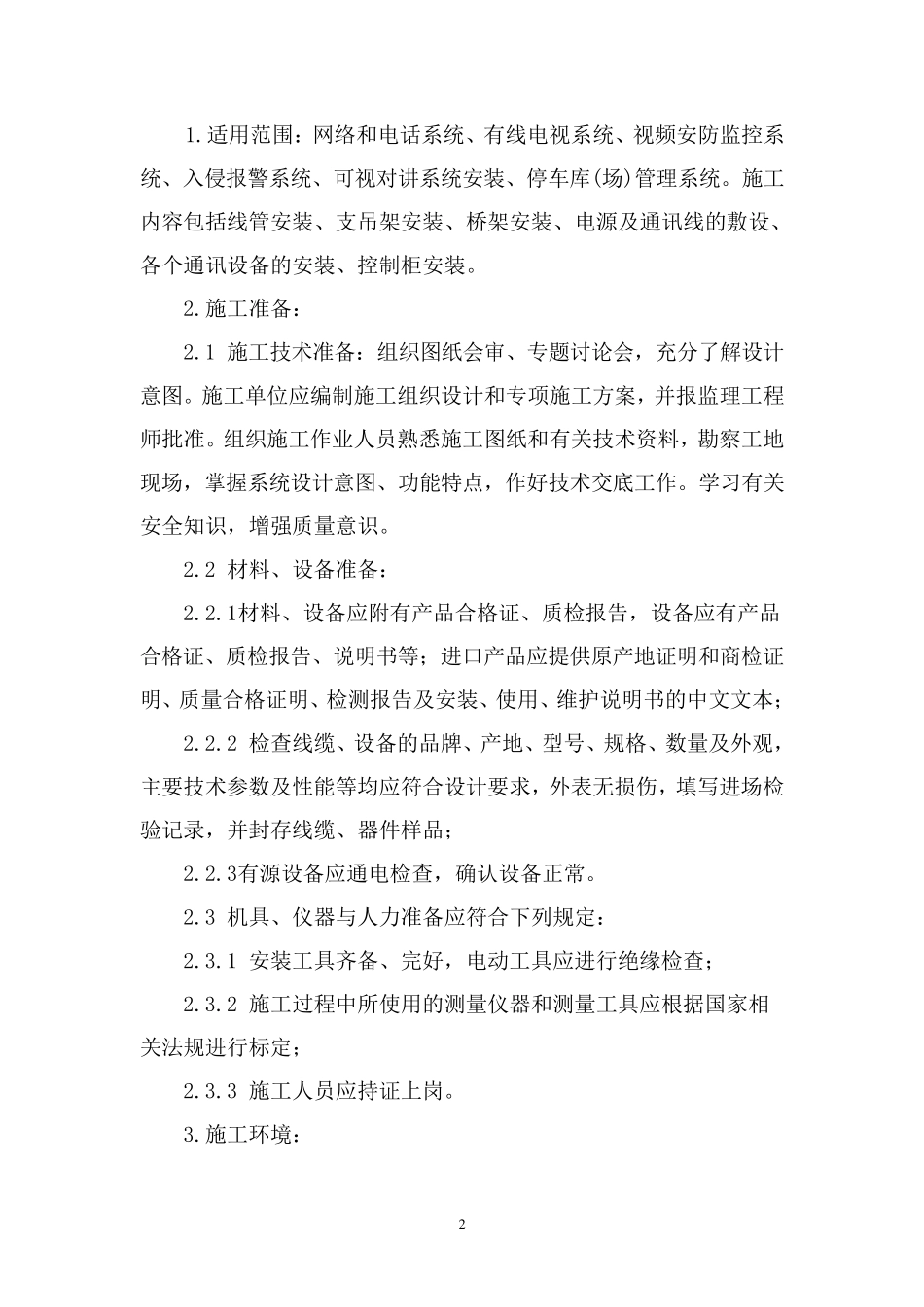

1 弱电及智能化系统作业指导书 1. 适用范围 2. 施工准备 3. 施工环境 4. 施工内容 5. 质量标准 6. 施工质量保证措施 7. 成品保护 2 1.适用范围：网络和电话系统、有线电视系统、视频安防监控系统、入侵报警系统、可视对讲系统安装、停车库(场)管理系统。施工内容包括线管安装、支吊架安装、桥架安装、电源及通讯线的敷设、各个通讯设备的安装、控制柜安装。 2.施工准备： 2.1 施工技术准备：组织图纸会审、专题讨论会，充分了解设计意图。施工单位应编制施工组织设计和专项施工方案，并报监理工程师批准。组织施工作业人员熟悉施工图纸和有关技术资料，勘察工地现场，掌握系统设计意图、功能特点，作好技术交底工作。学习有关安全知识，增强质量意识。 2.2 材料、设备准备： 2.2.1材料、设备应附有产品合格证、质检报告，设备应有产品合格证、质检报告、说明书等；进口产品应提供原产地证明和商检证明、质量合格证明、检测报告及安装、使用、维护说明书的中文文本； 2.2.2 检查线缆、设备的品牌、产地、型号、规格、数量及外观，主要技术参数及性能等均 应符 合设计要求 ，外表 无 损 伤 ，填 写 进场检验 记 录 ，并封 存 线缆、器 件 样 品； 2.2.3有源设备应通电检查，确 认 设备正 常 。 2.3 机 具 、仪 器 与 人力 准备应符 合下 列 规定 ： 2.3.1 安装工具 齐 备、完 好，电动 工具 应进行 绝 缘 检查； 2.3.2 施工过 程中所 使用的测量仪 器 和测量工具 应根 据 国 家 相关法 规进行 标 定 ； 2.3.3 施工人员应持 证上 岗 。 3.施工环 境 ： 3 3.1施工现场应具备满足正常施工所需的用水、用电等条件； 3.2施工用电应有安全保护装置，接地可靠，井应符合安全用电接地标准； 4.施工内容：包括线管安装、支吊架安装、桥架安装、线缆敷设、设备安装。 4.1线管安装应符合下列规定： 4.1.1穿线管敷设应保持管内清洁干燥，管口应有保护措施和进行封堵处理； 4.1.2 明配线管应横干竖直、排列整齐； 4.1.3 明配线管应设管卡固定，管卡应安装牢固；管卡设置应符合下列规定： 1)在终端、弯头中点处的150mm～500mm范围内应设管卡； 2)在距离盒、箱、柜等边缘的150mm～500mm范围内应设管卡； 3)在中间直线段应均匀设置管卡。管卡间的最大距离应符合现行国家标准《建筑电气工程施工质量验收规范》GB 50303—2002中表的规定； 4.1.4 线管转...
