弹簧基本知识

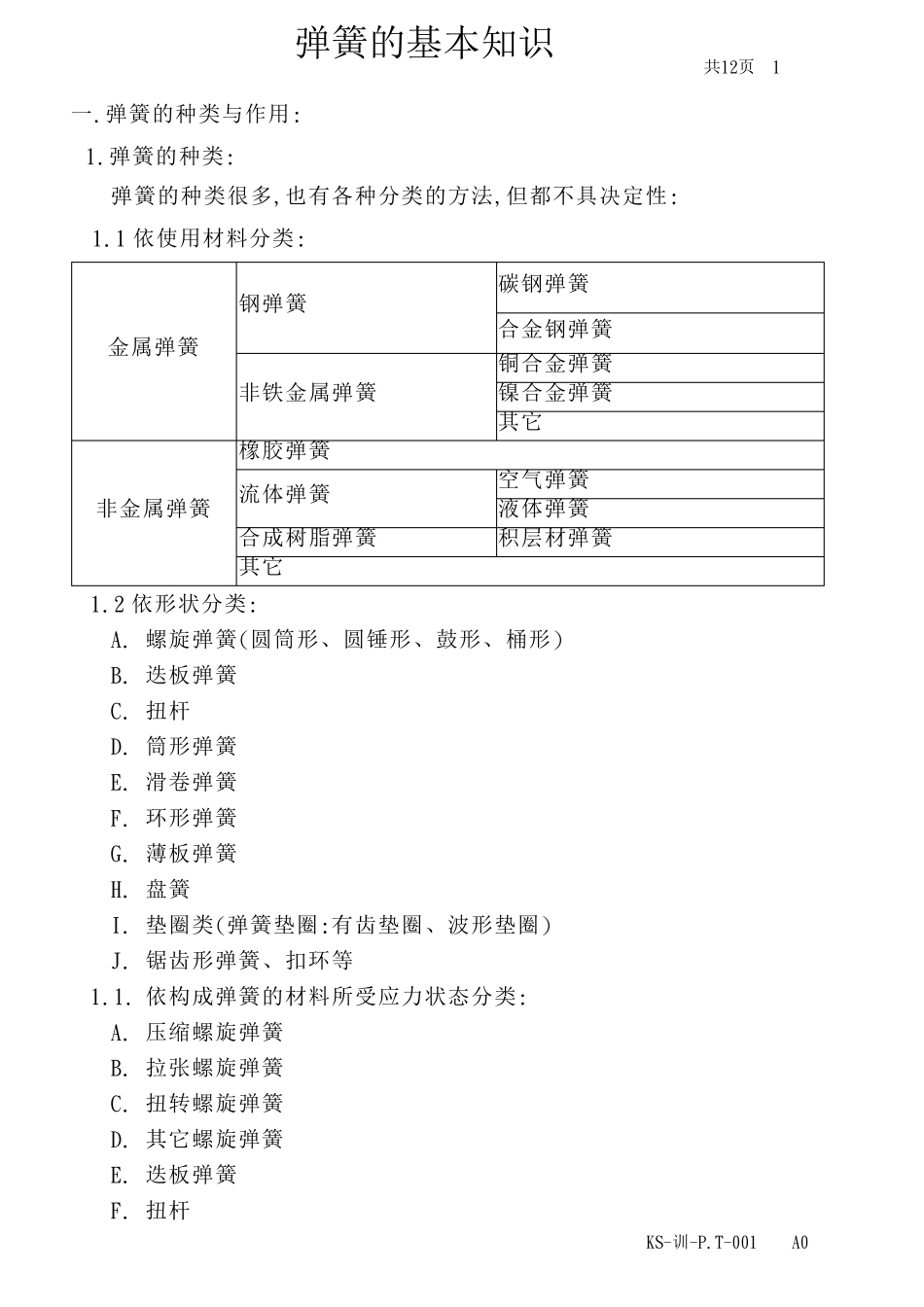

弹簧的基本知识 共12页 1 KS-训-P.T-001 A0 一.弹簧的种类与作用: 1.弹簧的种类: 弹簧的种类很多,也有各种分类的方法,但都不具决定性: 1.1依使用材料分类: 金属弹簧 钢弹簧 碳钢弹簧 合金钢弹簧 非铁金属弹簧 铜合金弹簧 镍合金弹簧 其它 非金属弹簧 橡胶弹簧 流体弹簧 空气弹簧 液体弹簧 合成树脂弹簧 积层材弹簧 其它 1.2依形状分类: A. 螺旋弹簧(圆筒形、圆锤形、鼓形、桶形) B. 迭板弹簧 C. 扭杆 D. 筒形弹簧 E. 滑卷弹簧 F. 环形弹簧 G. 薄板弹簧 H. 盘簧 I. 垫圈类(弹簧垫圈:有齿垫圈、波形垫圈)J. 锯齿形弹簧、扣环等 1.1. 依构成弹簧的材料所受应力状态分类: A. 压缩螺旋弹簧 B. 拉张螺旋弹簧 C. 扭转螺旋弹簧 D. 其它螺旋弹簧 E. 迭板弹簧 F. 扭杆 弹簧的基本知识 共12页 2 KS-训-P.T-001 A0 G. 滑形弹簧 H. 薄板弹簧 I. 盘簧 J. 弹簧垫圈 K. 线细工弹簧 L. 扣环 M. 环形弹簧 2.弹簧的作用: 弹簧乃机械要素之一,作成适当的形状,充分利用材料的弹性,吸收能量的能力,因而只要是弹性体,即可用为材料,极端而言,轨道、桥梁之类的构造物也可以说是一种弹簧作用,但是,用为一般机械要素的弹簧若用弹性范围少的材料,则会因小外力或变形而超越弹性限度,清除外力后仍残留变形,减少弹簧的作用;因而,弹性材料首须要求弹性越大,——亦即弹性限度高,实用上常用金属弹簧; 二.材料的选择: 弹簧是极度利用弹簧材料的弹性,当然是弹性愈高的材料愈好,不过,在实际使用时,其材料还要求物理、化学机械性性质等条件而取舍,一般其考虑因素: 1.弹性限度: 弹性限度是对材料旋加某力而变形后,消除该力时,不残留变形的最大力所相对的应力,很难测定,但相对抗拉强度高的材料,其弹性限度高,同时可通过热处理或冷间加工来改变弹性限度; 2.弹性系数: 对弹簧材料施力,产生单 位 应变时的应力称 为弹性系数,此 值 为弹簧设 计的基体,弹簧材料的弹性系数主 要取决 于 其化学成分,因热处理、冷间加工而稍 有 变化,使用温 度高时会大减少; 3.疲 劳 强度: 疲 劳 强度与 材料的抗拉强度有 一定关 系,但因表 面 状态 、脱 碳 、冷间加工、弹 簧 的 基 本 知 识 共 12页 3 KS-训 -P.T-001 A0 热 处 理 而 变 化 ,这 些 条 件 因 材 料 的 制 造 方 法 ,弹 簧 的 制 造 方 法 而 变 化 ; 4.淬 火 性 : 大 形 弹 簧...
