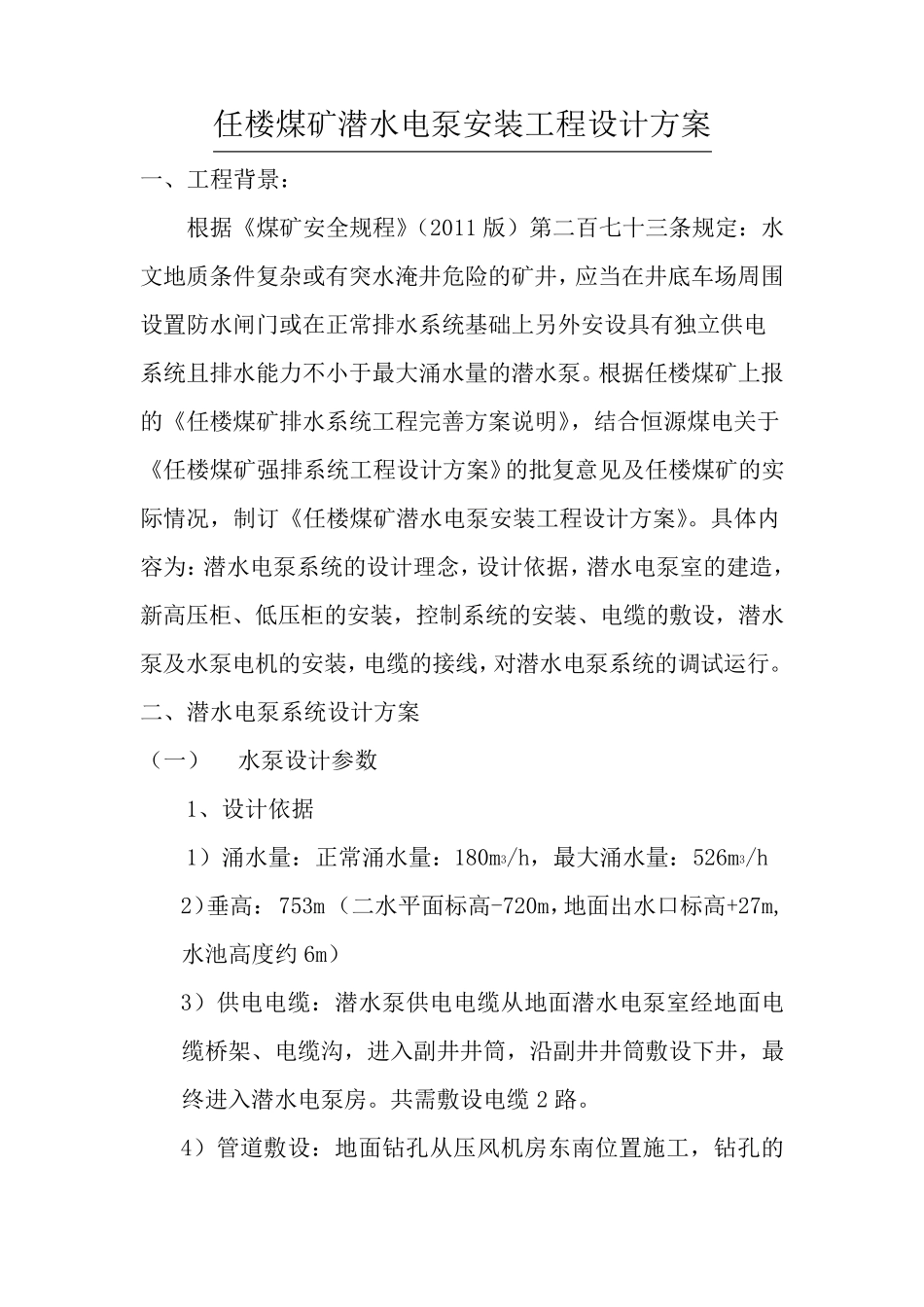

任楼煤矿潜水电泵安装工程设计方案 一、工程背景： 根据《煤矿安全规程》（2011 版）第二百七十三条规定：水文地质条件复杂或有突水淹井危险的矿井，应当在井底车场周围设置防水闸门或在正常排水系统基础上另外安设具有独立供电系统且排水能力不小于最大涌水量的潜水泵。根据任楼煤矿上报的《任楼煤矿排水系统工程完善方案说明》，结合恒源煤电关于《任楼煤矿强排系统工程设计方案》的批复意见及任楼煤矿的实际情况，制订《任楼煤矿潜水电泵安装工程设计方案》。具体内容为：潜水电泵系统的设计理念，设计依据，潜水电泵室的建造，新高压柜、低压柜的安装，控制系统的安装、电缆的敷设，潜水泵及水泵电机的安装，电缆的接线，对潜水电泵系统的调试运行。 二、潜水电泵系统设计方案 （一） 水泵设计参数 1、设计依据 1）涌水量：正常涌水量：180m3/h，最大涌水量：526m3/h 2）垂高： 753m （二水平面标高-720m，地面出水口标高+27m,水池高度约6m） 3）供电电缆：潜水泵供电电缆从地面潜水电泵室经地面电缆桥架、电缆沟，进入副井井筒，沿副井井筒敷设下井，最终进入潜水电泵房 。共 需 敷设电缆 2 路 。 4）管 道 敷设：地面钻 孔 从压风 机房 东 南 位 置施 工，钻 孔 的 下 部 通 过 约 35 米 联 巷 连 接 至 -720 水 平 巷 道 ， 然 后 直 接 铺 设排 水 管 路 至 潜 水 泵 房 。 5） 罐 笼 运 输 ： 任 楼 煤 矿 副 井2#车 罐 笼 底 层 罐 的 尺 寸 ， 净 空长 度 ： 4200mm， 宽 度 ： 1400mm， 高 度 ： 3200mm,选 择 的 潜 水电 泵 设 备 拆 解 后 的 尺 寸 不 得 超 出 副 井2#车 罐 笼 底 层 罐 的 尺寸 。 2、 设 计 基 本 要 求 1） 符 合 防 治 水 规 程 规 定 ， 安 装 的 潜 水 泵 排 水 能 力 不 小 于 最大 涌 水 量 。 2） 选 用 两 台 矿 用 潜 水 电 泵 作 为 排 水 系 统 ， 运 行 方 式 为 一 主一 备 ， 敷 设 一 趟 排 水 管 路 。 3） 电 泵 采 用 软 启 动 方 式 ， 最 大 输 电 距 离 不 小 于 1500 米 。 4） 制 造 厂 家 应 对 水 质 进 行 化 验 。 5） 潜 水 泵 机 组 下 井 长 度 不 能 超 过 4.2 米 。 6） 具 有 煤 矿 安 全 标 志 ...
