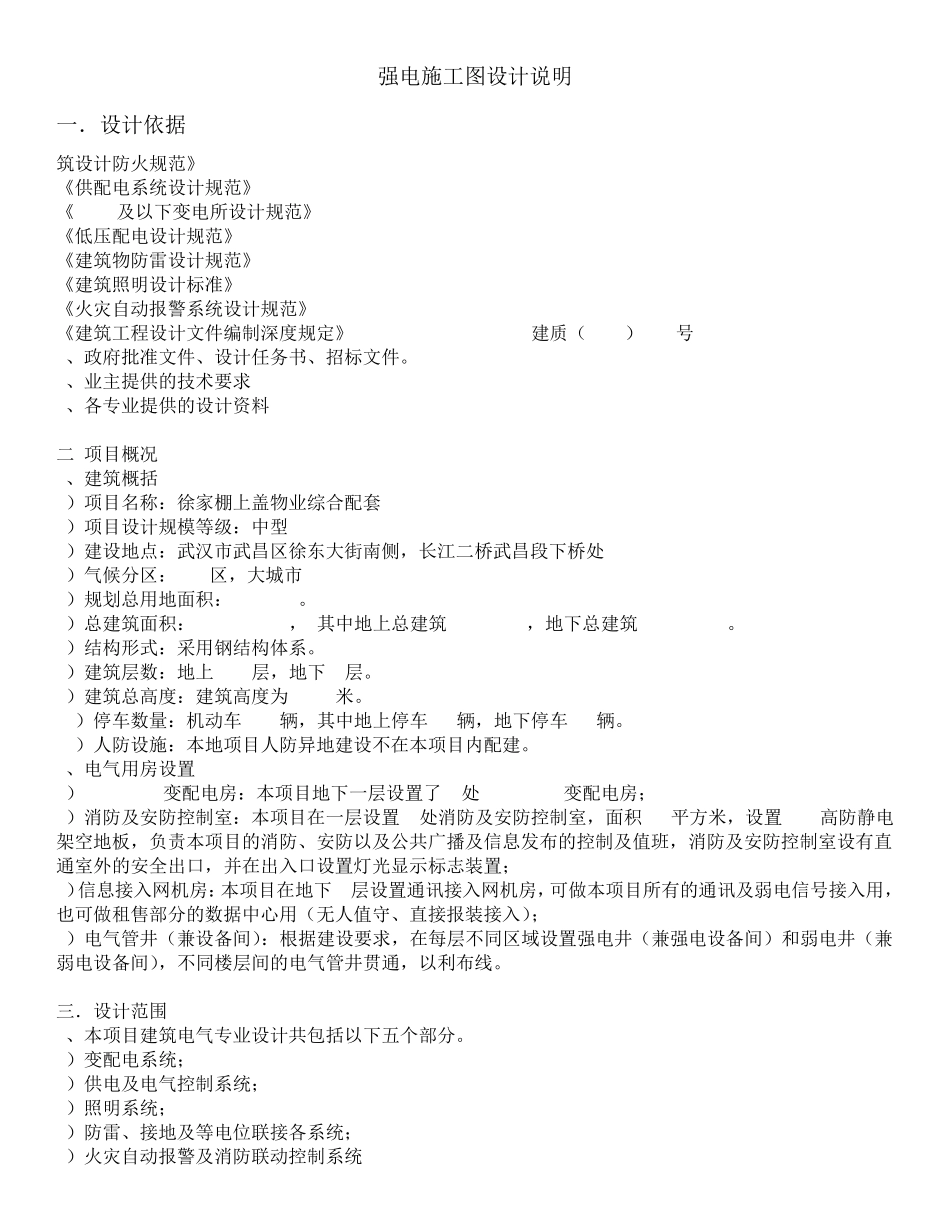

强电施工图设计说明 一．设计依据 筑设计防火规范》 GB 50116-2014 《供配电系统设计规范》 GB 50052-2009 《20KV及以下变电所设计规范》 GB 50053-2013 《低压配电设计规范》 GB 50054-2011 《建筑物防雷设计规范》 GB 50057-2010 《建筑照明设计标准》 GB 50034-2013 《火灾自动报警系统设计规范》 GB 50116-2013 《建筑工程设计文件编制深度规定》 建质（2008）216号 2、政府批准文件、设计任务书、招标文件。 3、业主提供的技术要求 4、各专业提供的设计资料 二.项目概况 1、建筑概括 1）项目名称：徐家棚上盖物业综合配套 2）项目设计规模等级：中型 3）建设地点：武汉市武昌区徐东大街南侧，长江二桥武昌段下桥处 4）气候分区：III区，大城市 5）规划总用地面积：21490m2。 6）总建筑面积：22027.9mm2， 其中地上总建筑19340mm2，地下总建筑2687.9mm2。 7）结构形式：采用钢结构体系。 8）建筑层数：地上 2-4层，地下1层。 9）建筑总高度：建筑高度为 23.9米。 10）停车数量：机动车 116辆，其中地上停车 67辆，地下停车 49辆。 11）人防设施：本地项目人防异地建设不在本项目内配建。 2、电气用房设置 1）10/0.4kV变配电房：本项目地下一层设置了 1处 10/0.4KV变配电房； 2）消防及安防控制室：本项目在一层设置 1处消防及安防控制室，面积 30平方米，设置 300高防静电架空地板，负责本项目的消防、安防以及公共广播及信息发布的控制及值班，消防及安防控制室设有直通室外的安全出口，并在出入口设置灯光显示标志装置； 3）信息接入网机房：本项目在地下1层设置通讯接入网机房，可做本项目所有的通讯及弱电信号接入用，也可做租售部分的数据中心用（无人值守、直接报装接入）； 4）电气管井（兼设备间）：根据建设要求，在每层不同区域设置强电井（兼强电设备间）和弱电井（兼弱电设备间），不同楼层间的电气管井贯通，以利布线。 三．设计范围 1、本项目建筑电气专业设计共包括以下五个部分。 1）变配电系统； 2）供电及电气控制系统； 3）照明系统； 4）防雷、接地及等电位联接各系统； 5）火灾自动报警及消防联动控制系统 2、与其它专业设计的分工： 1）室外立面、广告照明系统，由专业照明公司设计，本设计仅预留电源； 2）室外景观照明系统，由专业照明公司设计，本设计仅预留电源； 3）报告厅,多功能厅等的调光照明系统，本设计仅预留电源容量； 4）大厅等有特...
