数字信号处理Matlab_实现实例

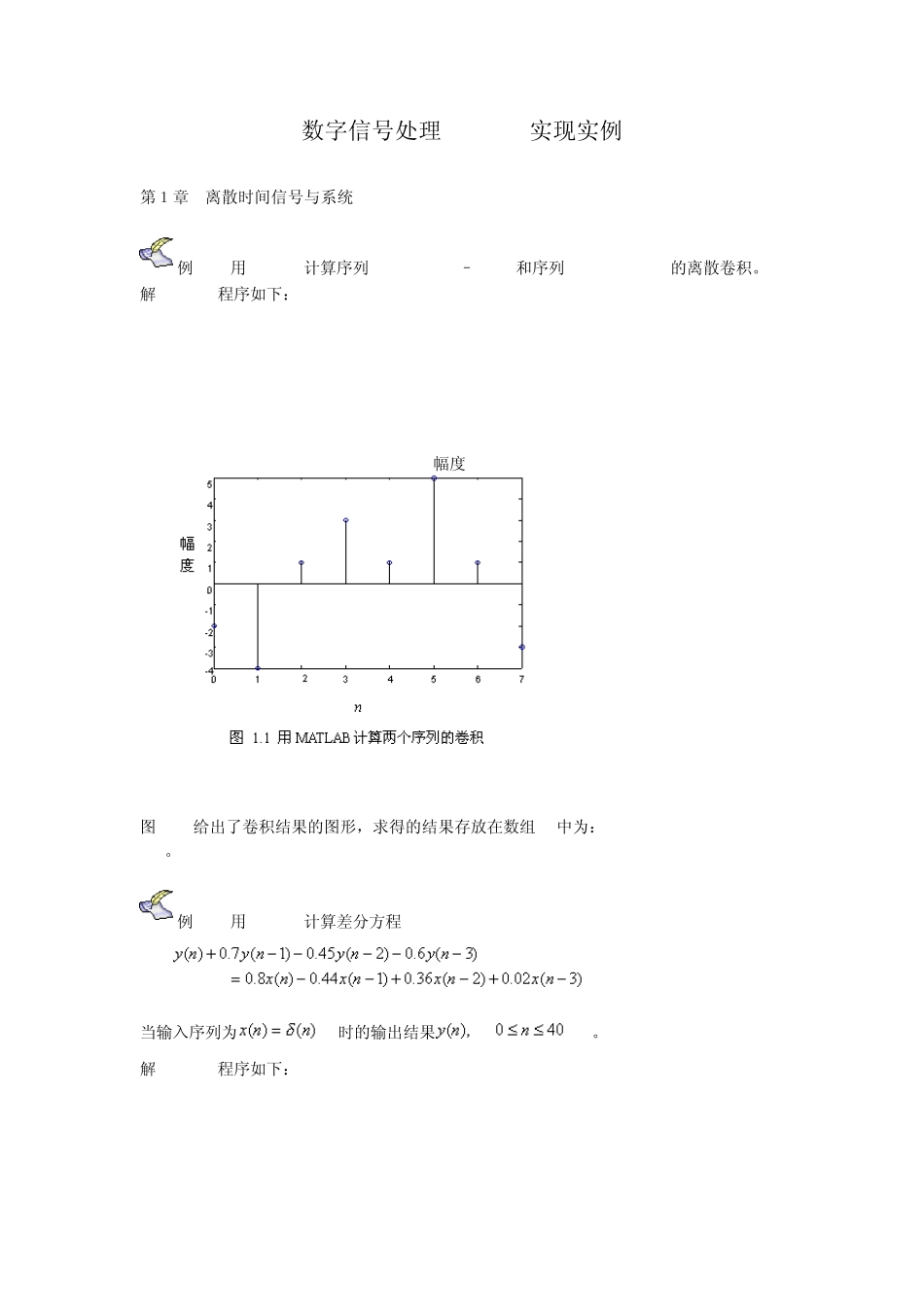

数字信号处理Matlab 实现实例 第１章 离散时间信号与系统 例1-1 用MATLAB计算序列{-2 0 1 –1 3}和序列{1 2 0 -1}的离散卷积。 解 MATLAB程序如下： a=[-2 0 1 -1 3]; b=[1 2 0 -1]; c=conv(a,b); M=length(c)-1; n=0:1:M; stem(n,c); xlabel('n'); ylabel('幅度'); 图 1.1给出了卷积结果的图形，求得的结果存放在数组 c中为：{-2 -4 1 3 1 5 1 -3}。 例1-2 用MATLAB计算差分方程 当输入序列为 时的输出结果 。 解 MATLAB程序如下： N=41; a=[0.8 -0.44 0.36 0.22]; b=[1 0.7 -0.45 -0.6]; x=[1 zeros(1,N-1)]; k=0:1:N-1; y=filter(a,b,x); stem(k,y) xlabel('n');ylabel('幅度') 图 1.2 给出了该差分方程的前41个样点的输出，即该系统的单位脉冲响应。 例 1-3 用 MATLAB计算例 1-2差分方程 所对应的系统函数的DTFT。 解 例 1-2差分方程所对应的系统函数为： 1231230 .80 .4 40 .3 60 .0 2( )10 .70 .4 50 .6zzzH zzzz 其 DTFT为 23230 .80 .4 40 .3 60 .0 2()10 .70 .4 50 .6jjjjjjjeeeH eeee 用 MATLAB计算的程序如下： k=256; num=[0.8 -0.44 0.36 0.02]; den=[1 0.7 -0.45 -0.6]; w=0:pi/k:pi; h=freqz(num,den,w); subplot(2,2,1); plot(w/pi,real(h));grid title('实部') xlabel('\omega/\pi');ylabel('幅度') subplot(2,2,2); plot(w/pi,imag(h));grid title('虚部') xlabel('\omega/\pi');ylabel('Amplitude') subplot(2,2,3); plot(w/pi,abs(h));grid title('幅度谱') xlabel('\omega/\pi');ylabel('幅值') subplot(2,2,4); plot(w/pi,angle(h));grid title('相位谱') xlabel('\omega/\pi');ylabel('弧度') 第２章 离散傅里叶变换及其快速算法 例2-1 对连续的单一频率周期信号 按采样频率 采样，截取长度N分别选N =20和N =16，观察其DFT结果的幅度谱。 解 此时离散序列 ，即 k=8。用 MATLAB计算并作图，函数 fft用于计算离散傅里叶变换DFT，程序如下： k=8; n1=[0:1:19]; xa1=sin(2*pi*n1/k); subplot(2,2,1) plot(n1,xa1) xlabel('t/T');ylabel('x(n)'); xk1=fft(xa1);xk1=abs(xk1); subplot(2,2,2) stem(n1,xk1) xlabel('k');ylabel('X(k)'); n2=[0:1:15]; xa2=sin(2*pi*n2/k); subplot(2,2,3...
