数字发射机介绍

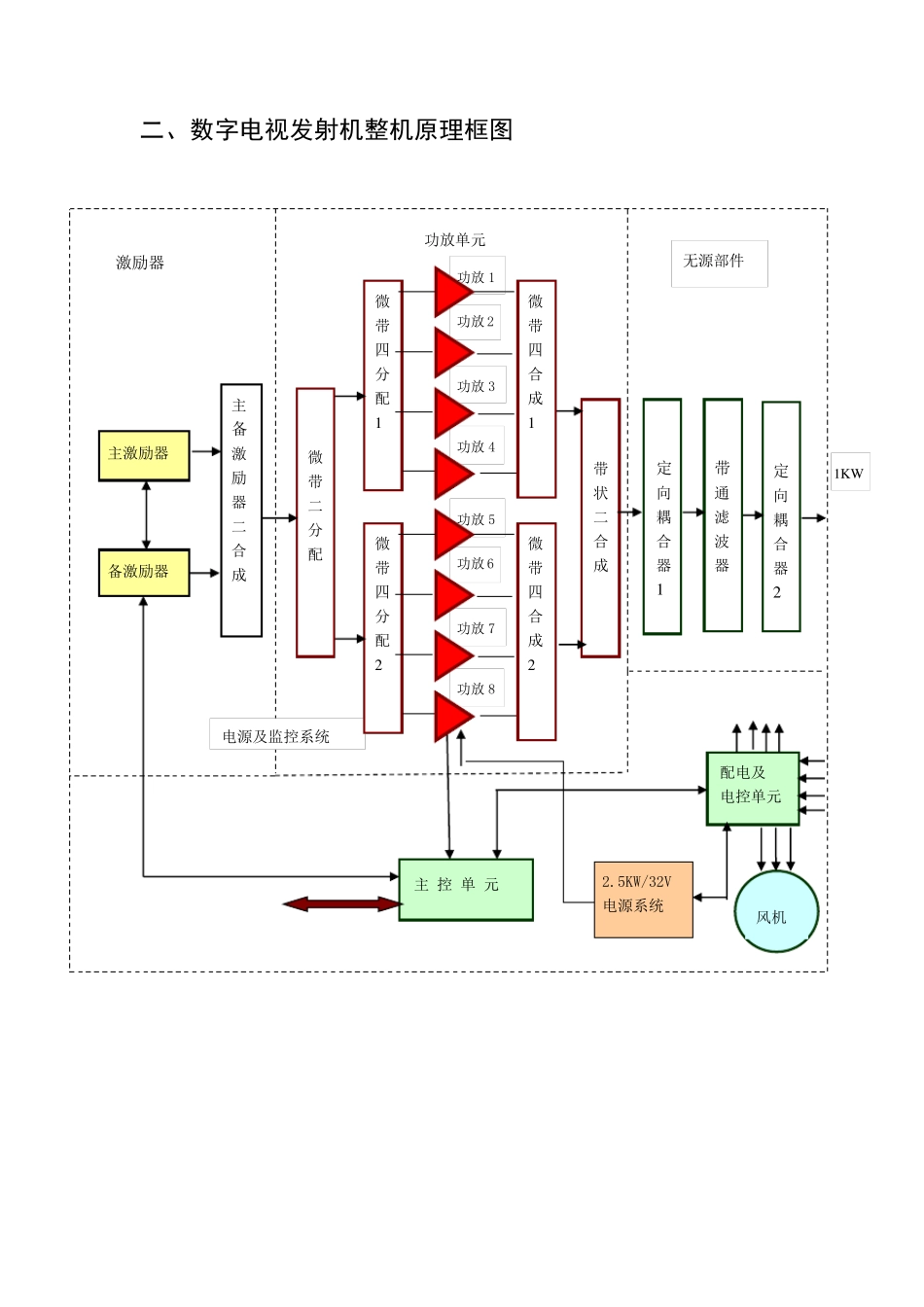

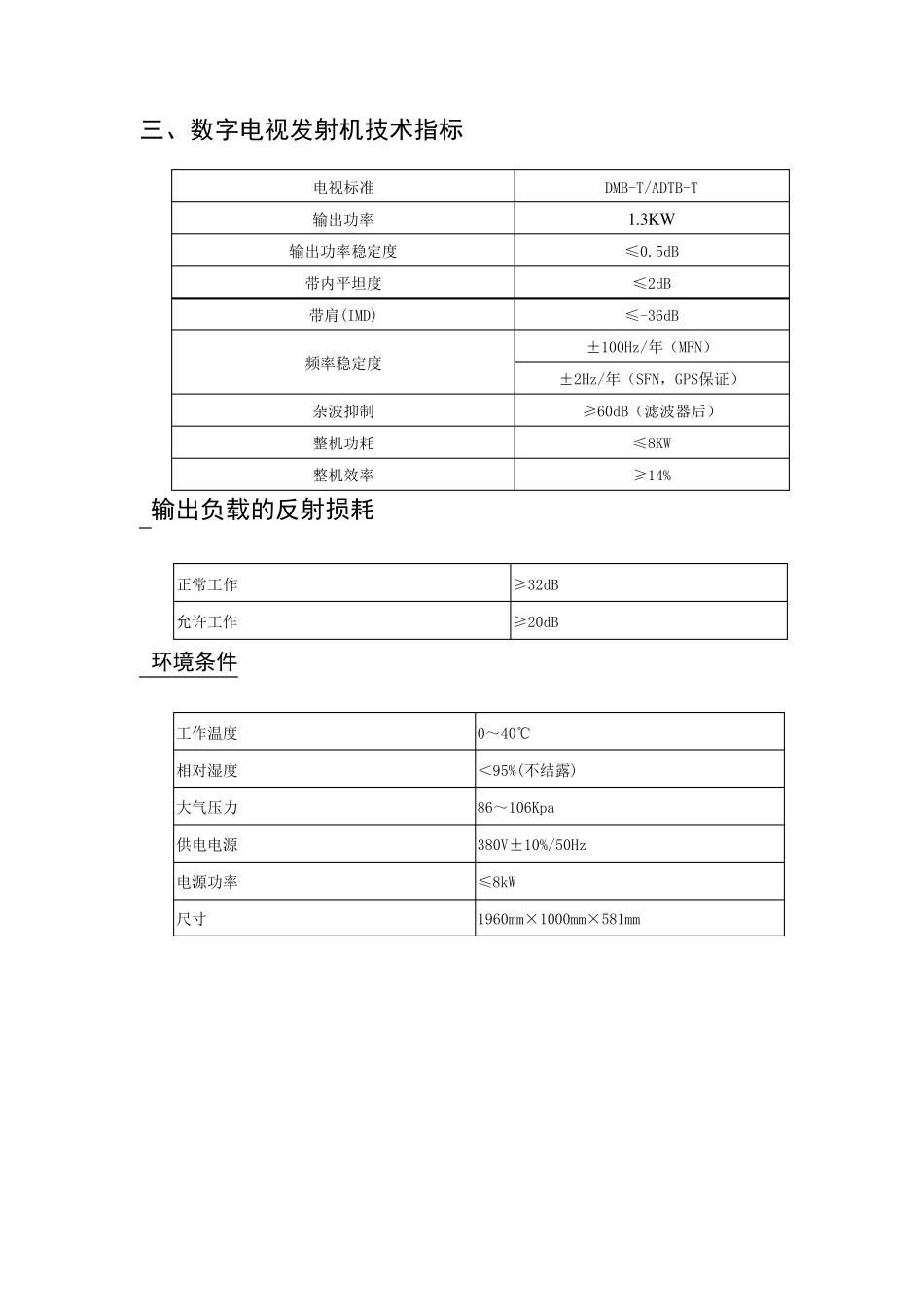

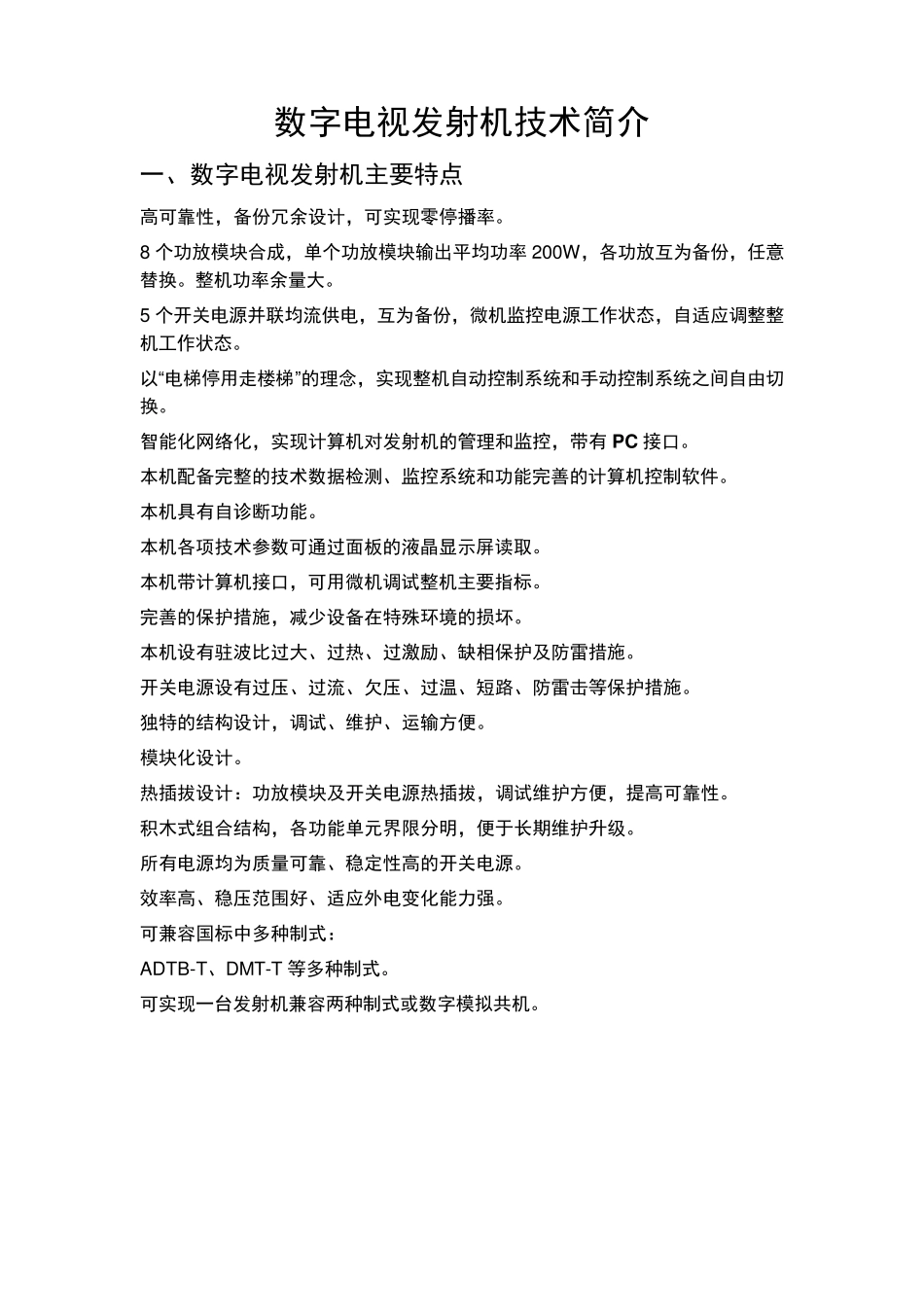

数字电视发射机技术简介 一、数字电视发射机主要特点 高可靠性，备份冗余设计，可实现零停播率。 8 个功放模块合成，单个功放模块输出平均功率 200W ，各功放互为备份，任意替换。整机功率余量大。 5 个开关电源并联均流供电，互为备份，微机监控电源工作状态，自适应调整整机工作状态。 以“电梯停用走楼梯”的理念，实现整机自动控制系统和手动控制系统之间自由切换。 智能化网络化，实现计算机对发射机的管理和监控，带有 PC 接口。 本机配备完整的技术数据检测、监控系统和功能完善的计算机控制软件。 本机具有自诊断功能。 本机各项技术参数可通过面板的液晶显示屏读取。 本机带计算机接口，可用微机调试整机主要指标。 完善的保护措施，减少设备在特殊环境的损坏。 本机设有驻波比过大、过热、过激励、缺相保护及防雷措施。 开关电源设有过压、过流、欠压、过温、短路、防雷击等保护措施。 独特的结构设计，调试、维护、运输方便。 模块化设计。 热插拔设计：功放模块及开关电源热插拔，调试维护方便，提高可靠性。 积木式组合结构，各功能单元界限分明，便于长期维护升级。 所有电源均为质量可靠、稳定性高的开关电源。 效率高、稳压范围好、适应外电变化能力强。 可兼容国标中多种制式： ADTB-T、DMT-T 等多种制式。 可实现一台发射机兼容两种制式或数字模拟共机。 二、数字电视发射机整机原理框图 1KW 配电及 电控单元 主 控 单 元 主 备 激 励 器 二合 成 激励器 功放单元 微带 二分配 定 向 耦 合 器 1 带 通 滤波器 定 向 耦合 器 2 带状 二 合 成 主激励器 备激励器 无源部件 2.5KW/32V 电源系统 风机 电源及监控系统 微带 四 分配 1 微带四 合 成 1 功放 1 功放 2 功放 3 功放 4 微带 四 分配 2 微带四 合 成 2 功放 5 功放 6 功放 7 功放 8 三、数字电视发射机技术指标 电视标准 DMB-T/ADTB-T 输出功率 1.3KW 输出功率稳定度 ≤0.5dB 带内平坦度 ≤2dB 带肩(IMD) ≤-36dB 频率稳定度 ±100Hz/年（MFN） ±2Hz/年（SFN，GPS保证） 杂波抑制 ≥60dB（滤波器后） 整机功耗 ≤8KW 整机效率 ≥14% 输出负载的反射损耗 正常工作 ≥32dB 允许工作 ≥20dB 环境条件 工作温度 0～40℃ 相对湿度 ＜95%(不结露) 大气压力 86～106Kpa 供电电源 380V±10%/50Hz 电源功率 ≤8kW 尺寸 1960mm×1...
