数字滤波器设计VIP专享

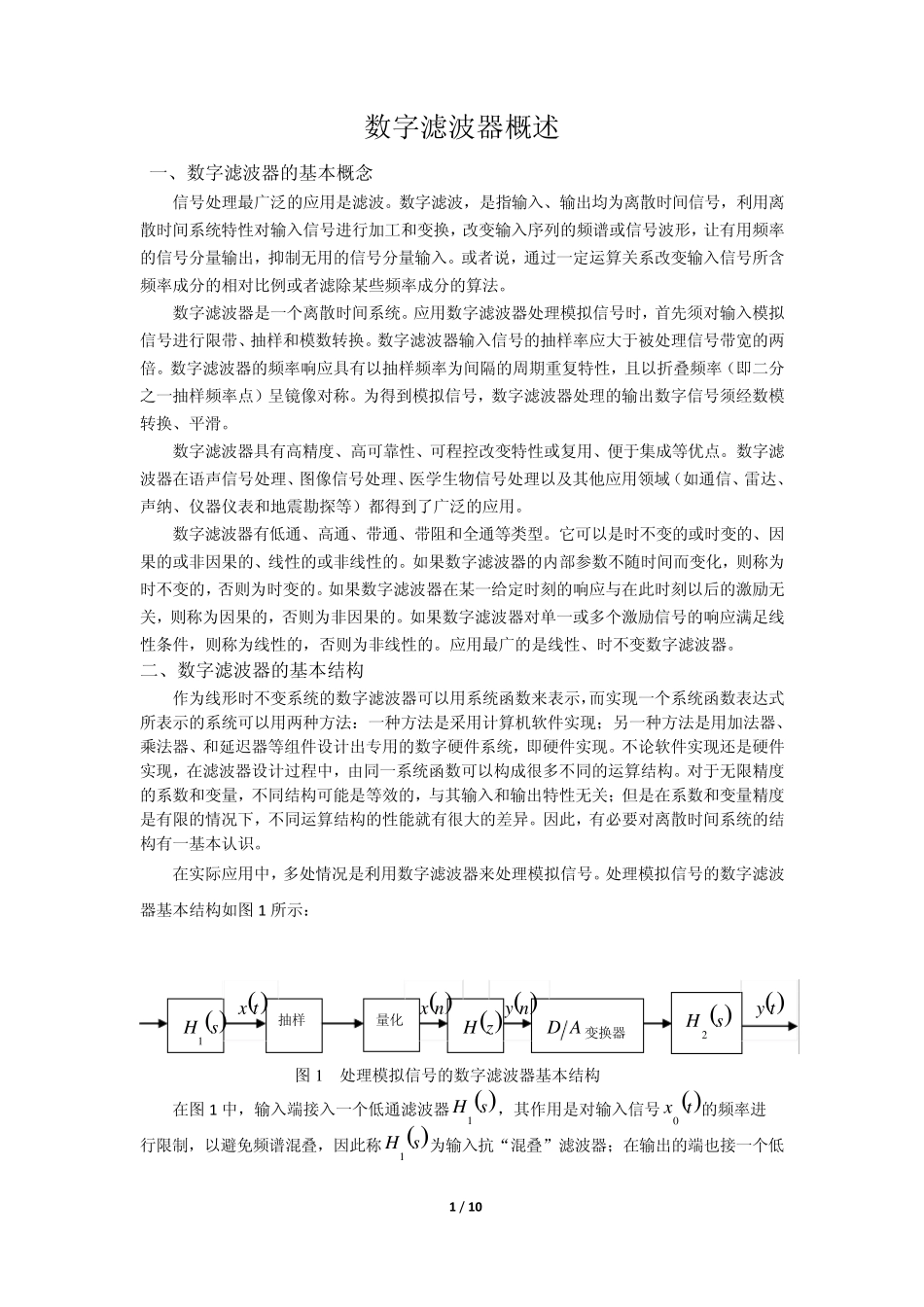

1 / 10 数字滤波器概述 一、数字滤波器的基本概念 信号处理最广泛的应用是滤波。数字滤波，是指输入、输出均为离散时间信号，利用离散时间系统特性对输入信号进行加工和变换，改变输入序列的频谱或信号波形，让有用频率的信号分量输出，抑制无用的信号分量输入。或者说，通过一定运算关系改变输入信号所含频率成分的相对比例或者滤除某些频率成分的算法。 数字滤波器是一个离散时间系统。应用数字滤波器处理模拟信号时，首先须对输入模拟信号进行限带、抽样和模数转换。数字滤波器输入信号的抽样率应大于被处理信号带宽的两倍。数字滤波器的频率响应具有以抽样频率为间隔的周期重复特性，且以折叠频率（即二分之一抽样频率点）呈镜像对称。为得到模拟信号，数字滤波器处理的输出数字信号须经数模转换、平滑。 数字滤波器具有高精度、高可靠性、可程控改变特性或复用、便于集成等优点。数字滤波器在语声信号处理、图像信号处理、医学生物信号处理以及其他应用领域（如通信、雷达、声纳、仪器仪表和地震勘探等）都得到了广泛的应用。 数字滤波器有低通、高通、带通、带阻和全通等类型。它可以是时不变的或时变的、因果的或非因果的、线性的或非线性的。如果数字滤波器的内部参数不随时间而变化，则称为时不变的，否则为时变的。如果数字滤波器在某一给定时刻的响应与在此时刻以后的激励无关，则称为因果的，否则为非因果的。如果数字滤波器对单一或多个激励信号的响应满足线性条件，则称为线性的，否则为非线性的。应用最广的是线性、时不变数字滤波器。 二、数字滤波器的基本结构 作为线形时不变系统的数字滤波器可以用系统函数来表示，而实现一个系统函数表达式所表示的系统可以用两种方法：一种方法是采用计算机软件实现；另一种方法是用加法器、乘法器、和延迟器等组件设计出专用的数字硬件系统，即硬件实现。不论软件实现还是硬件实现，在滤波器设计过程中，由同一系统函数可以构成很多不同的运算结构。对于无限精度的系数和变量，不同结构可能是等效的，与其输入和输出特性无关；但是在系数和变量精度是有限的情况下，不同运算结构的性能就有很大的差异。因此，有必要对离散时间系统的结构有一基本认识。 在实际应用中，多处情况是利用数字滤波器来处理模拟信号。处理模拟信号的数字滤波器基本结构如图1 所示： 图1 处理模拟信号的数字滤波器基本结构 在图1 中，输入端接入一个低通滤波器 sH1，其作用是对输入信号 t...
