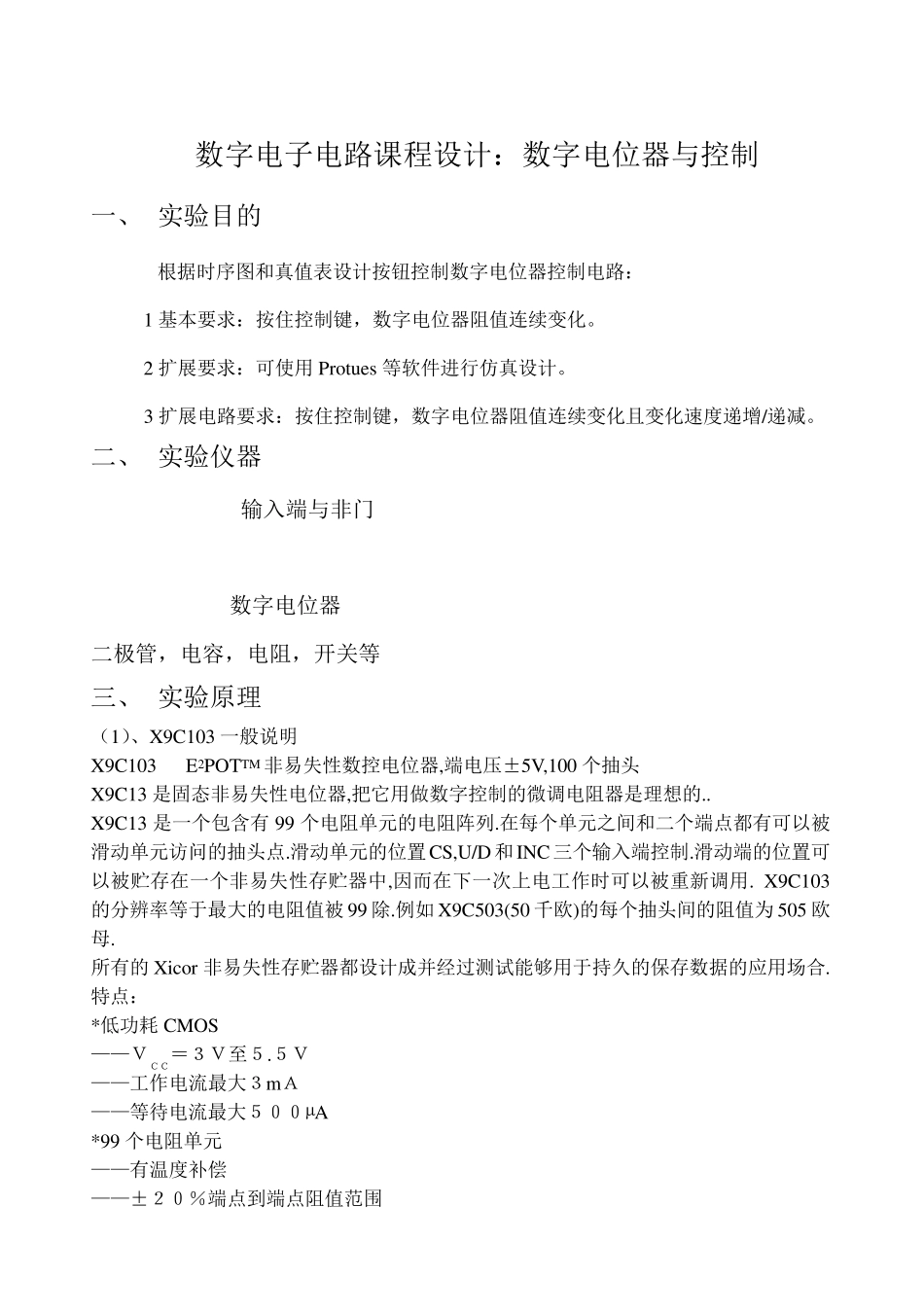

数字电子电路课程设计：数字电位器与控制 一、 实验目的 根据时序图和真值表设计按钮控制数字电位器控制电路： 1 基本要求：按住控制键，数字电位器阻值连续变化。 2 扩展要求：可使用Protu es 等软件进行仿真设计。 3 扩展电路要求：按住控制键，数字电位器阻值连续变化且变化速度递增/递减。 二、 实验仪器 74LS132 2输入端与非门 NE555 X9C103 数字电位器 二极管，电容，电阻，开关等 三、 实验原理 （1）、X9C103 一般说明 X9C103 E2POTTM 非易失性数控电位器,端电压±5V,100 个抽头 X9C13 是固态非易失性电位器,把它用做数字控制的微调电阻器是理想的.. X9C13 是一个包含有 99 个电阻单元的电阻阵列.在每个单元之间和二个端点都有可以被滑动单元访问的抽头点.滑动单元的位置CS,U/D和INC 三个输入端控制.滑动端的位置可以被贮存在一个非易失性存贮器中,因而在下一次上电工作时可以被重新调用. X9C103的分辨率等于最大的电阻值被 99 除.例如X9C503(50 千欧)的每个抽头间的阻值为505 欧母. 所有的Xicor 非易失性存贮器都设计成并经过测试能够用于持久的保存数据的应用场合. 特点： *低功耗CMOS ——ＶＣＣ＝３Ｖ至５.５Ｖ ——工作电流最大３mＡ ——等待电流最大５００µA *99 个电阻单元 ——有温 度补 偿 ——±２ ０％ 端点到 端点阻值范 围 *１００个滑抽头点 ——滑动端的位置取决于三线接口 ——类似于ＴＴＬ升／降计数器 ——滑动端位置贮存于非易失性存贮器中。可在上电时重新调用 *滑动端位置数据可保存１００年 *Ｘ９Ｃ１０３==10KΩ 数控电位器控制时序图如下： CS INC U /D CS INC U /D 方式 L H 向上滑动 L L 向下滑动 H X 存储滑动位置 H X X 等待电流 L X 不存储，返回等待 图 1.1 引脚配置及引脚说明 引脚配置如图 1.1 所示。 4INC1U/D2CS7VH3VW5VL6GND4VCC8U29C103VCC 脚配置图1.2 （2）、压控振荡器 RARBC47625 155538UCCUOUCTUCCR1RPCRARB76251348555UCT(a)(b)图2、由555电路组成的压控振荡器 压控振荡器的组成原理如图2 所示，其中图（a）是模拟一个电压可变的工作电源加至控 制 端 5 脚；图（b）是用一只电位器 RP，通过 RP 对控制信号源电压进行调节，将调节后的电压加至控制端 5 脚。两电路结构不尽相同，但其原理是一样的。 上述压控振荡器的控制电压加在 555 电路的 UC 端，即第 5 脚，它对振...
