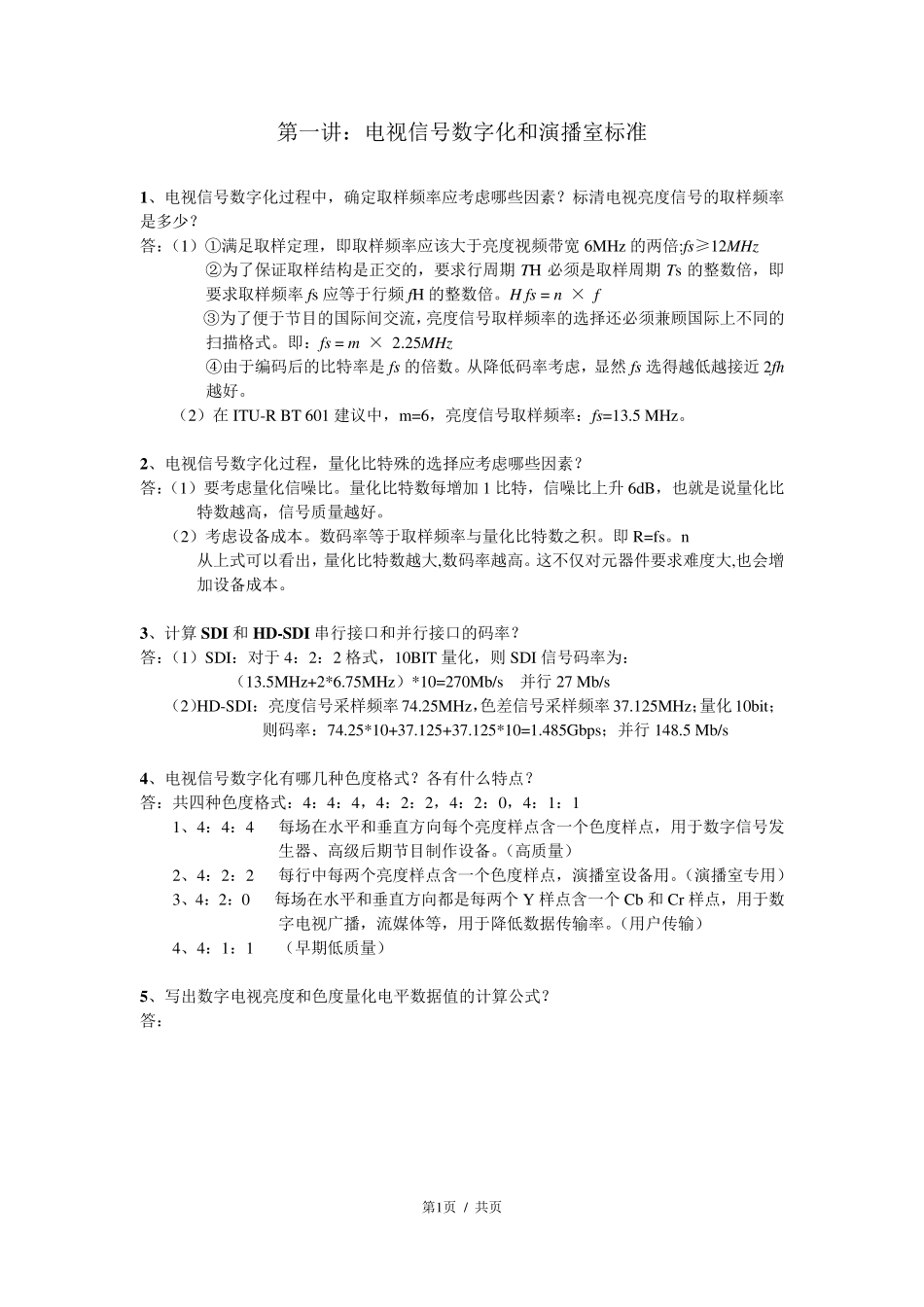

第1页 / 共页 第一讲：电视信号数字化和演播室标准 1、电视信号数字化过程中，确定取样频率应考虑哪些因素？标清电视亮度信号的取样频率是多少？ 答：（1）①满足取样定理，即取样频率应该大于亮度视频带宽6MHz 的两倍:fs≥12MHz ②为了保证取样结构是正交的，要求行周期TH 必须是取样周期Ts 的整数倍，即要求取样频率fs 应等于行频fH 的整数倍。H fs = n × f ③为了便于节目的国际间交流，亮度信号取样频率的选择还必须兼顾国际上不同的扫描格式。即：fs = m × 2.25MHz ④由于编码后的比特率是fs的倍数。从降低码率考虑，显然 fs选得越低越接近 2fh越好。 （2）在 ITU-R BT 601 建议中，m=6，亮度信号取样频率：fs=13.5 MHz 。 2、电视信号数字化过程，量化比特殊的选择应考虑哪些因素？ 答：（1）要考虑量化信噪比。量化比特数每增加 1 比特，信噪比上升 6dB，也就是说量化比特数越高，信号质量越好。 （2）考虑设备成本。数码率等于取样频率与量化比特数之积。即R=fs。n 从上式可以看出，量化比特数越大,数码率越高。这不仅对元器件要求难度大,也会增加设备成本。 3、计算 S DI 和HD-S DI 串行接口和并行接口的码率？ 答：（1）SDI：对于4：2：2 格式，10BIT 量化，则 SDI 信号码率为： （13.5MHz +2*6.75MHz ）*10=270Mb/s 并行27 Mb/s （2）HD-SDI： 亮度信号采样频率74.25MHz ，色差信号采样频率37.125MHz ；量化10bit；则码率：74.25*10+37.125+37.125*10=1.485Gbps；并行148.5 Mb/s 4、电视信号数字化有哪几种色度格式？各有什么特点？ 答：共四种色度格式：4：4：4，4：2：2，4：2：0，4：1：1 1、4：4：4 每场在水平和垂直方向每个亮度样点含一个色度样点，用于数字信号发生器、高级后期节目制作设备。（高质量） 2、4：2：2 每行中每两个亮度样点含一个色度样点，演播室设备用。（演播室专用） 3、4：2：0 每场在水平和垂直方向都是每两个 Y 样点含一个 Cb 和Cr 样点，用于数字电视广播，流媒体等，用于降低数据传输率。（用户传输） 4、4：1：1 （早期低质量） 5、写出数字电视亮度和色度量化电平数据值的计算公式？ 答： 第2页 / 共页 6、什么是 AES/EBU 接口？ 答：AES/EBU 接口是由 AES（美国音频工程协会）和 EBU（欧洲广播联盟）开发的一个数字音频接口，大量民用产品和专业音频数字设备如 CD 机、DAT、MD 机、数字调音台、数字音频...
