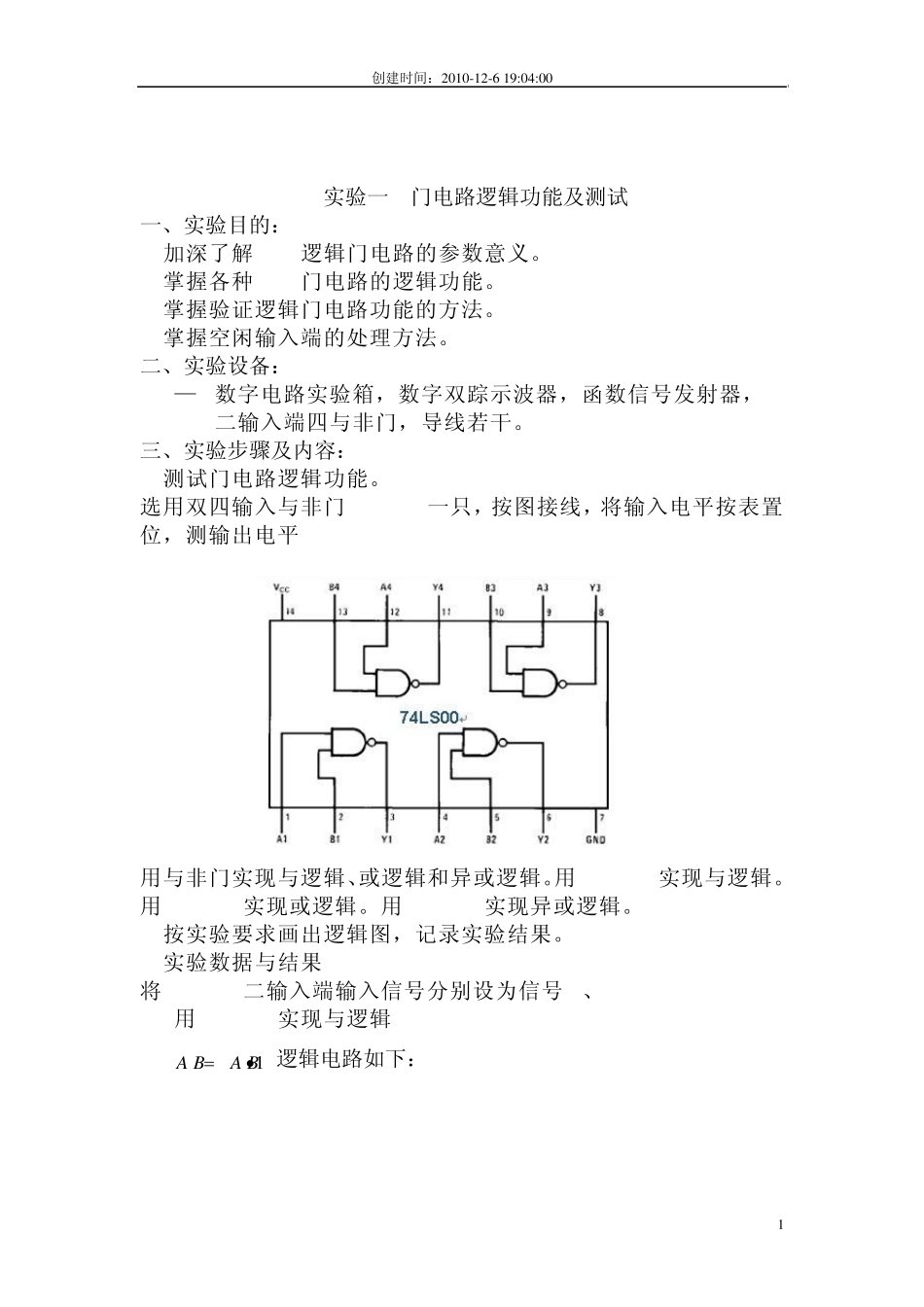

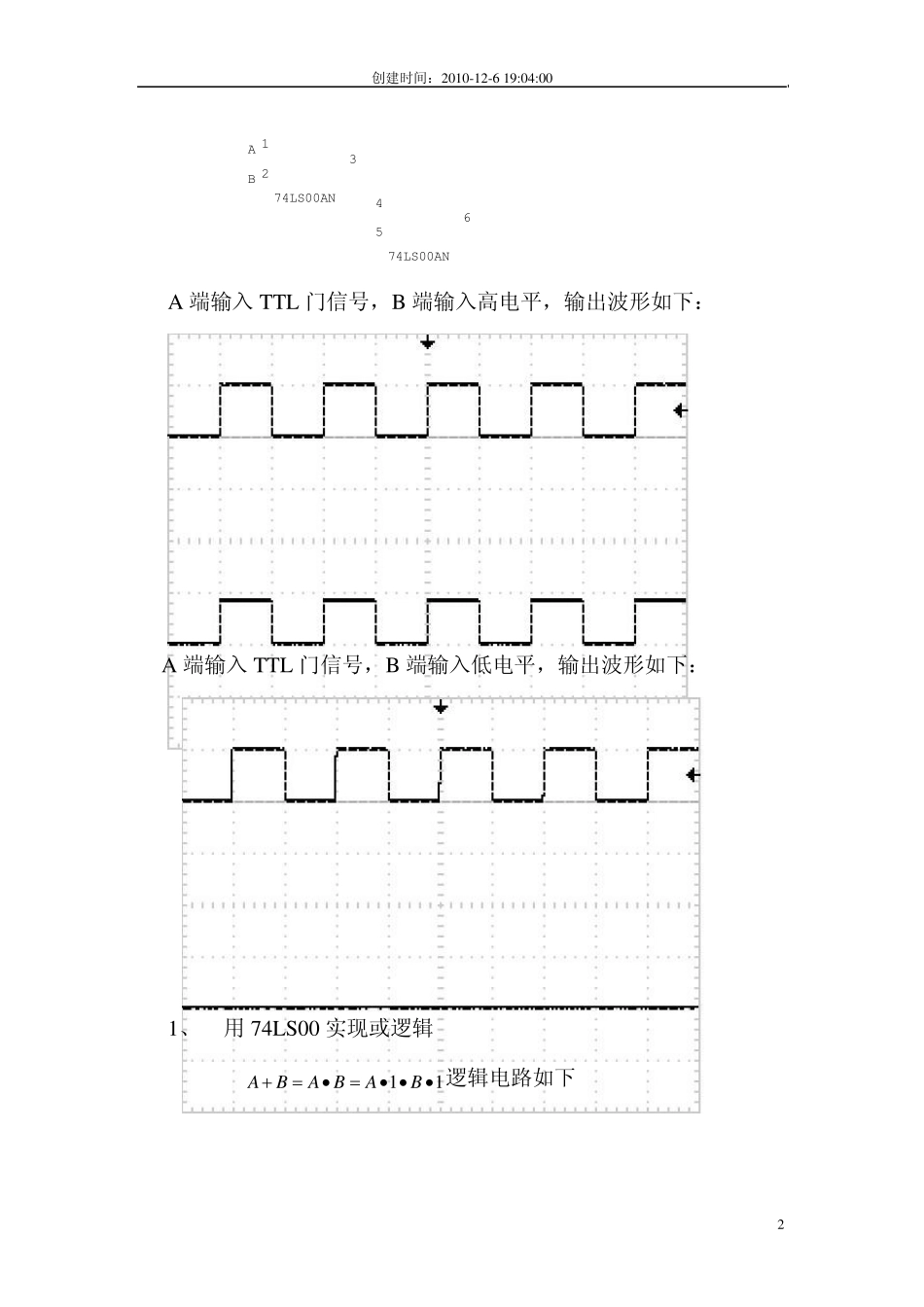

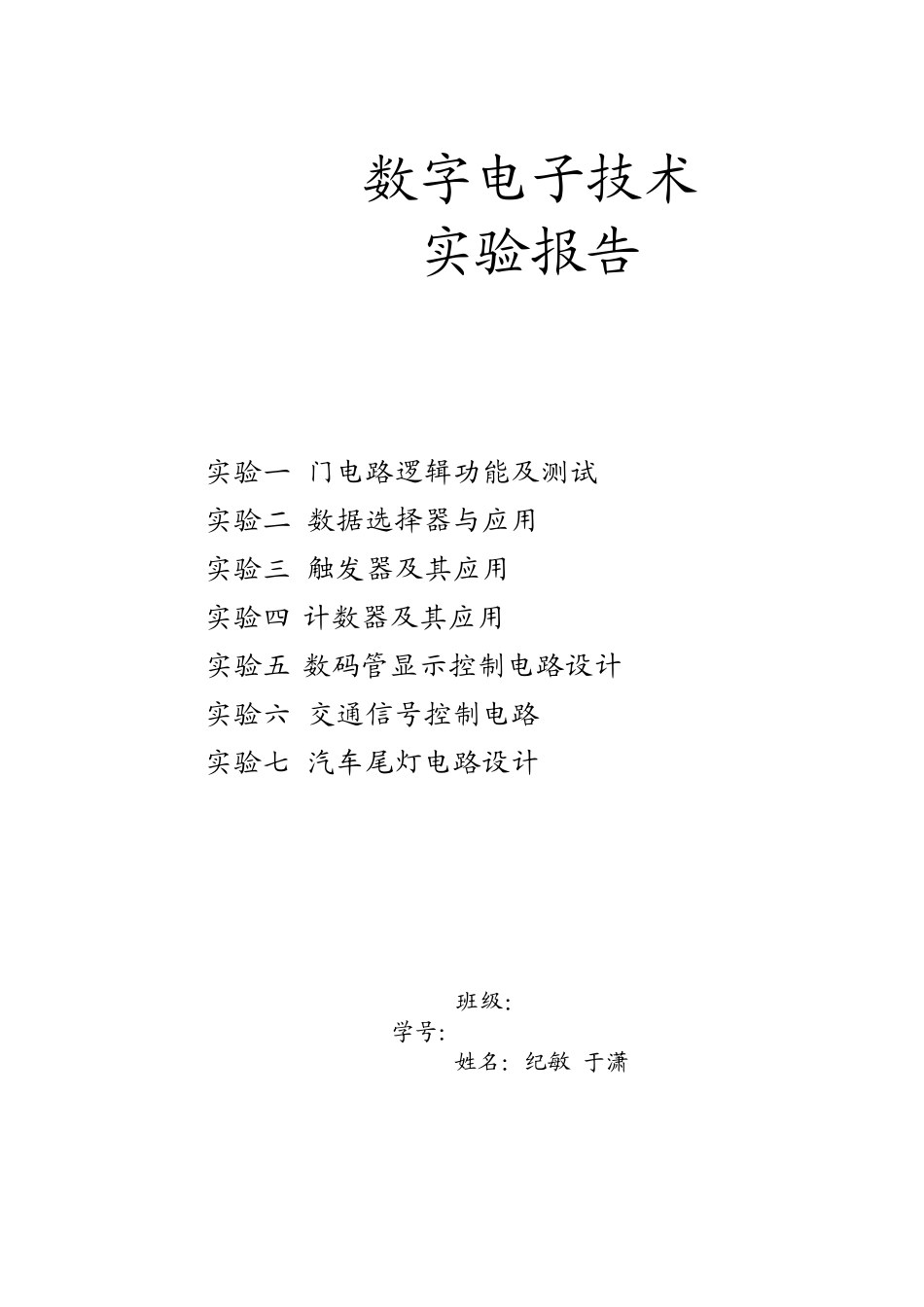

数字电子技术 实验报告 实验一 门电路逻辑功能及测试 ............ 1 实验二 数据选择器与应用 ................ 4 实验三 触发器及其应用 .................. 8 实验四 计数器及其应用 .................. 11 实验五 数码管显示控制电路设计..........17 实验六 交通信号控制电路 ............... 19 实验七 汽车尾灯电路设计 ............... 25 班级：08030801 学号：2008301787 2008301949 姓名：纪敏 于潇 创建时间：2010-12-6 19:04:00 1 实验一 门电路逻辑功能及测试 一、实验目的： 1.加深了解TTL逻辑门电路的参数意义。 2.掌握各种TTL门电路的逻辑功能。 3.掌握验证逻辑门电路功能的方法。 4.掌握空闲输入端的处理方法。 二、实验设备： THD—4数字电路实验箱，数字双踪示波器，函数信号发射器， 74LS00二输入端四与非门，导线若干。 三、实验步骤及内容： 1.测试门电路逻辑功能。 选用双四输入与非门74LS00一只，按图接线，将输入电平按表置位，测输出电平 用与非门实现与逻辑、或逻辑和异或逻辑。用 74LS00实现与逻辑。 用 74LS00实现或逻辑。用 74LS00实现异或逻辑。 2.按实验要求画出逻辑图，记录实验结果。 3.实验数据与结果 将 74LS00二输入端输入信号分别设为信号 A、B 用 74LS00实现与逻辑 1A BA B 逻辑电路如下： 创建时间：2010-12-6 19:04:00 2 12374LS00AN45674LS00ANAB A 端输入TTL 门信号，B 端输入高电平，输出波形如下： A 端输入TTL 门信号，B 端输入低电平，输出波形如下： 1、 用 74LS00 实现或逻辑 11ABA BAB  逻辑电路如下 创建时间：2010-12-6 19:04:00 3 12374LS00AN45674LS00AN910874LS00ANcU1AB A 端输入TTL 门信号，B 端输入高电平，输出波形如下： A 端输入TTL 门信号，B 端输入低电平，输出波形如下： 2、 用 74LS00 实现异或逻辑 ABABBAAB BAABBABA 创建时间：2010-12-6 19:04:00 4 逻辑电路如下： 12374LS00AN45674LS00AN910874LS00AN12131174LS00ANBBAA A 端输入 TTL 门信号，B 端输入高电平，输出波形如下： A 端输入 TTL 门信号，B 端输入低电平，输出波形如下： 创建时间：2010-12-6 19:04:00 5 实验二 数据选择器及其应用 一、实验目的 1. 通过实验的方法学习数据选择器的电路结构和特点。 2. 掌握数据选择器的逻辑功能及其基本应...
