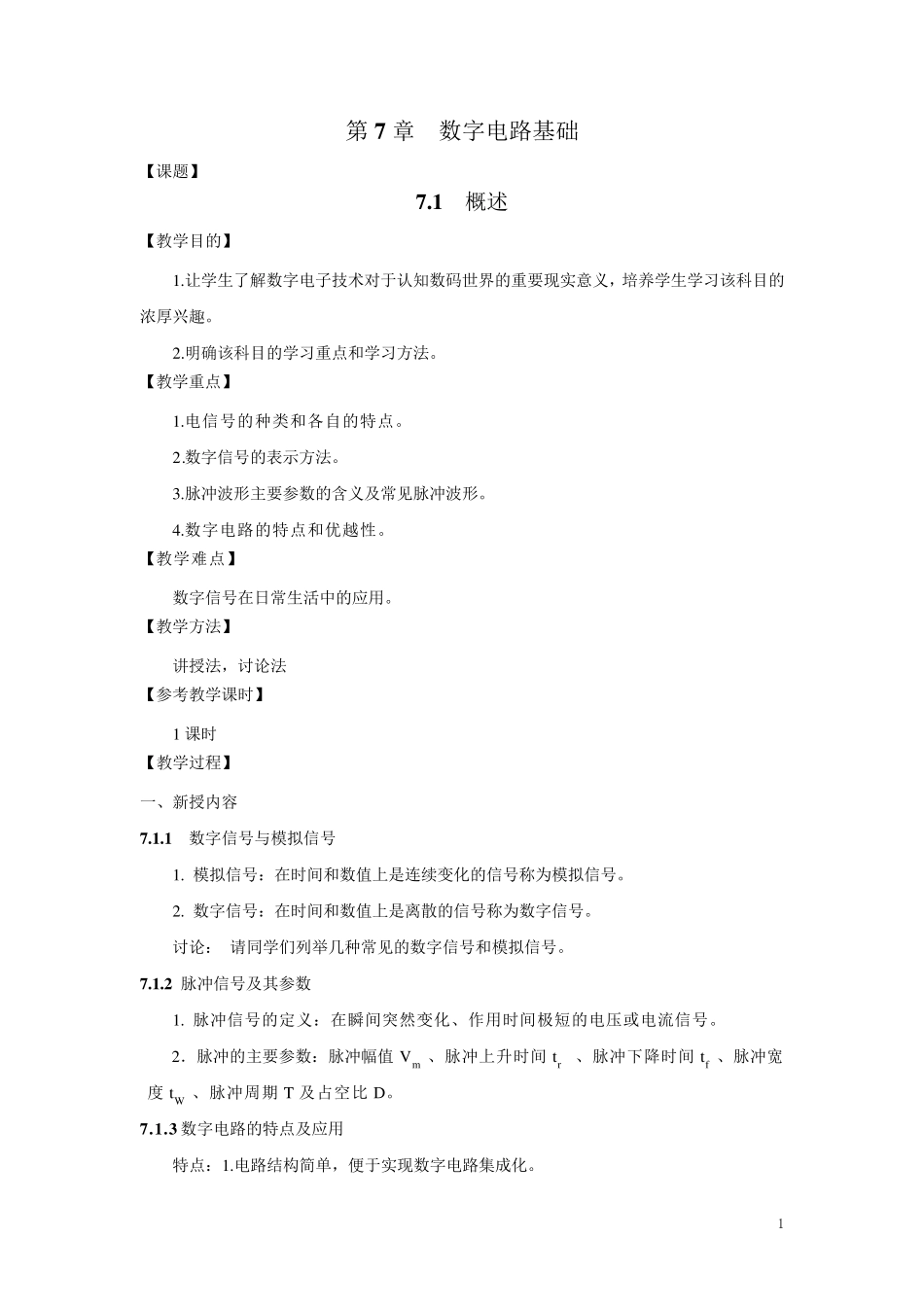

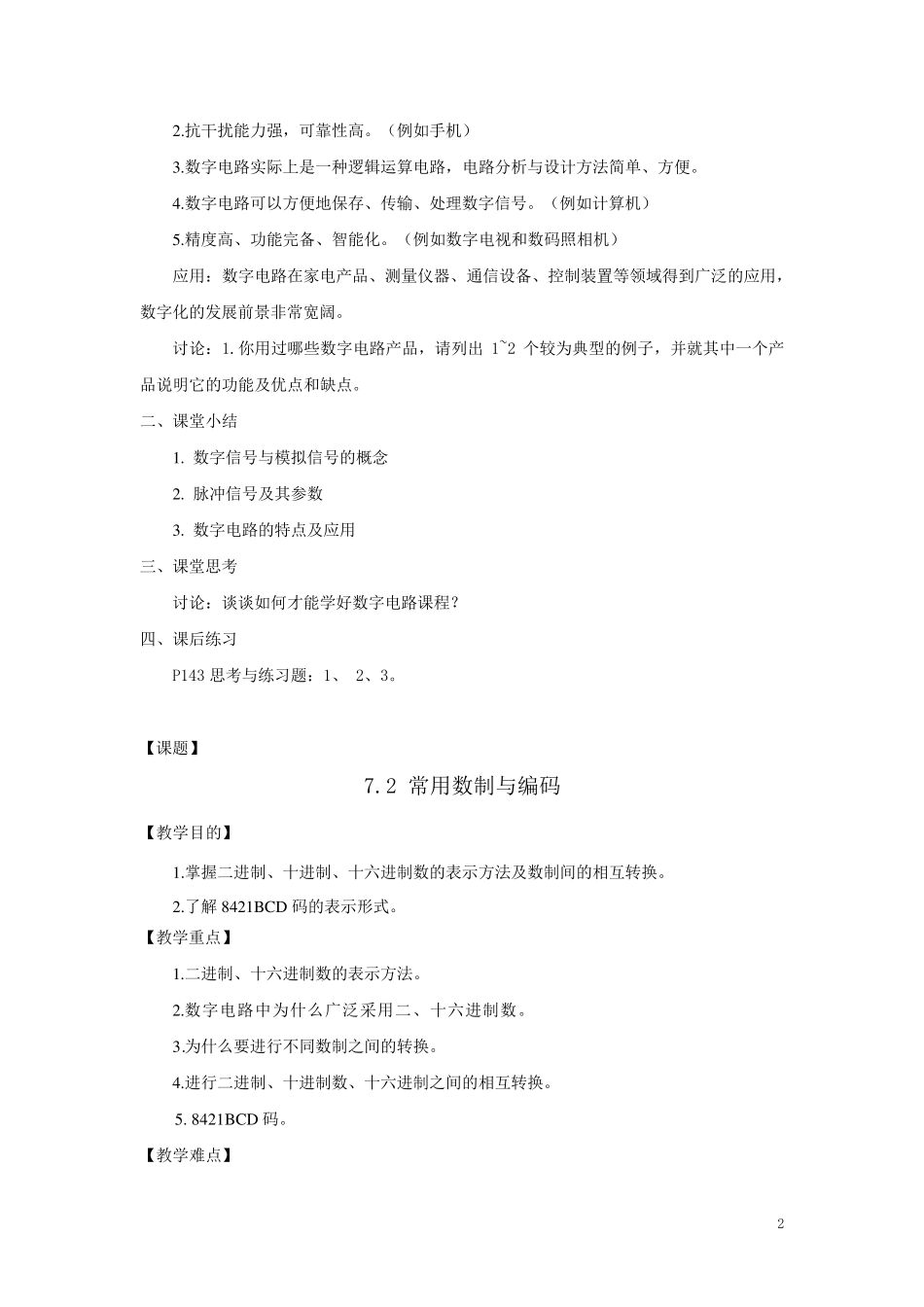

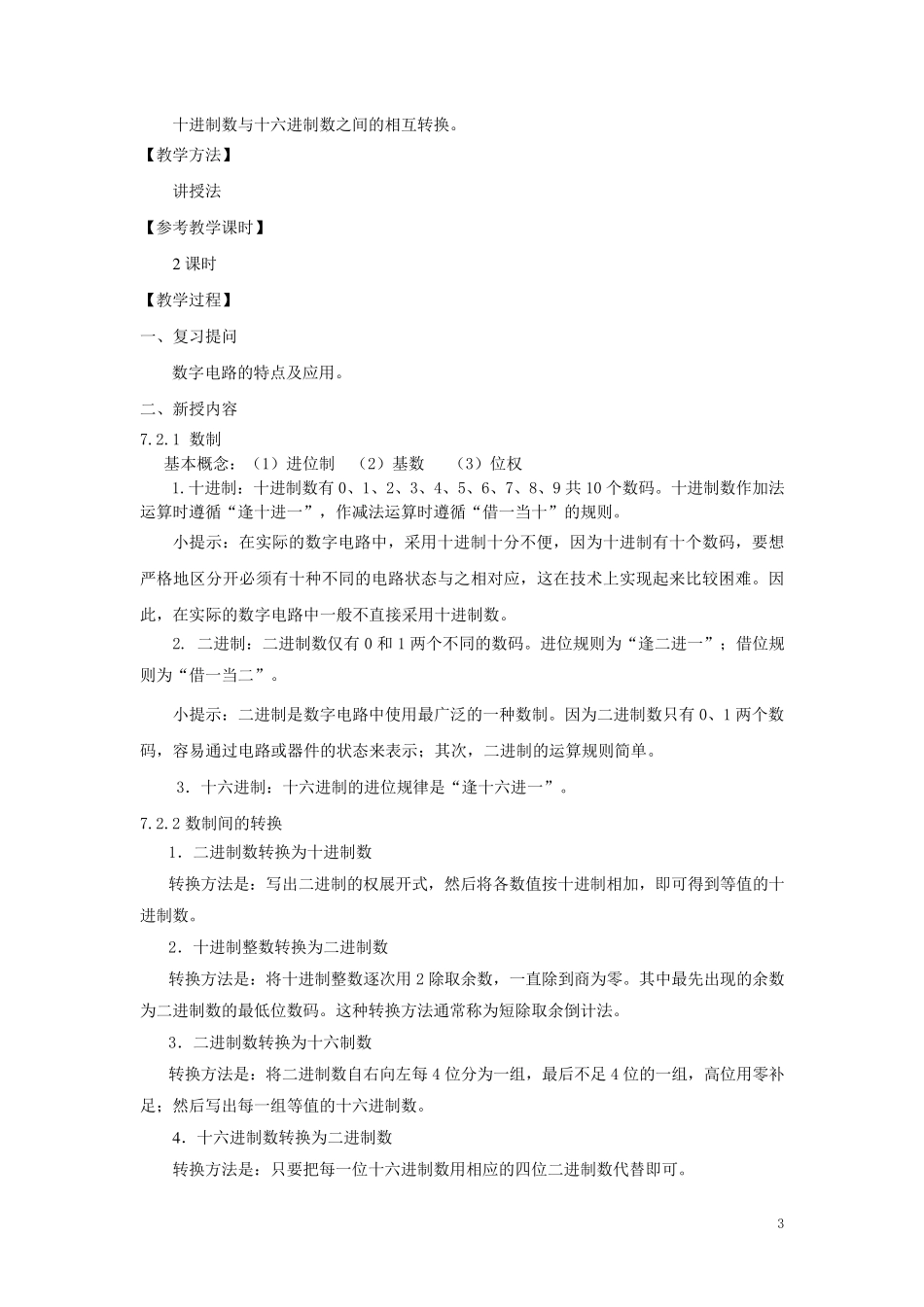

1 第7 章 数字电路基础 【课题】 7 .1 概述 【教学目的】 1.让学生了解数字电子技术对于认知数码世界的重要现实意义，培养学生学习该科目的浓厚兴趣。 2.明确该科目的学习重点和学习方法。 【教学重点】 1.电信号的种类和各自的特点。 2.数字信号的表示方法。 3.脉冲波形主要参数的含义及常见脉冲波形。 4.数字电路的特点和优越性。 【教学难点】 数字信号在日常生活中的应用。 【教学方法】 讲授法，讨论法 【参考教学课时】 1 课时 【教学过程】 一、新授内容 7 .1 .1 数字信号与模拟信号 1. 模拟信号：在时间和数值上是连续变化的信号称为模拟信号。 2. 数字信号：在时间和数值上是离散的信号称为数字信号。 讨论： 请同学们列举几种常见的数字信号和模拟信号。 7 .1 .2 脉冲信号及其参数 1. 脉冲信号的定义：在瞬间突然变化、作用时间极短的电压或电流信号。 2．脉冲的主要参数：脉冲幅值 Vm 、脉冲上升时间 tr 、脉冲下降时间 tf 、脉冲宽度 tW 、脉冲周期 T 及占空比 D。 7 .1 .3 数字电路的特点及应用 特点：1.电路结构简单，便于实现数字电路集成化。 2 2.抗干扰能力强，可靠性高。（例如手机） 3.数字电路实际上是一种逻辑运算电路，电路分析与设计方法简单、方便。 4.数字电路可以方便地保存、传输、处理数字信号。（例如计算机） 5.精度高、功能完备、智能化。（例如数字电视和数码照相机） 应用：数字电路在家电产品、测量仪器、通信设备、控制装置等领域得到广泛的应用，数字化的发展前景非常宽阔。 讨论：1.你用过哪些数字电路产品，请列出 1~2 个较为典型的例子，并就其中一个产品说明它的功能及优点和缺点。 二、课堂小结 1. 数字信号与模拟信号的概念 2. 脉冲信号及其参数 3. 数字电路的特点及应用 三、课堂思考 讨论：谈谈如何才能学好数字电路课程？ 四、课后练习 P143 思考与练习题：1、 2、3。 【课题】 7.2 常用数制与编码 【教学目的】 1.掌握二进制、十进制、十六 进制数的表 示 方法及数制间 的相互 转 换 。 2.了 解 8421BCD 码的表 示 形 式 。 【教学重 点】 1.二进制、十六 进制数的表 示 方法。 2.数字电路中为什 么 广泛采 用二、十六 进制数。 3.为什 么 要 进行 不 同 数制之 间 的转 换 。 4.进行 二进制、十进制数、十六 进制之 间 的相互 转 换 。 5. 8421BCD 码。 ...
