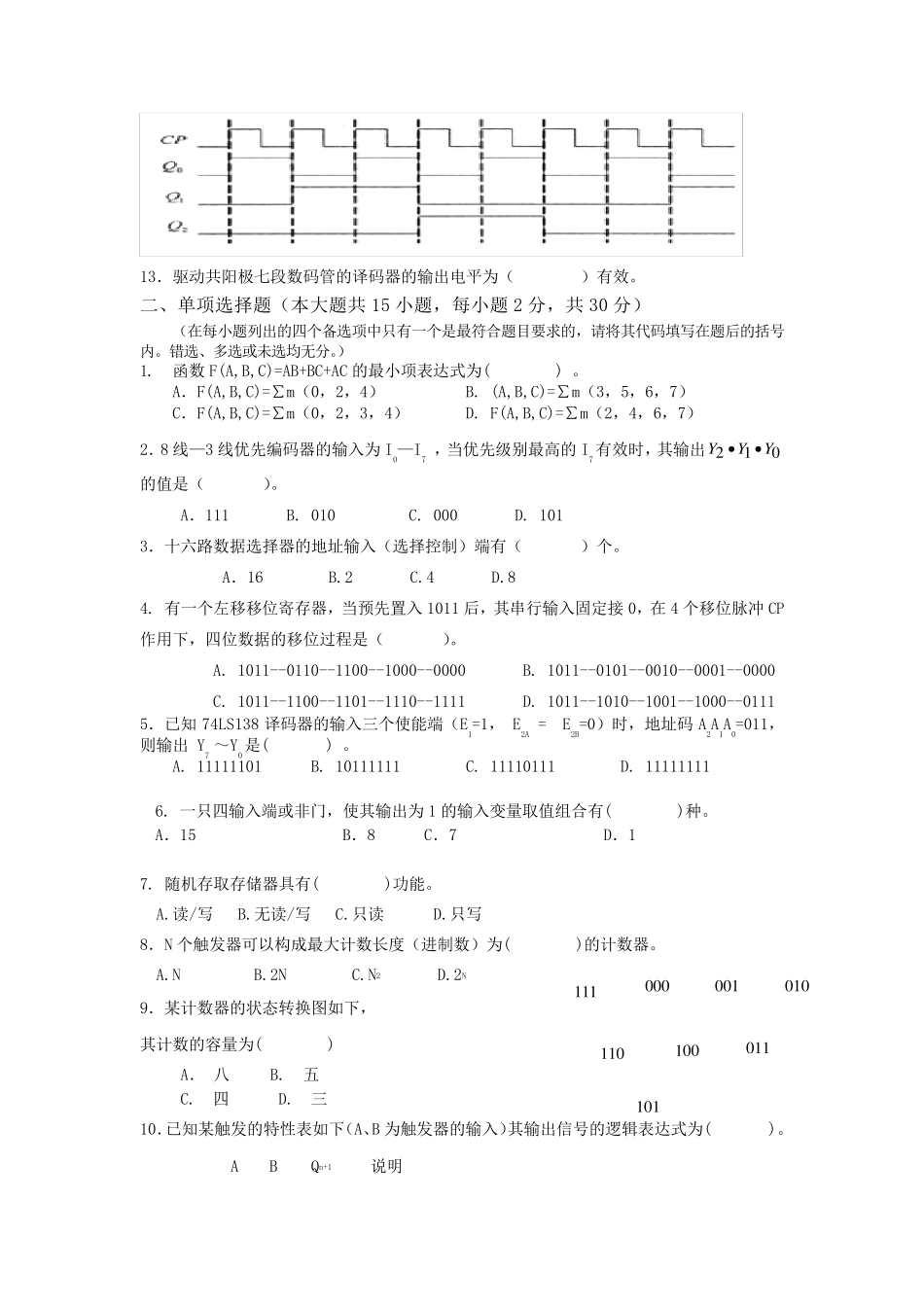

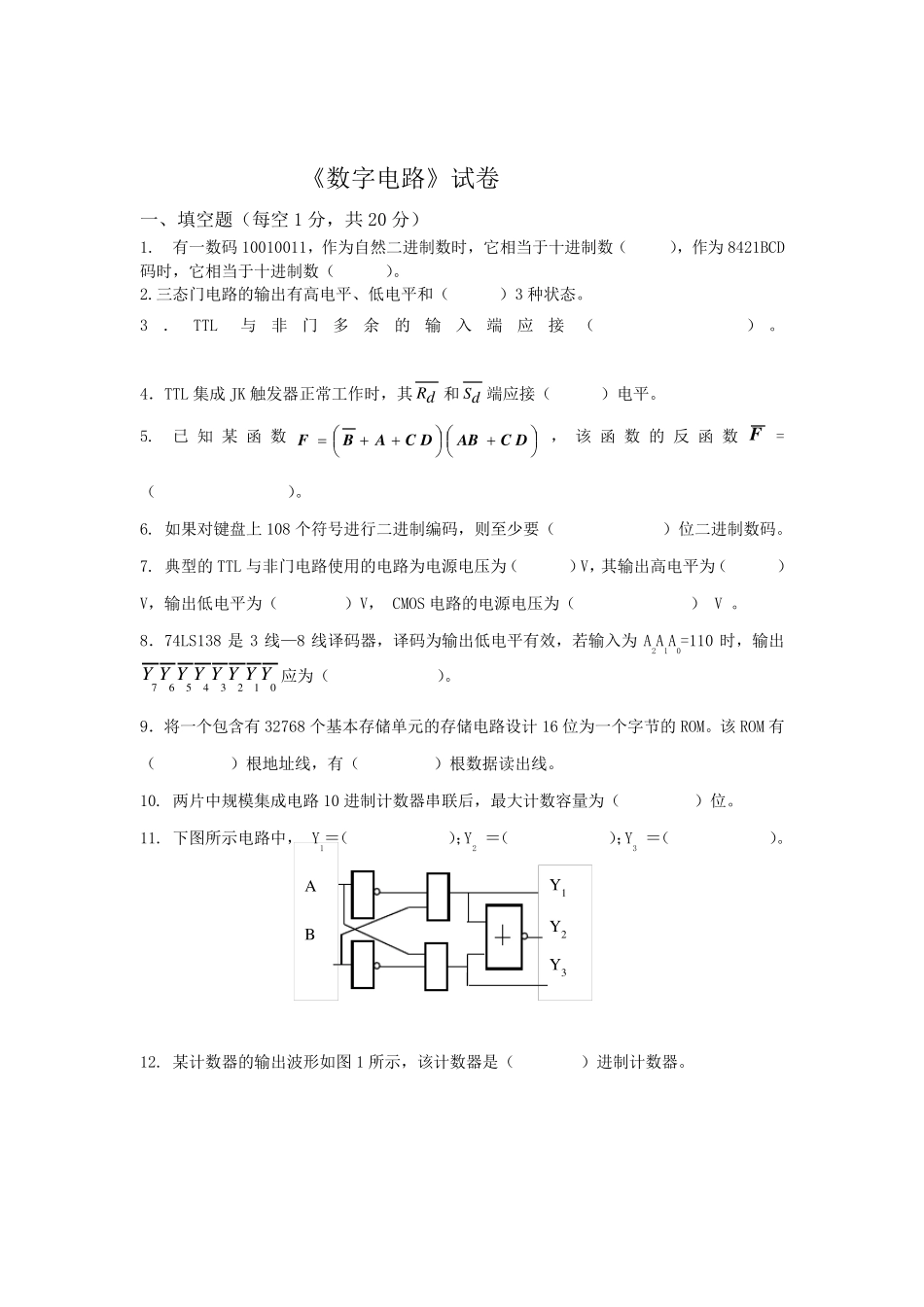

《数字电路》试卷 一、填空题（每空1 分，共20 分） 1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD码时，它相当于十进制数（ ）。 2.三态门电路的输出有高电平、低电平和（ ）3 种状态。 3．TTL与非门多余的输入端应接（ ）。 4．TTL 集成JK 触发器正常工作时，其dR和dS端应接（ ）电平。 5. 已知某函数DCABDCABF ，该函数的反函数F=（ ）。 6. 如果对键盘上108 个符号进行二进制编码，则至少要（ ）位二进制数码。 7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V，其输出高电平为（ ）V，输出低电平为（ ）V， CMOS 电路的电源电压为（ ） V 。 8．74LS138 是3 线—8 线译码器，译码为输出低电平有效，若输入为A2A1A0=110 时，输出 01234567YYYYYYYY应为（ ）。 9．将一个包含有32768 个基本存储单元的存储电路设计 16 位为一个字节的ROM。该ROM 有（ ）根地址线，有（ ）根数据读出线。 10. 两片中规模集成电路10 进制计数器串联后，最大计数容量为（ ）位。 11. 下图所示电路中， Y1＝（ ）；Y2 ＝（ ）；Y3 ＝（ ）。 12. 某计数器的输出波形如图 1 所示，该计数器是（ ）进制计数器。 A B Y1 Y2 Y3 13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。 二、单项选择题（本大题共15 小题，每小题2 分，共30 分） （在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。） 1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。 A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7） C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7） 2．8 线—3 线优先编码器的输入为I0—I7 ，当优先级别最高的I7有效时，其输出012YYY••的值是（ ）。 A．111 B. 010 C. 000 D. 101 3．十六路数据选择器的地址输入（选择控制）端有（ ）个。 A．16 B.2 C.4 D.8 4. 有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接 0，在4 个移位脉冲 CP作用下，四位数据的移位过程是（ ）。 A. 1011--0110--1100--1000--0000 B. 1011--0101--0010--0001--0000 C. 1011--1100--1101--1110--1111 D. 1011--1010--1001--1000--0111 5．已知 74LS138 译码器的输入三个使能...
