数字电路课程设计病房呼叫系统

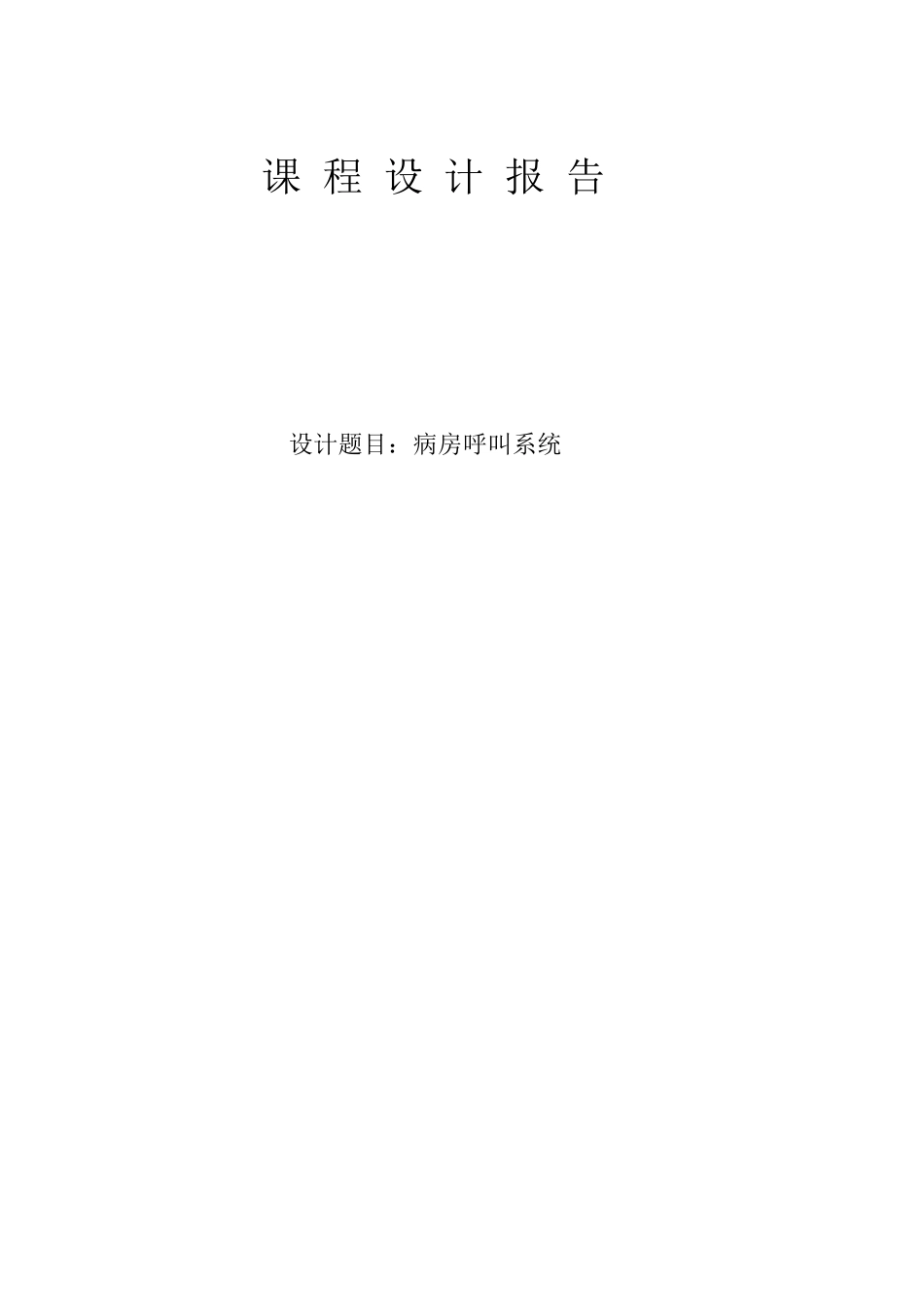

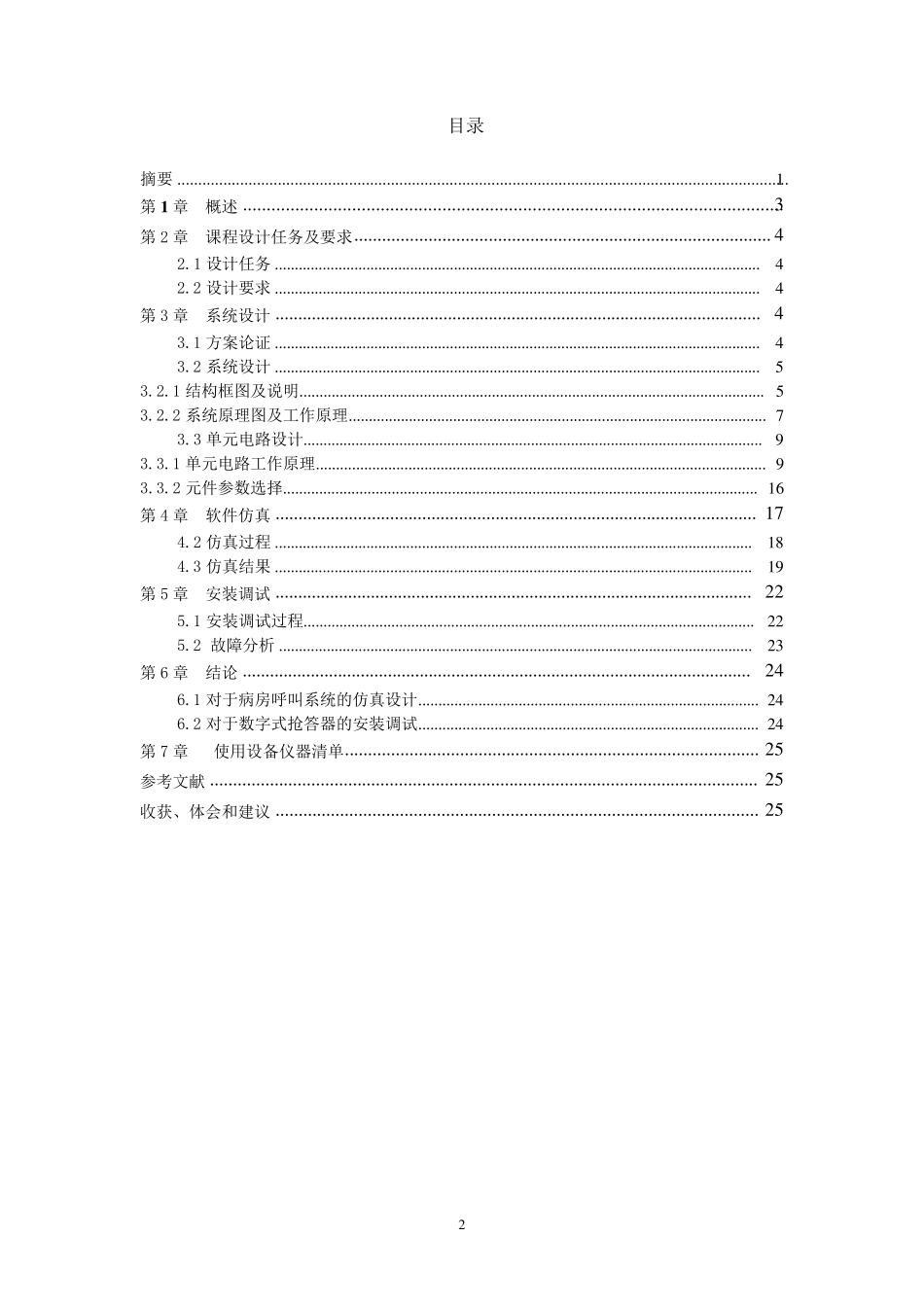

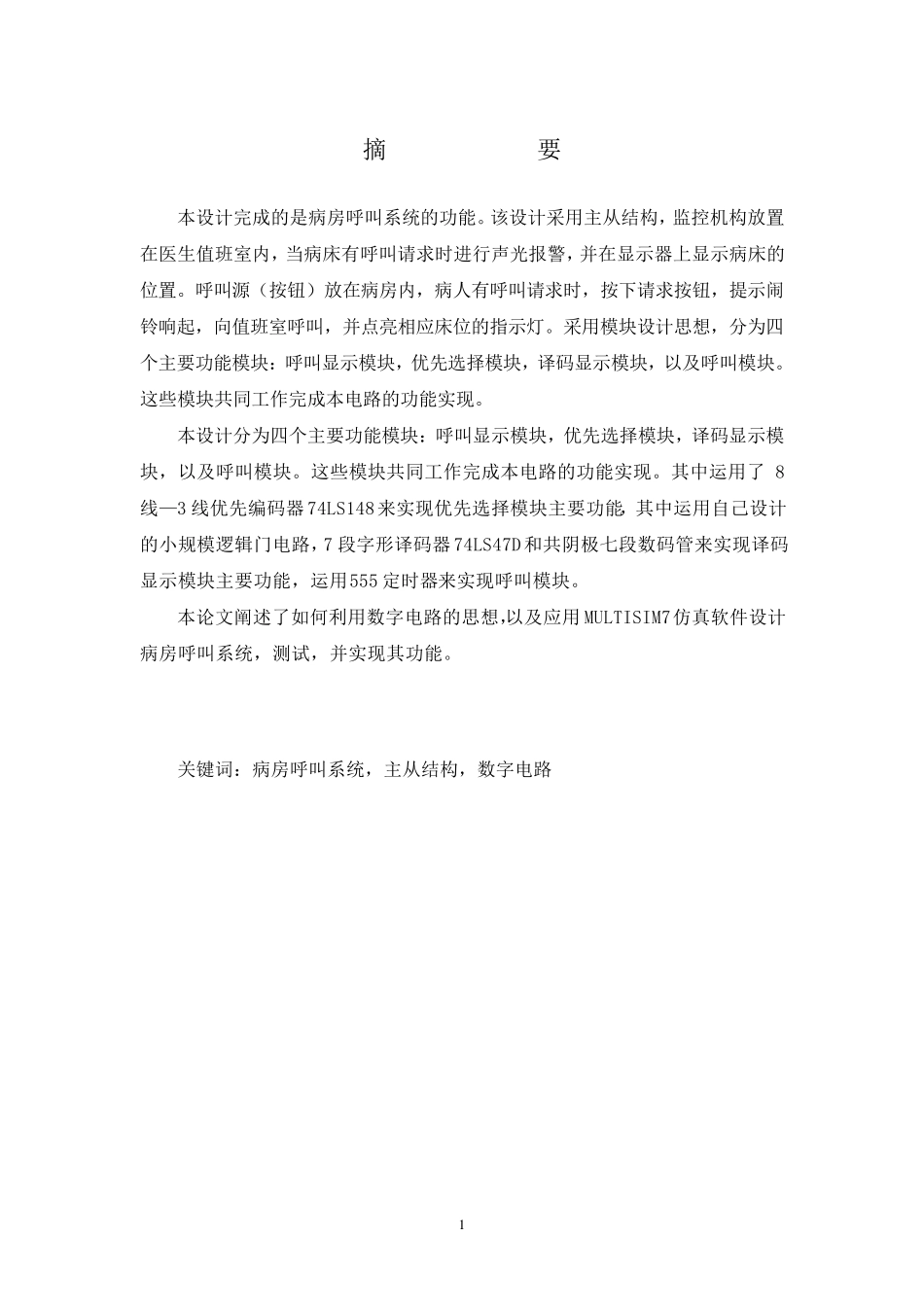

课 程 设 计 报 告 设计题目：病房呼叫系统 1 摘 要 本设计完成的是病房呼叫系统的功能。该设计采用主从结构，监控机构放置在医生值班室内，当病床有呼叫请求时进行声光报警，并在显示器上显示病床的位置。呼叫源（按钮）放在病房内，病人有呼叫请求时，按下请求按钮，提示闹铃响起，向值班室呼叫，并点亮相应床位的指示灯。采用模块设计思想，分为四个主要功能模块：呼叫显示模块，优先选择模块，译码显示模块，以及呼叫模块。这些模块共同工作完成本电路的功能实现。 本设计分为四个主要功能模块：呼叫显示模块，优先选择模块，译码显示模块，以及呼叫模块。这些模块共同工作完成本电路的功能实现。其中运用了8线—3 线优先编码器74LS148来实现优先选择模块主要功能，其中运用自己设计的小规模逻辑门电路，7 段字形译码器74LS47D和共阴极七段数码管来实现译码显示模块主要功能，运用555 定时器来实现呼叫模块。 本论文阐述了如何利用数字电路的思想，以及应用MULTISIM7仿真软件设计病房呼叫系统，测试，并实现其功能。 关键词：病房呼叫系统，主从结构，数字电路 2 目录 摘要 .................................................................................................................................................. 1 第1 章 概述 .................................................................................................................. 3 第2 章 课程设计任务及要求 .......................................................................................... 4 2.1 设计任务 .......................................................................................................................... 4 2.2 设计要求 .......................................................................................................................... 4 第3 章 系统设计 ........................................................................................................... 4 3.1 方案论证 .......................................................................................................................... 4 3.2 系统设计 ..........................................................................................
