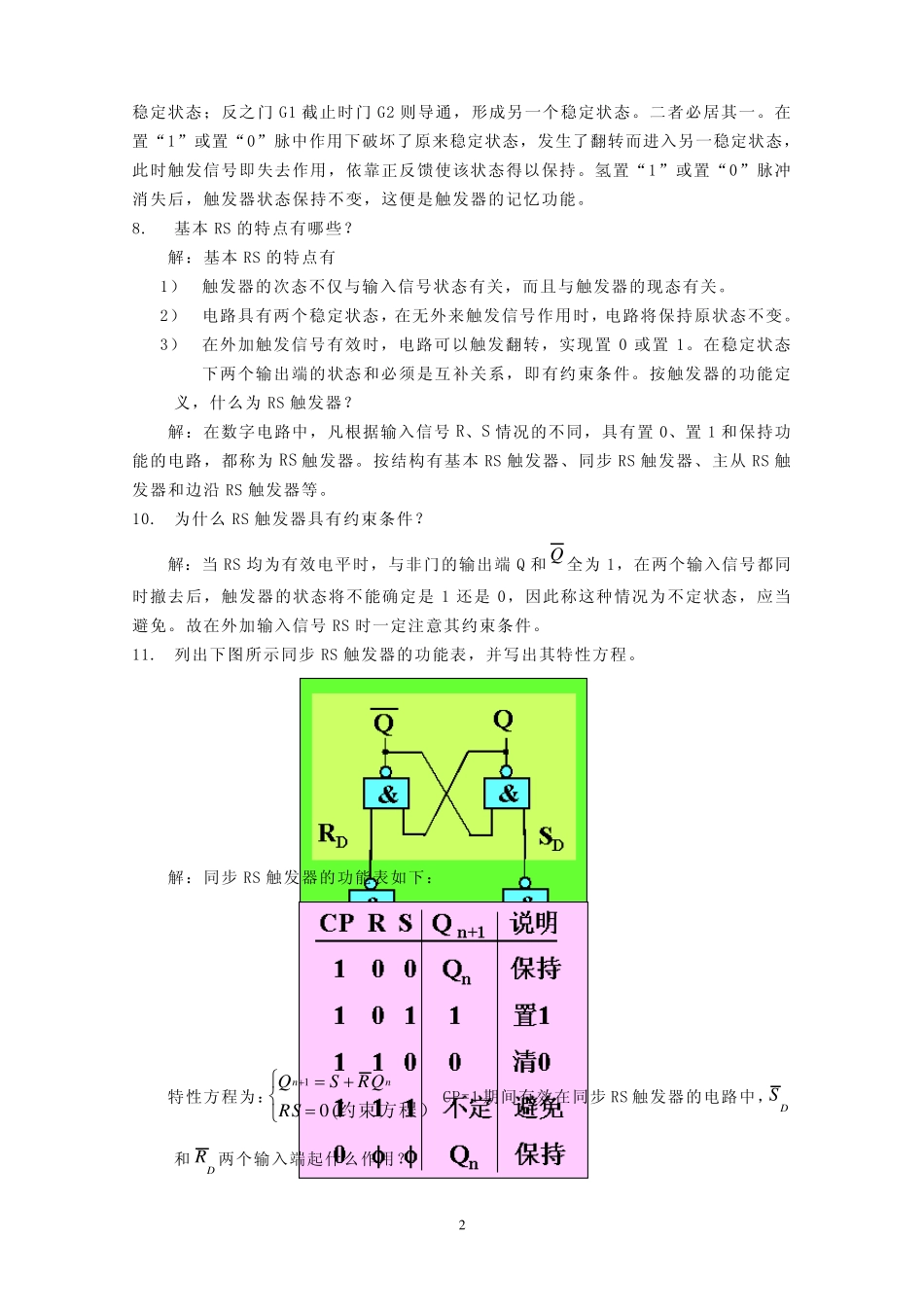

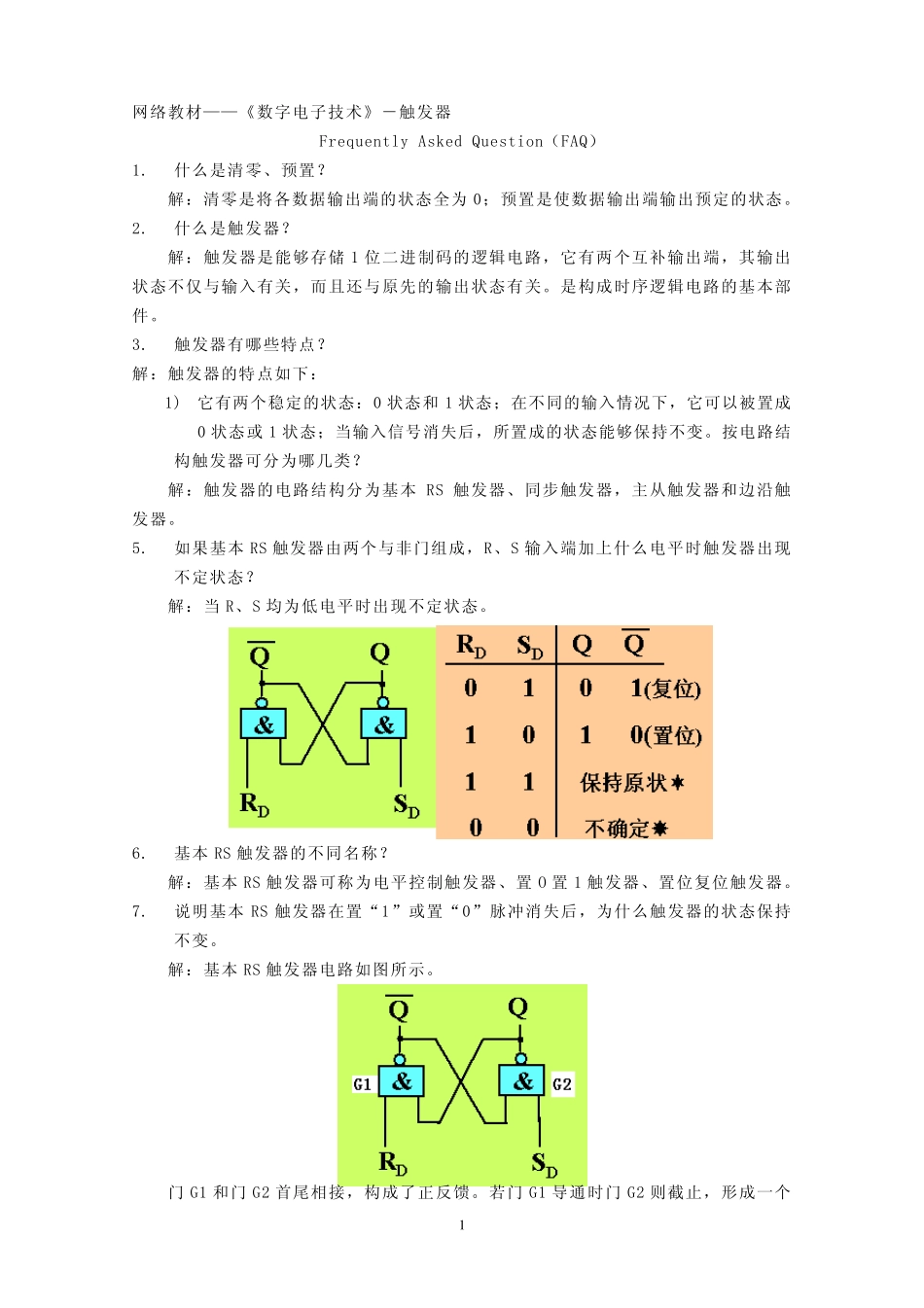

1网络教材——《数字电子技术》－触发器 Frequently Asked Question（FAQ） 1. 什么是清零、预置？ 解：清零是将各数据输出端的状态全为 0；预置是使数据输出端输出预定的状态。 2. 什么是触发器？ 解：触发器是能够存储 1 位二进制码的逻辑电路，它有两个互补输出端，其输出状态不仅与输入有关，而且还与原先的输出状态有关。是构成时序逻辑电路的基本部件。 3. 触发器有哪些特点？ 解：触发器的特点如下： 1) 它有两个稳定的状态：0 状态和 1 状态；在不同的输入情况下，它可以被置成0 状态或 1 状态；当输入信号消失后，所置成的状态能够保持不变。按电路结构触发器可分为哪几类？ 解：触发器的电路结构分为基本 RS 触发器、同步触发器，主从触发器和边沿触发器。 5. 如果基本 RS 触发器由两个与非门组成，R、S 输入端加上什么电平时触发器出现不定状态？ 解：当 R、S 均为低电平时出现不定状态。 6. 基本 RS 触发器的不同名称？ 解：基本 RS 触发器可称为电平控制触发器、置 O 置 1 触发器、置位复位触发器。 7. 说明基本 RS 触发器在置“1”或置“0”脉冲消失后，为什么触发器的状态保持不变。 解：基本 RS 触发器电路如图所示。 门 G1 和门 G2 首尾相接，构成了正反馈。若门 G1 导通时门 G2 则截止，形成一个 2稳定状态；反之门G1 截止时门G2 则导通，形成另一个稳定状态。二者必居其一。在置“1”或置“0”脉中作用下破坏了原来稳定状态，发生了翻转而进入另一稳定状态，此时触发信号即失去作用，依靠正反馈使该状态得以保持。氢置“1”或置“0”脉冲消失后，触发器状态保持不变，这便是触发器的记忆功能。 8. 基本 RS 的特点有哪些？ 解：基本 RS 的特点有 1） 触发器的次态不仅与输入信号状态有关，而且与触发器的现态有关。 2） 电路具有两个稳定状态，在无外来触发信号作用时，电路将保持原状态不变。 3） 在外加触发信号有效时，电路可以触发翻转，实现置0 或置1。在稳定状态下两个输出端的状态和必须是互补关系，即有约束条件。按触发器的功能定义，什么为 RS 触发器？ 解：在数字电路中，凡根据输入信号 R、S 情况的不同，具有置0、置1 和保持功能的电路，都称为 RS 触发器。按结构有基本 RS 触发器、同步RS 触发器、主从RS 触发器和边沿RS 触发器等。 10. 为什么 RS 触发器具有约束条件？ 解：当RS 均为有效电平时，与非门的输...
