数字系统与逻辑设计讲义第6章常用时序逻辑电路模块

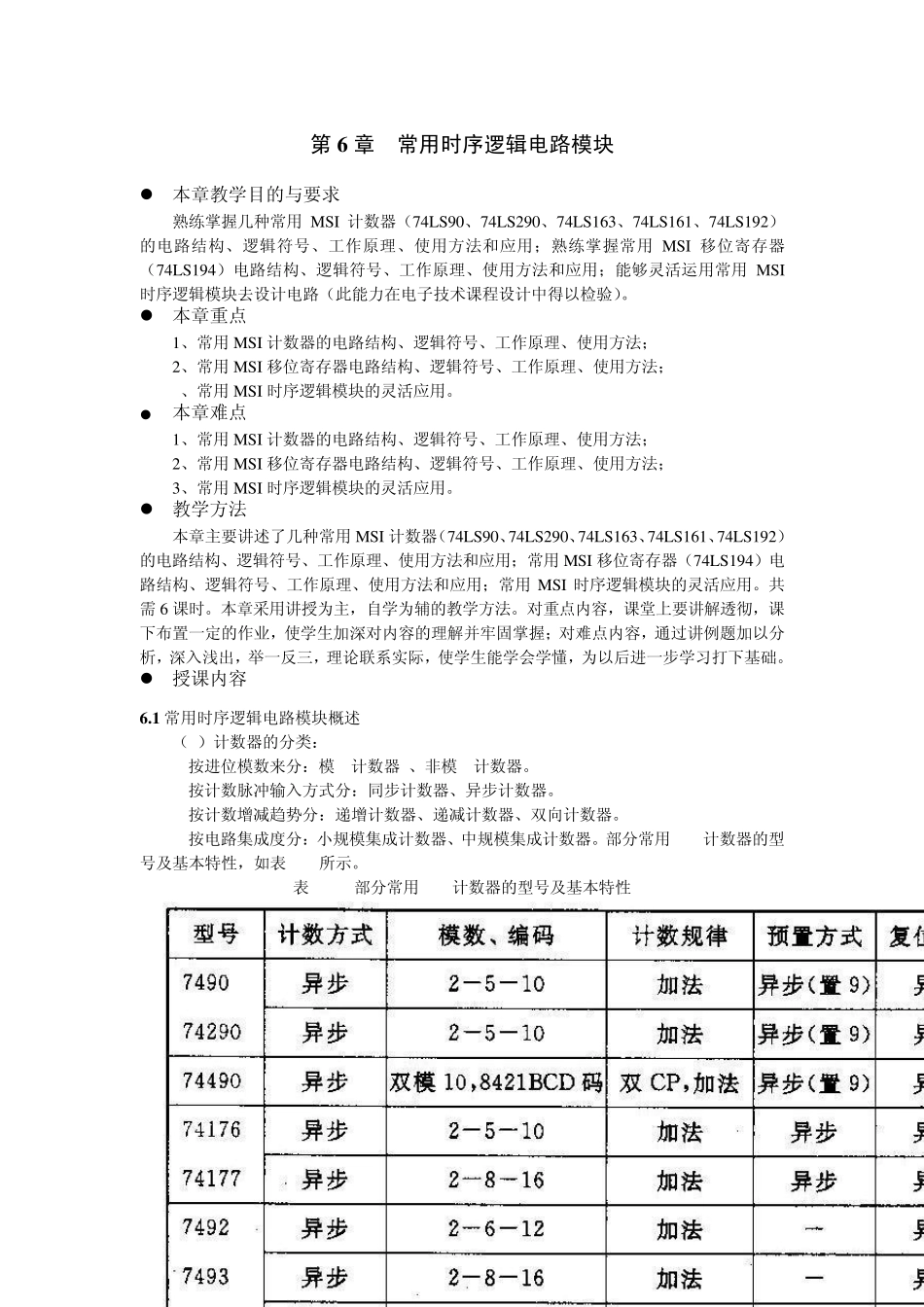

数字系统与逻辑设计讲义第6章常用时序逻辑电路模块_第1页
1/11

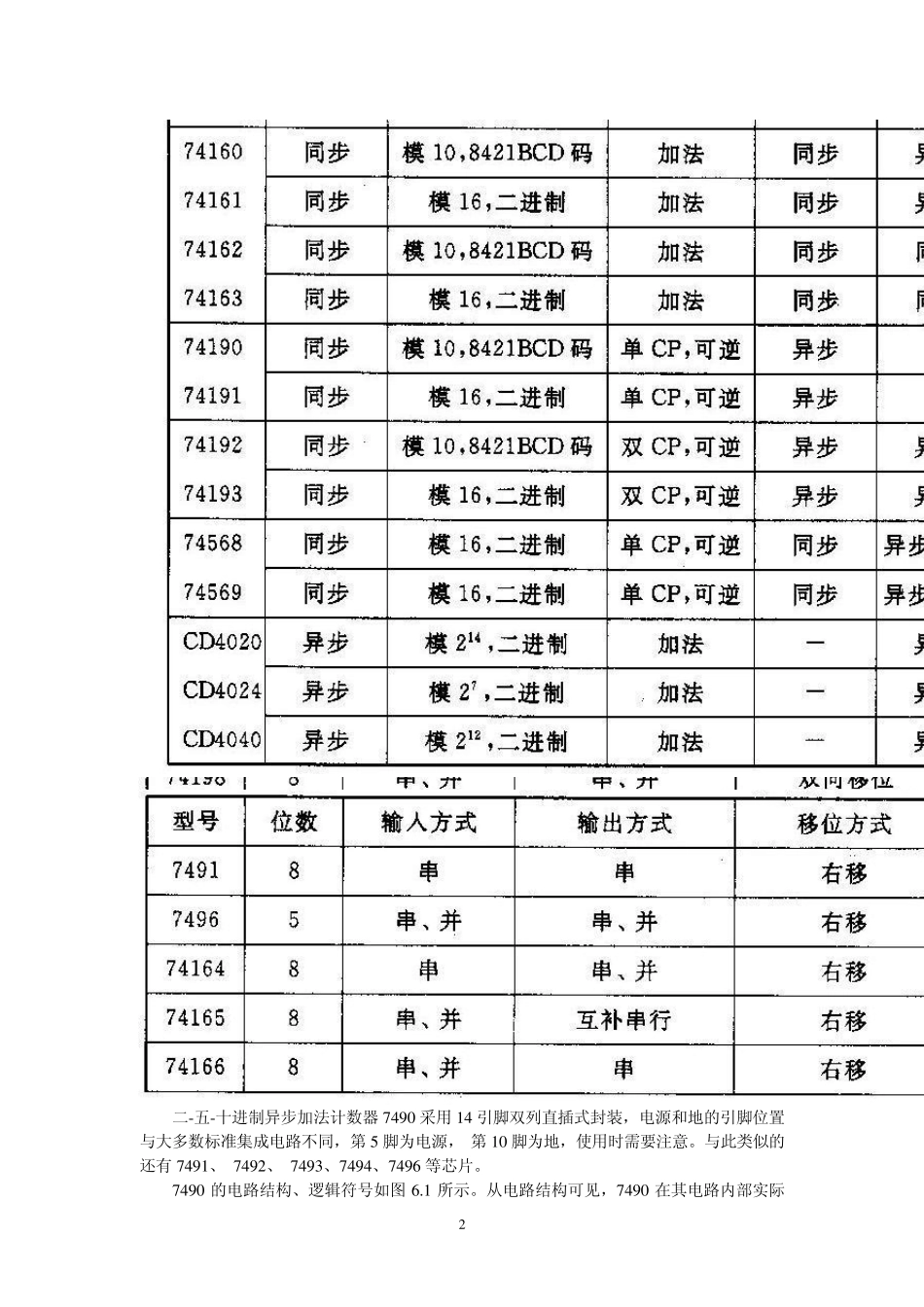

数字系统与逻辑设计讲义第6章常用时序逻辑电路模块_第2页
2/11

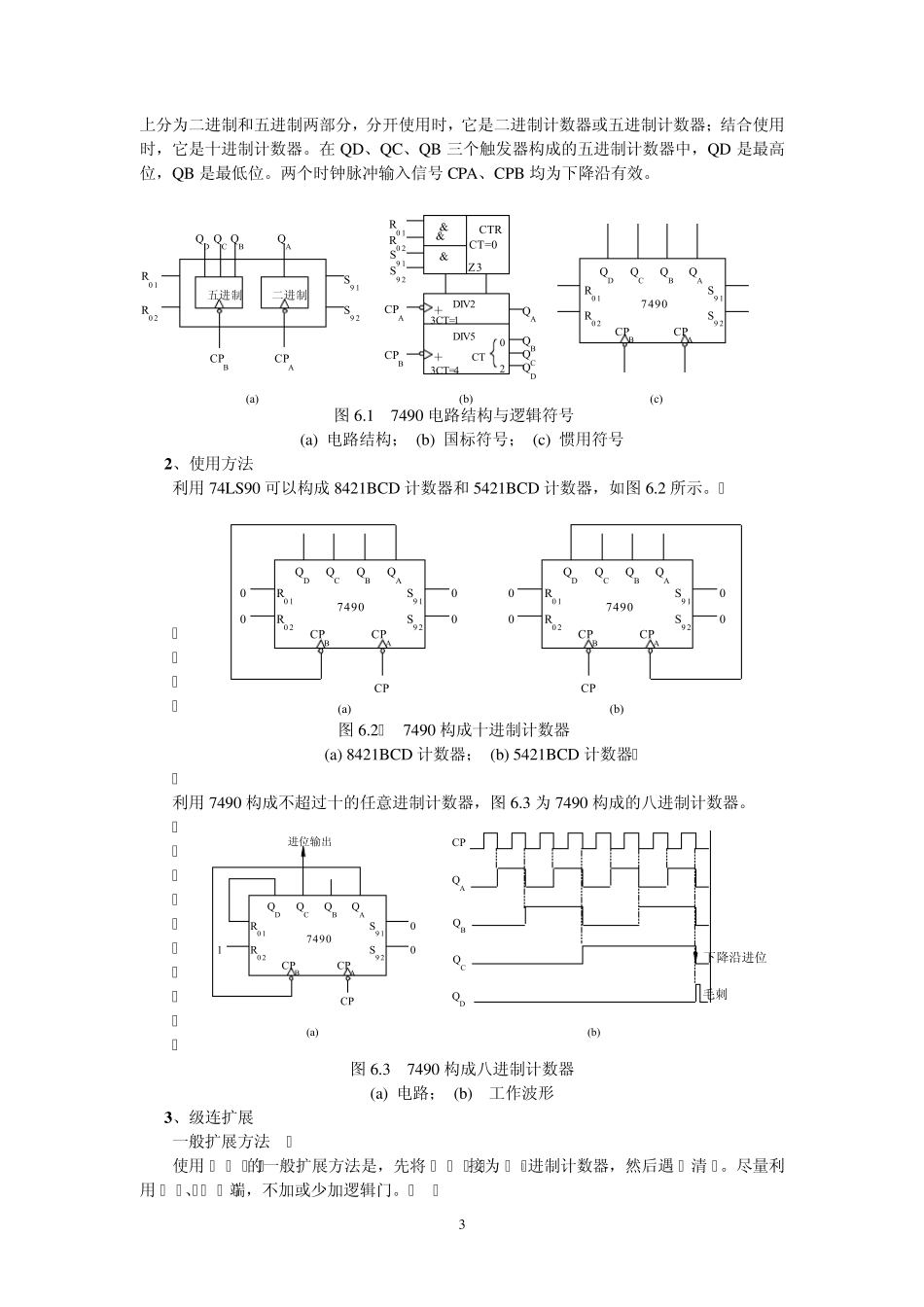

数字系统与逻辑设计讲义第6章常用时序逻辑电路模块_第3页
3/11
1 第6 章 常用时序逻辑电路模块  本章教学目的与要求 熟练掌握几种常用MSI 计数器(74LS90、74LS290、74LS163、74LS161、74LS192)的电路结构、逻辑符号、工作原理、使用方法和应用;熟练掌握常用MSI 移位寄存器(74LS194)电路结构、逻辑符号、工作原理、使用方法和应用;能够灵活运用常用MSI时序逻辑模块去设计电路(此能力在电子技术课程设计中得以检验)。  本章重点 1、常用MSI 计数器的电路结构、逻辑符号、工作原理、使用方法; 2、常用MSI 移位寄存器电路结构、逻辑符号、工作原理、使用方法; 3、常用MSI 时序逻辑模块的灵活应用。  本章难点 1、常用MSI 计数器的电路结构、逻辑符号、工作原理、使用方法; 2、常用MSI 移位寄存器电路结构、逻辑符号、工作原理、使用方法; 3、常用MSI 时序逻辑模块的灵活应用。  教学方法 本章主要讲述了几种常用MSI 计数器(74LS90、74LS290、74LS163、74LS161、74LS192)的电路结构、逻辑符号、工作原理、使用方法和应用;常用MSI 移位寄存器(74LS194)电路结构、逻辑符号、工作原理、使用方法和应用;常用MSI 时序逻辑模块的灵活应用。共需 6 课时。本章采用讲授为主,自学为辅的教学方法。对重点内容,课堂上要讲解透彻,课下布置一定的作业,使学生加深对内容的理解并牢固掌握;对难点内容,通过讲例题加以分析,深入浅出,举一反三,理论联系实际,使学生能学会学懂,为以后进一步学习打下基础。  授课内容 6 .1 常用时序逻辑电路模块概述 (1)计数器的分类: 1.按进位模数来分:模 2计数器 、非模 2计数器。 2.按计数脉冲输入方式分:同步计数器、异步计数器。 3.按计数增减趋势分:递增计数器、递减计数器、双向计数器。 4.按电路集成度分:小规模集成计数器、中规模集成计数器。部分常用MSI计数器的型号及基本特性,如表 6.1所示。 表 6.1 部分常用MSI计数器的型号及基本特性 2 (2)移位寄存器的分类: 部分常用MSI移位寄存器的型号及基本特性,如表6.2所示。 表6.1 部分常用MSI计数器的型号及基本特性 6.2 常用MSI 计数器及其应用 6.2.1 74LS290/74LS90(二-五-十进制异步加法计数器) 1、功能描述 二-五-十进制异步加法计数器7 4 9 0 采用1 4 引脚双列直插式封装,电源和地的引脚位置与大多数标准集成电路不同,第 5 脚为电源, 第 1 0 脚为地,使用时需要注意。与此类似的还有 7 4 9 1 、 7 ...
