数字表显示电压电流表电路

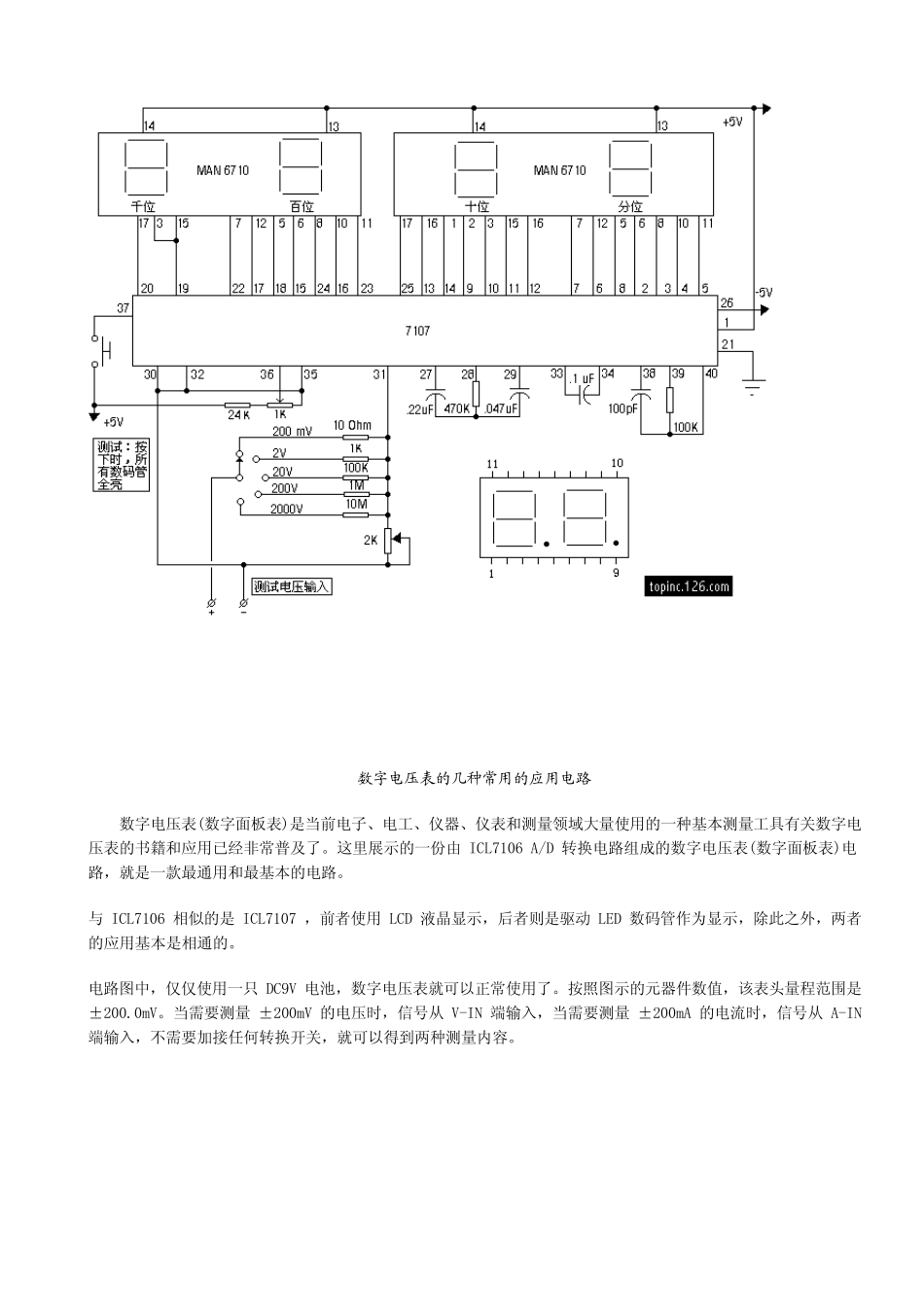

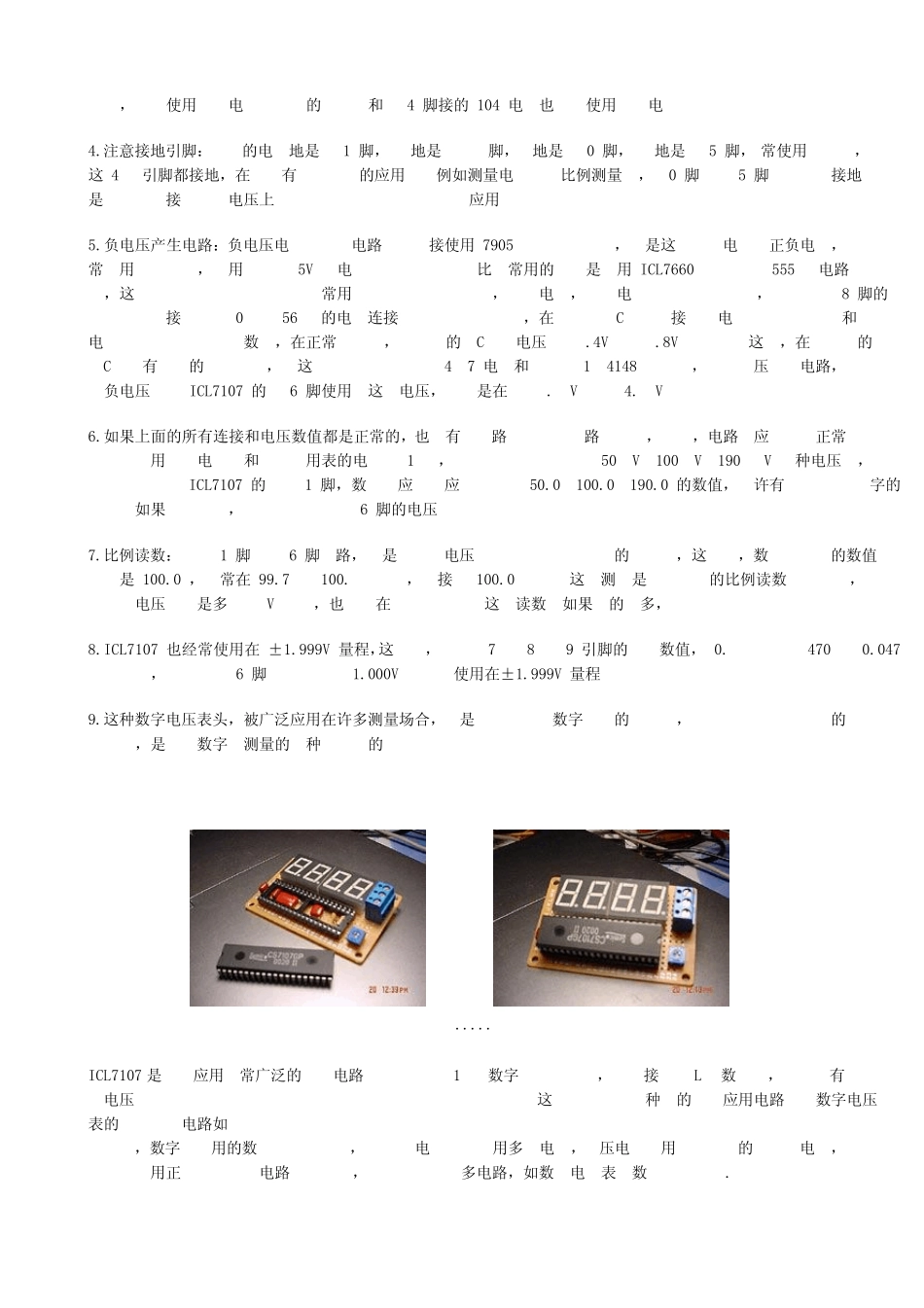

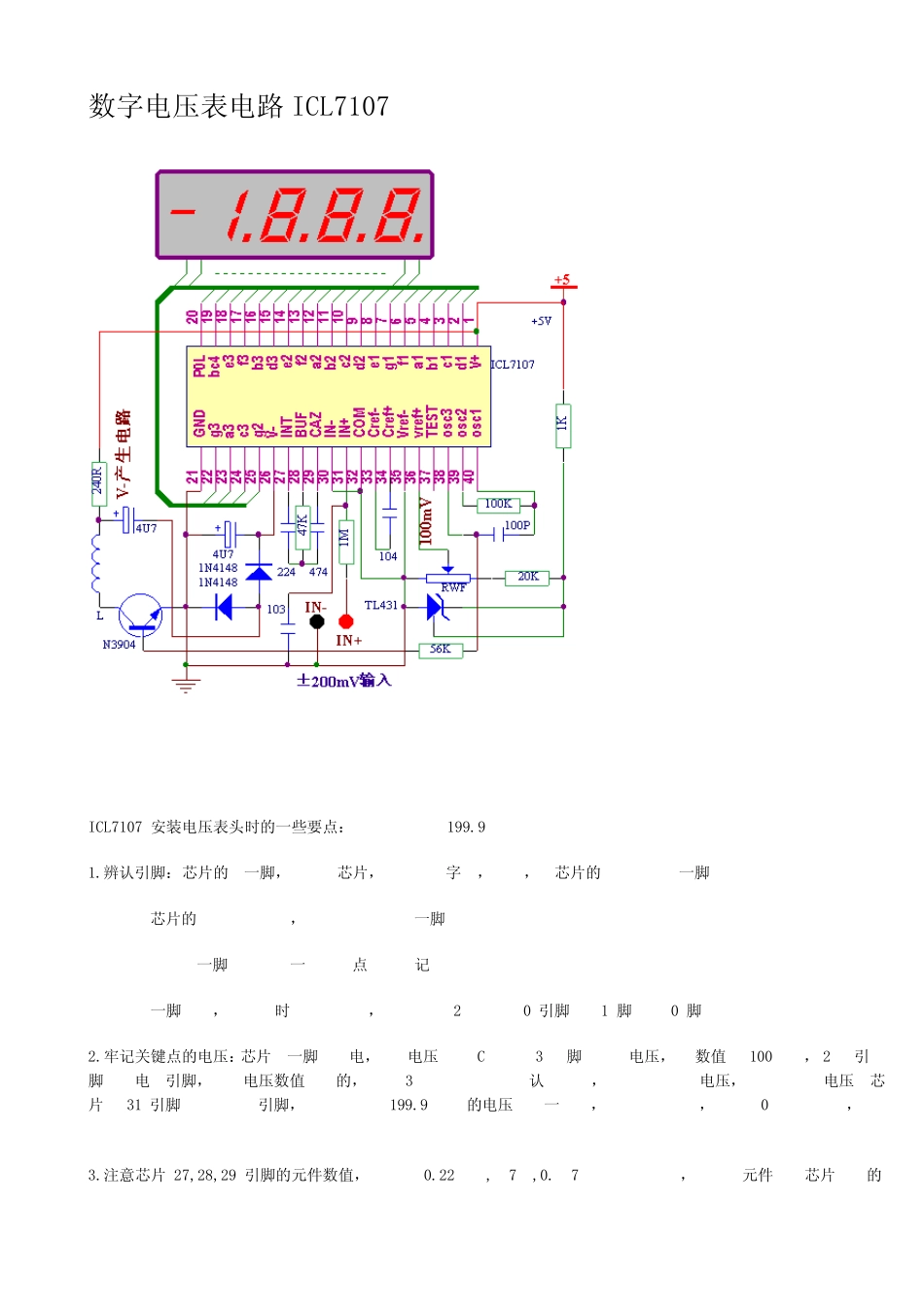

数字电压表电路ICL7107 ICL7107 安装电压表头时的一些要点：按照测量＝±199.9mV 来说明。 1.辨认引脚：芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。 也可以把芯片的缺口朝左放置，左下角也就是第一脚了。 许多厂家会在第一脚旁边打上一个小圆点作为标记。 知道了第一脚之后，按照反时针方向去走，依次是第 2 至第 40 引脚。（1 脚与 40 脚遥遥相对）。 2.牢记关键点的电压：芯片第一脚是供电，正确电压是 DC5V 。第 36 脚是基准电压，正确数值是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在 －3V 至 －5V 都认为正常，但是不能是正电压，也不能是零电压。芯片第 31 引脚是信号输入引脚，可以输入 ±199.9mV 的电压。在一开始，可以把它接地，造成“0”信号输入，以方便测试。 3.注意芯片 27,28,29 引脚的元件数值，它们是 0.22uF,47K,0.47uF 阻容网络，这三个元件属于芯片工作的积分 网络， 不能使 用 磁片电 容。芯片的 33 和 34 脚 接 的 104 电 容也 不能使 用 磁片电 容。 4.注 意 接 地 引 脚 ： 芯片的 电 源地 是 21 脚 ，模拟地 是 32 脚 ，信号地 是 30 脚 ，基准地 是 35 脚 ，通常 使 用 情况下，这 4 个引 脚 都 接 地 ， 在 一些有 特殊要求的 应 用 中（例 如 测 量 电 阻或者比 例 测 量 ）， 30 脚 或 35 脚 就可能不接 地 而是 按照需要接 到其他电 压 上 。－－ 本文不讨论特殊要求应 用 。 5.负 电 压 产 生 电 路 ： 负 电 压 电 源可以从电 路 外部直接 使 用 7905 等芯片来提供， 但是 这 要求供电 需要正 负 电 源， 通常 采用 简单方法， 利用 一个 +5V 供电 就可以解决问题。比 较常 用 的 方法是 利用 ICL7660 或者 NE555 等电 路 来得到， 这 样需要增加硬件成本。我们常 用 一只 NPN 三极管， 两只电 阻， 一个电 感来进行信号放大， 把芯片 38 脚 的振荡信号串接 一个 20K －56K 的 电 阻连 接 到三极管“B”极， 在 三极管“C”极串接 一个电 阻（为了保护）和 一个电 感（提高交流放大倍数）， 在 正 常 工作时， 三极管的 “C”极电 压 为 2.4V － 2.8V 为最好。这 样， 在 三极管的“C”极有 放大的 交流信号， 把这 个信号通过 2 只 4u7...
