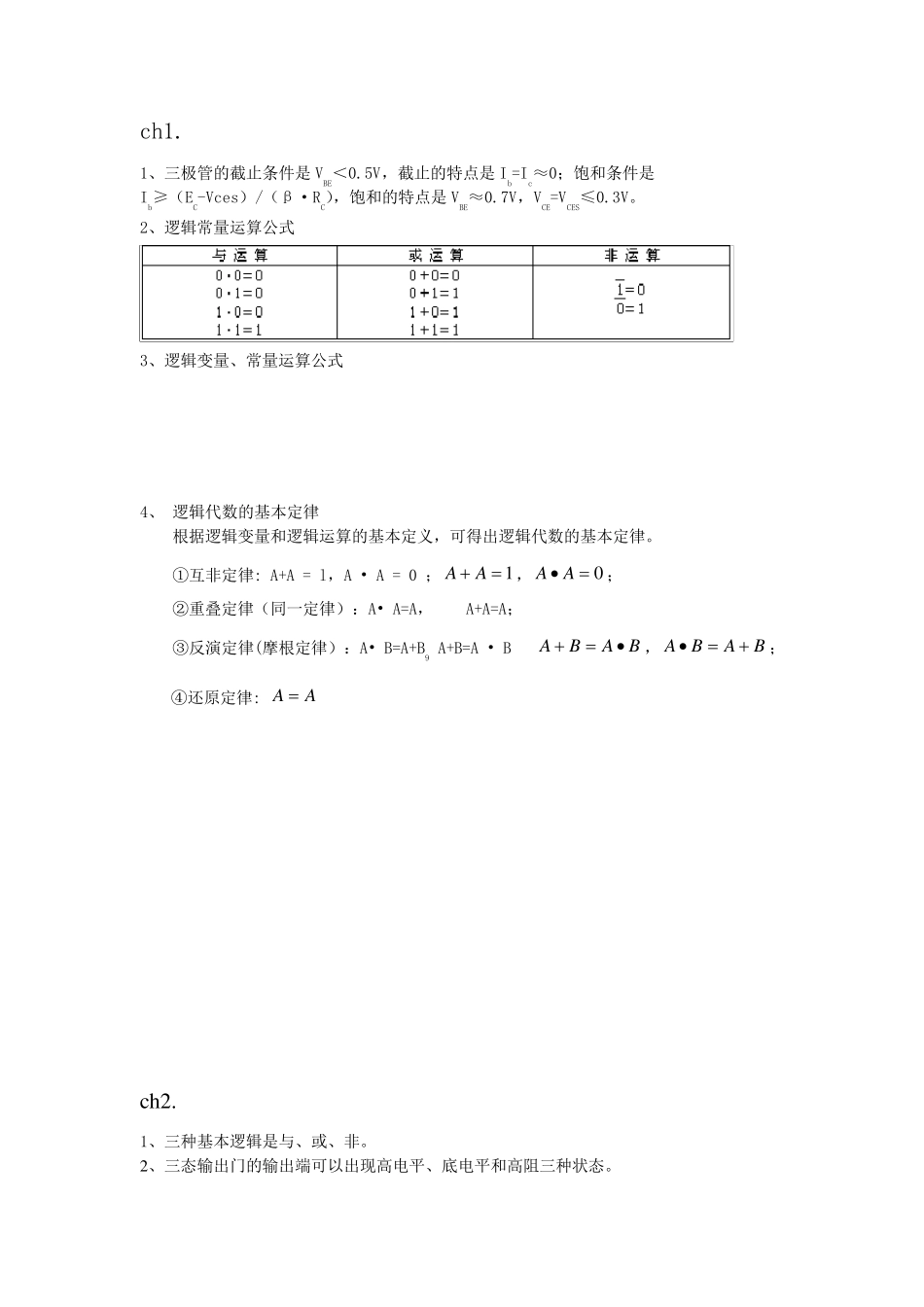

ch1. 1、三极管的截止条件是VBE＜0.5V，截止的特点是Ib=Ic≈0；饱和条件是 Ib≥（EC-Vces）/（β·RC），饱和的特点是VBE≈0.7V，VCE=VCES≤0.3V。 2、逻辑常量运算公式 3、逻辑变量、常量运算公式 4、 逻辑代数的基本定律 根据逻辑变量和逻辑运算的基本定义，可得出逻辑代数的基本定律。 ①互非定律: A+A = l，A • A = 0 ；1 AA， 0• AA； ② 重 叠 定律（同 一 定律）： A• A=A， A+A=A； ③ 反 演 定律(摩 根定律）： A• B=A+B9 A+B=A • B BABA•，BABA•； ④ 还 原 定律: AA  ch2. 1、三种 基本逻辑是与 、或 、非。 2、三态 输 出门 的输 出端 可以 出现 高 电 平 、底 电 平 和高 阻 三种 状 态 。 ch3. 1、组合电路的特点：电路任意时刻输出状态只取决于该时刻的输入状态，而与该时刻前的电路状态无关。 2、编码器：实现编码的数字电路 3、译码器：实现译码的逻辑电路 4、数据分配器：在数据传输过程中，将某一路数据分配到不同的数据通道上。 5、数据选择器：逻辑功能是在地址选择信号的控制下，从多路数据中选择一路数据作为输出信号。 6、半加器：只考虑两个一位二进制数相加，而不考虑低位进位的运算电路。 7、全加器：实现两个一位二进制数相加的同时，再加上来自低位的进位信号。 8、在数字设备中，数据的传输是大量的，且传输的数据都是由若干位二进制代码 0 和 1 组合而成的。 9、奇偶校验电路：能自动检验数据信息传送过程中是否出现误传的逻辑电路。 10、竞争：逻辑门的两个输入信号从不同电平同时向相反电平跳变的现象。 11、公式简化时常用的的基本公式和常用公式有（要记住）： 1）CABABCA 2）BAAB BABA (德.摩根定律） 3）BABAA 4）BAABBCBAAB 5）ABBABABA BABAABBA 12、逻辑代数的四种表示方法是真值表、函数表达式、卡诺图和逻辑图。 ch4. 1、触发器：具有记忆功能的基本逻辑单元。 2、触发器能接收 、保 存 和输出数码 0，1。各 类 触发器都可 以 由门电路组成。 3、基本触发器特点 1）有两个稳 定状态和两个互 补 的输出。 2）在输入信号驱 动下，能可 靠 地确 定其 中任一种状态。 4、基本RS 触发器特性 表 -R -S Q -Q 说 明 0 1 0 1 置 0 1 0 1 0 置 1 1 1 0 或 1 1 或 0 保 持 原...
